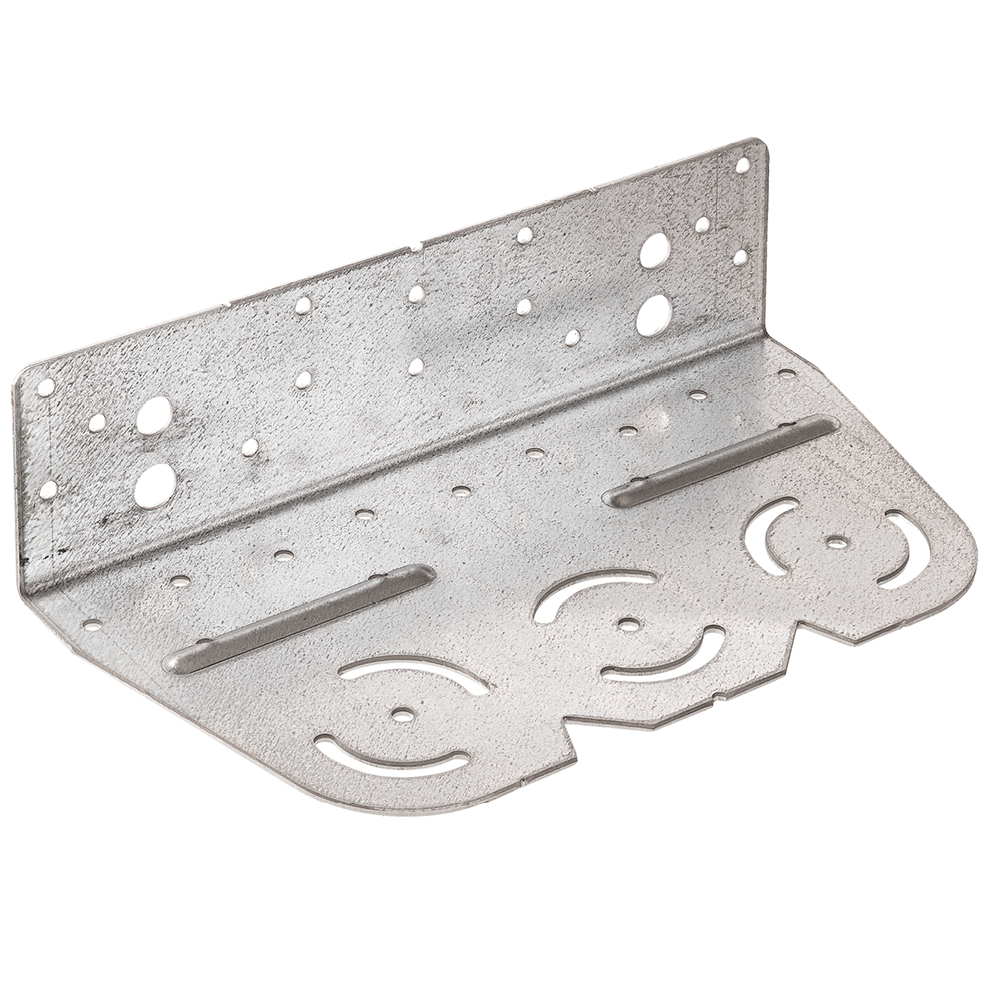

WSD

Wind Secure™ tuulijäykiste yläpuoliseen kiinnitykseen

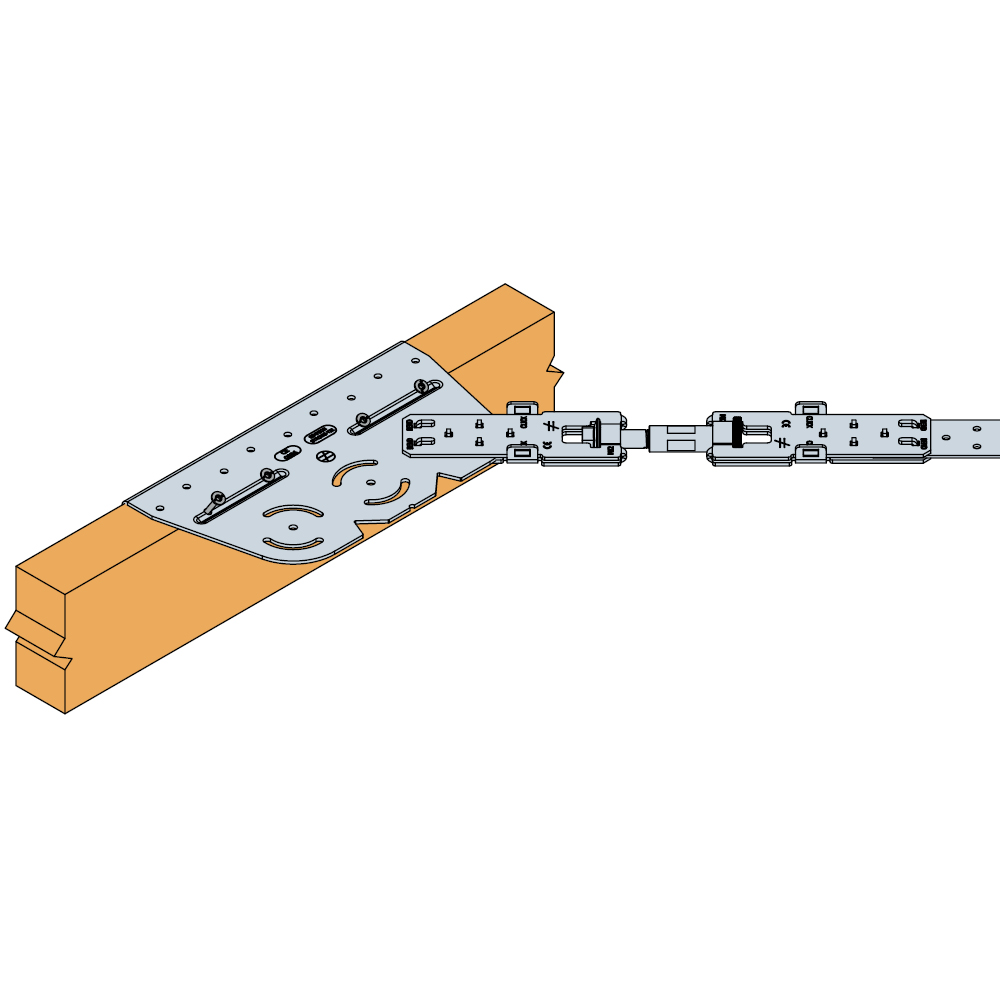

WSD-kiinnikettä käytetään kaikenlaisten seinä- ja kattopintojen jäykistämiseen. WSD sijoitetaan yhtenäisissä kattopinnoissa kattorakenteen uloimpaan orteen ja kiinnitetään keskiorteen kiinnitettyyn WSB-kiinnikkeeseen. Epäyhtenäisissä kattopinnoissa WSD sijoitetaan sekä uloimpaan että keskimmäiseen orteen ja kiinnitetään kahdesta kohdasta BAN-sidevanteilla.

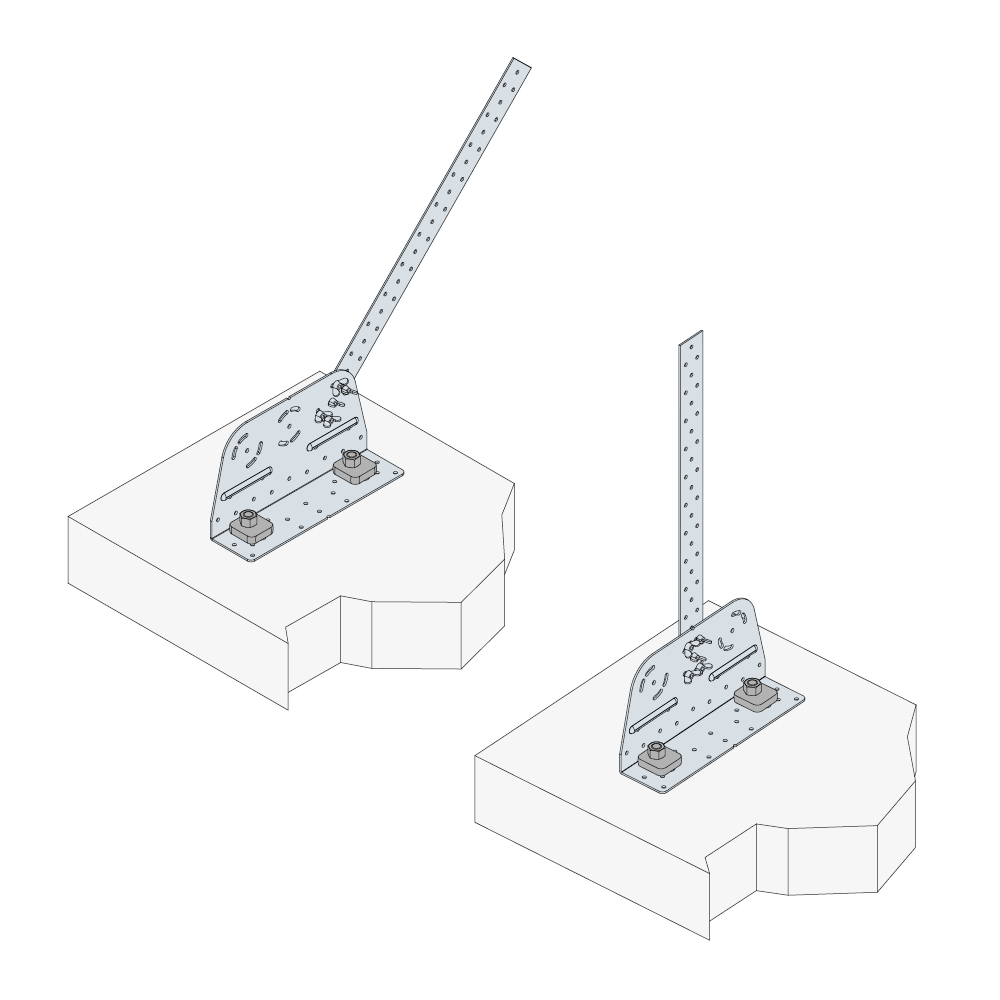

Seinäpintojen jäykistyksessä ja pystysuuntaisessa ankkuroinnissa WSD voidaan asentaa suoraan betoniin kahdella M12-pultilla ja US40/40/10-aluslevyillä.

Yksi tai kaksi BAN40-sidevannetta voidaan asentaa suoraan kiinnikkeeseen ilman erillistä liitososaa. Myös vanteen kiristin voidaan tietenkin asentaa suoraan kiinnikkeeseen. Katso järjestelmien mukana toimitettavat asennusohjeet.

Sidevanteen ja orren/riman välinen kulma vaihtelee, mutta ihanteelliset kaltevuudet ovat 30° ja 60°. Silloin vannetta ei ole mahdollista asentaa väärään kulmaan.

WSD kuuluu WSK1- ja WSK2-pakkauksiin. Se on lisäksi saatavana 4 kpl:n laatikoissa, joissa on mukana kaikki puuasennukseen tarvittavat pultit.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

Soveltuu ihanteellisesti BAN40-sidevanteen kanssa käytettäväksi
Sidevanne voidaan asentaa suoraan kiinnikkeeseen ilman erillistä liitososaa

Montage

m-wsd-2021-01.pdf (3.12 MB)

Sovellus

Käyttötarkoitus

Käytetään tuulijäykisteenä

Tekniset tiedot

Mitat

Mitat

Tuotenro	Mitat [mm]
Tuotenro	A	B	C	t
WSD	255	137	65	2.5

Kestävyyden ominaisarvot

Tuotenro	Liitoskiinnikkeet		Puutavaran mitat [mm]		Kestävyyden ominaisarvot [kN]
	CSA 5,0x40	Ø5,0x70	Korkeus	Leveys	Orren ja nauhan välinen kulma					Sidevanne
	CSA 5,0x40	Ø5,0x70	Korkeus	Leveys	60º	45º	30º	15º	0º	25x2 mm	40x2 mm
WSD	14 (side)	4 (45°)	Min. 80	45	19.8	19.2	18.6	17.9	17.3	11.9	17.8

Ilmoitettujen kulmien väliset kantokyvyt määritetään interpoloimalla. Täyden lujuuden saavuttaminen edellyttää orren kiertymisen estämistä.
5,0x70 -puuruuvit ruuvataan 45 °:een kulmaan.

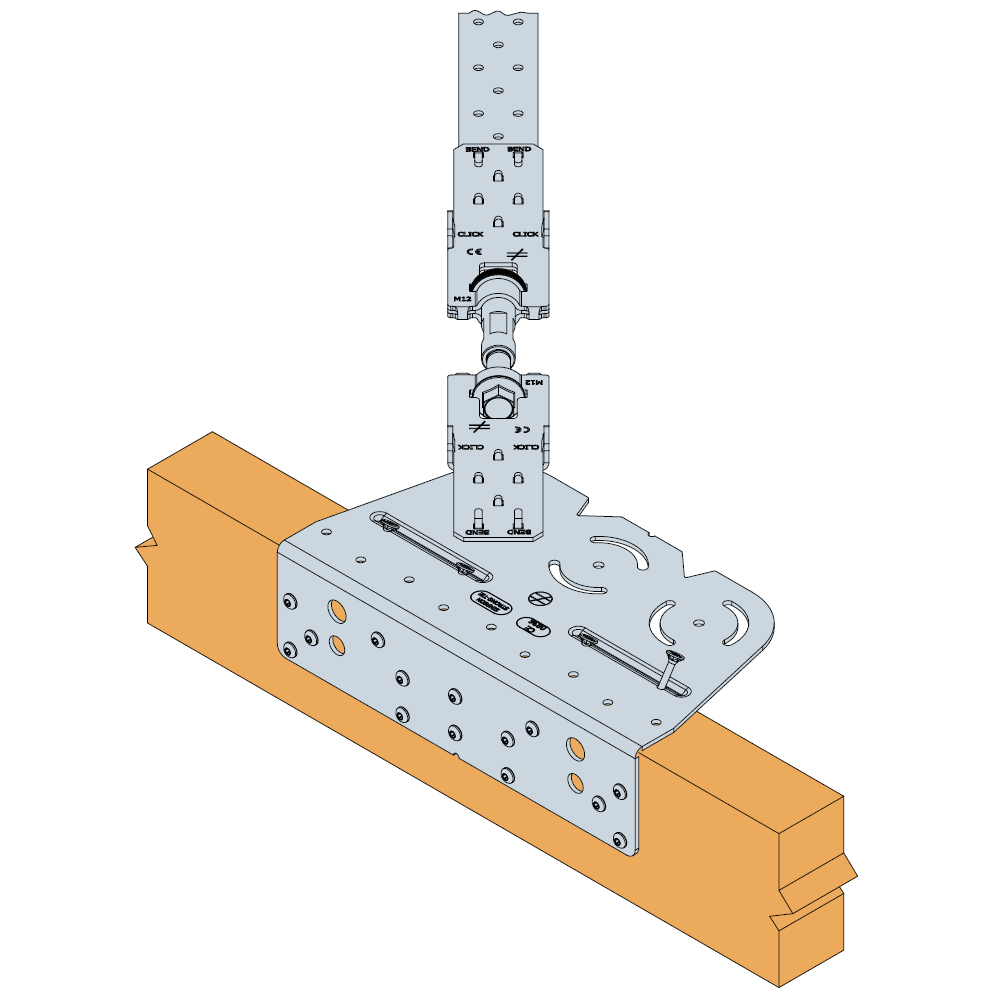

Merkin ”;” jälkeen ilmoitetut arvot koskevat kiinnikkeen asentamista orren alapuolelle.

Kestävyyden ominaisarvot - kiinnittäminen betoniin

Tuotenro	Liitoskiinnikkeet		Kestävyyden ominaisarvot [kN]
	Sivu A	Sivu B	Nauhan ja alustan välinen kulma
	M12-pultit ja US40/40/10-aluslevyt	M5 pultti	30°	45°	60°	75°	90°
WSD	2	5	29.3	28	26.7	28.2	29.7

k_mod = 1,0 kaikissa kuormitusryhmissä
Ilmoitettujen kulmien väliset kantokyvyt määritetään interpoloimalla.
Jokaisen pultin kapasiteetin on oltava: R_Bolt,ax,d ≥ F_d x 0,9 & R_Bolt,lat,d ≥ F_d x 0,5 x cos α
