BAN09

Sidevanne 0,9 mm suurlujuusteräksestä

BAN-ankkurointisidevannetta käytetään kattorakenteiden ankkurointiin ja jäykistykseen kuten on kuvattu tuulijäykisteluettelossamme (strongtie.fi).

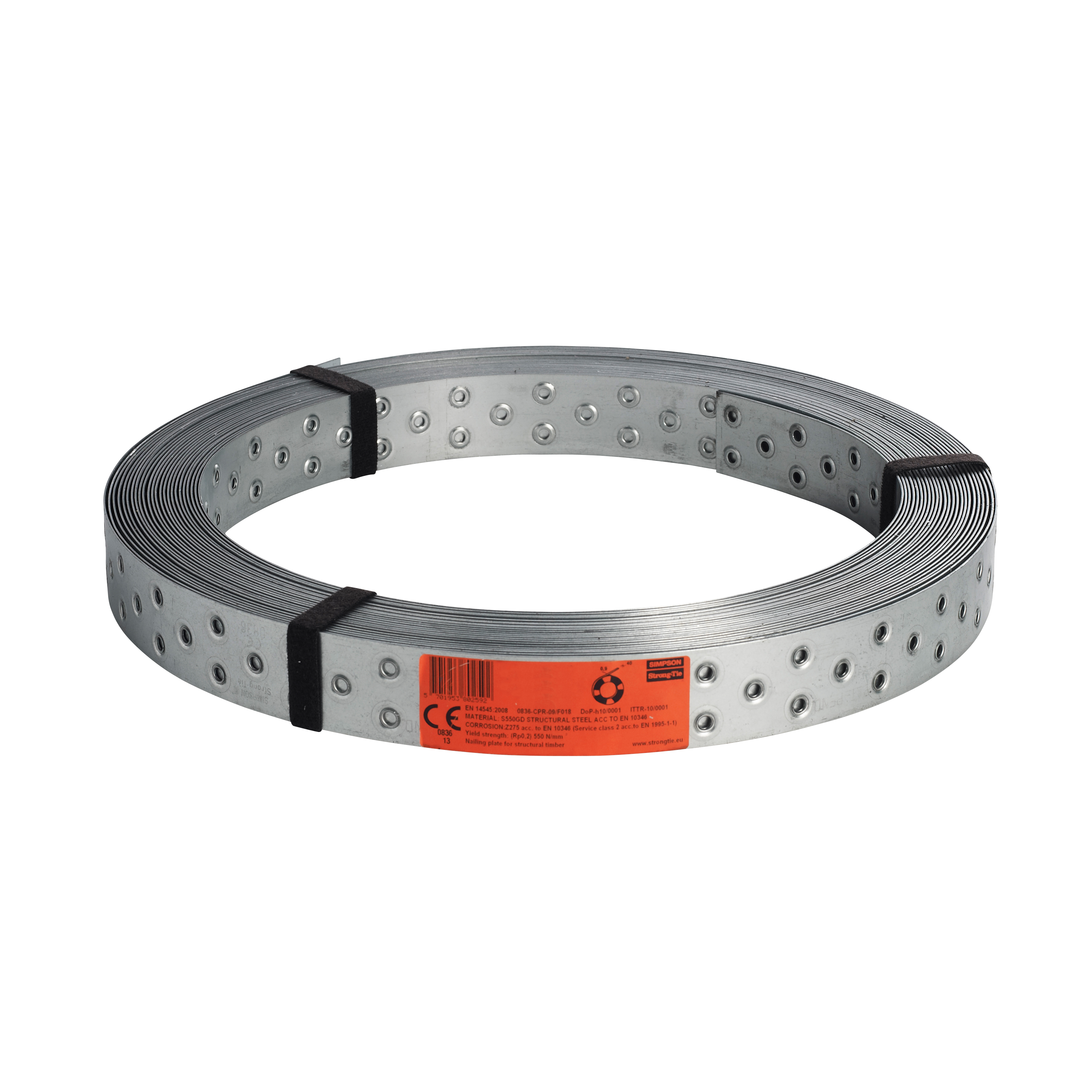

0,9 mm:n korkealujuusteräksestä valmistettua BAN09-sidevannetta toimitetaan 25 m:n rullissa. Vanne on ohuempi ja kevyempi kuin saman vetolujuuden omaava 2,0 mm:n sidevanteemme. Älykkäät, vahvistetut reiät varmistavat kestävän rakenteen. Jotta sidevanne toimii rakenteessa oikein, on sen oltava kiristetty.

Ohuempi vanne venyy enemmän, jolloin venymistarkastelu on suositeltavaa, kun 0,9 mm:n vanteen pituus on suurempi kuin 6 m.

Tekniset tiedot

CE-merkitty

Käyttöluokka 2

Electrogalvanized steel 20 µm

Indoor

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Korkealujuusteräs S550GD

Hyödyt

Noin 50 % kevyempi vanne
Vanteen manuaalinen käsittely työmaalla on helpompaa
Vannetta voidaan käyttää yhdessä yläpuolisen tuulijäykistejärjestelmämme kanssa
Älykkäät vahvistetut reiät, jotka takaavat vanteen kestävyyden
Toimitetaan 25 m:n rullissa

Tekniset tiedot

Mitat

Mitat ja ominaisarvot

Tuotenro	Mitat ja ominaisarvot			Reiät
Tuotenro	A [mm]	B [m]	t [mm]	Ø
BAN094025	40	25	0.9	5

Ohuempi vanne merkitsee suurempia venymiä, joten on suositeltavaa arvioida venymisen vaikutus. Käytettäessä 0,9 mm:n sidevannetta yli 6 m:n jänneväleillä venymistarkastelu on syytä tehdä.

Kestävyyden ominaisarvot

Tuotenro	Kestävyyden ominaisarvo R_1,k [kN] min [kN]
Tuotenro	Teräs	CNA4.0x35	CNA4.0x40	CNA4.0x60
BAN094025	17.8	1.68 x n	1.83 x n	2.36 x n

n = nef = liitoskiinnikkeiden tehollinen määrä Eurokoodi 5:n (8.3.1.1) mukaisesti

Asennus

Kiinnittäminen

Sidevanne kiinnitetään puurakenteeseen CNA4,0xℓ-naulauslevynauloilla tai CSA5,0xℓ- naulauslevyruuveilla
Kiinnitettäessä vannetta kattorakenteisiin suositellaan aina käytettäväksi päätykiinnikettä maksimaalisen kestävyyden takaamiseksi
Betoniin valetun sidevanteen upotussyvyys tulee valita betonilaadun ja kuormituksen mukaan
