US40
Aluslevy
Aluslevyt soveltuvat useille liitoskiinnikkeille. Niitä käytetään, jos kiinnikkeen levyn pitopintaa on jäykistettävä. On tärkeää, että aluslevyt valitaan siten, että aluslevyn reuna tulee tiiviisti kiinnikkeen taivutuslinjaan.
Käyttöluokka 3
Outdoor
Hot Dip Galvanized
EPD
Tuotteen yksityiskohdat
Kuvat
Alaohjauspuu pilarin alla.
HTT5 + US50-50-8G-B profile.jpg
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat
| Viite | Other dimensions data | ||||||
|---|---|---|---|---|---|---|---|
| DB nr. | NOBB nr. | Mitat ja ominaisarvot[mm] | Paino[kg] | ||||
| A | B | Paksuus[mm] | Reiät | ||||
| US40/40/10G-B | 7742570 | 21744479 | 40 | 40 | 10 | 13.5 | 0.13 |
| US40/50/10G-B | 7742588 | 21744487 | 40 | 50 | 10 | 13,5x25 | 0.16 |
| US50/50/8G-B | 5104727 | 43815236 | 50 | 50 | 8 | 17.5 | 0.16 |
Asennus
Asennus

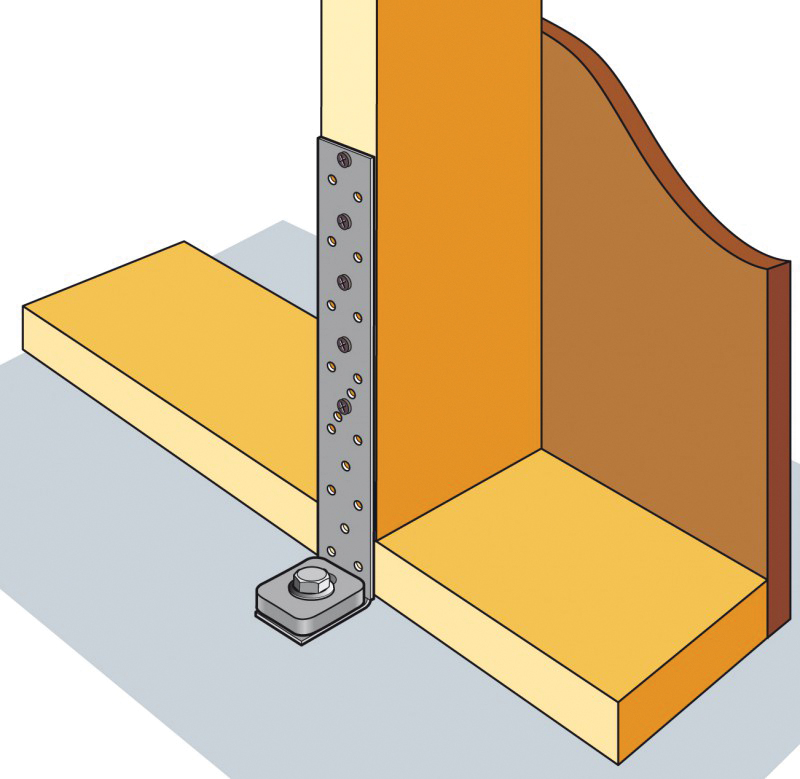

Alaohjauspuu pilarin alla.

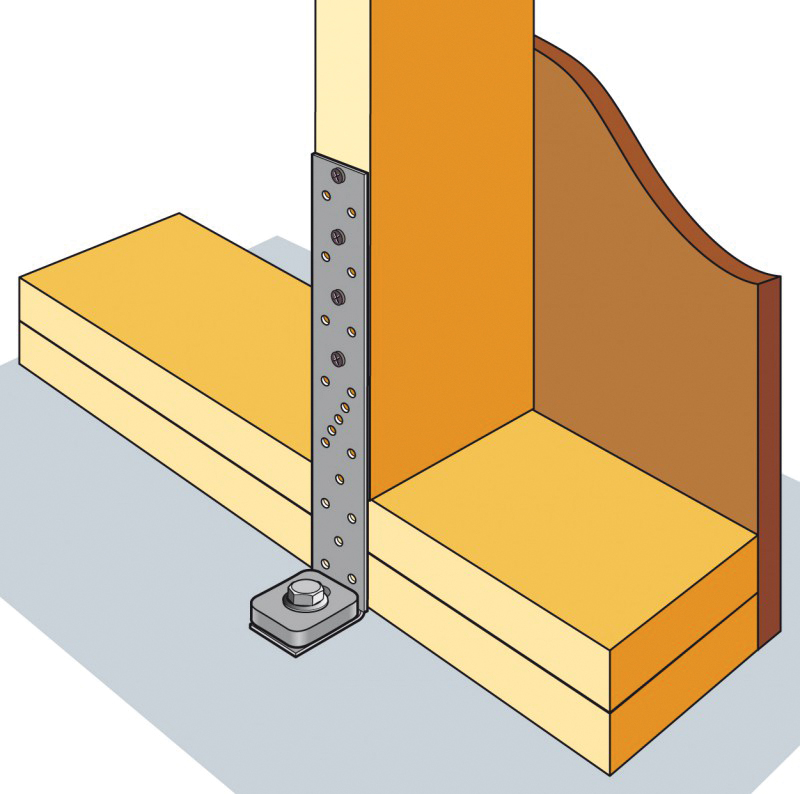

Kaksi alaohjauspuuta pilarin alla.

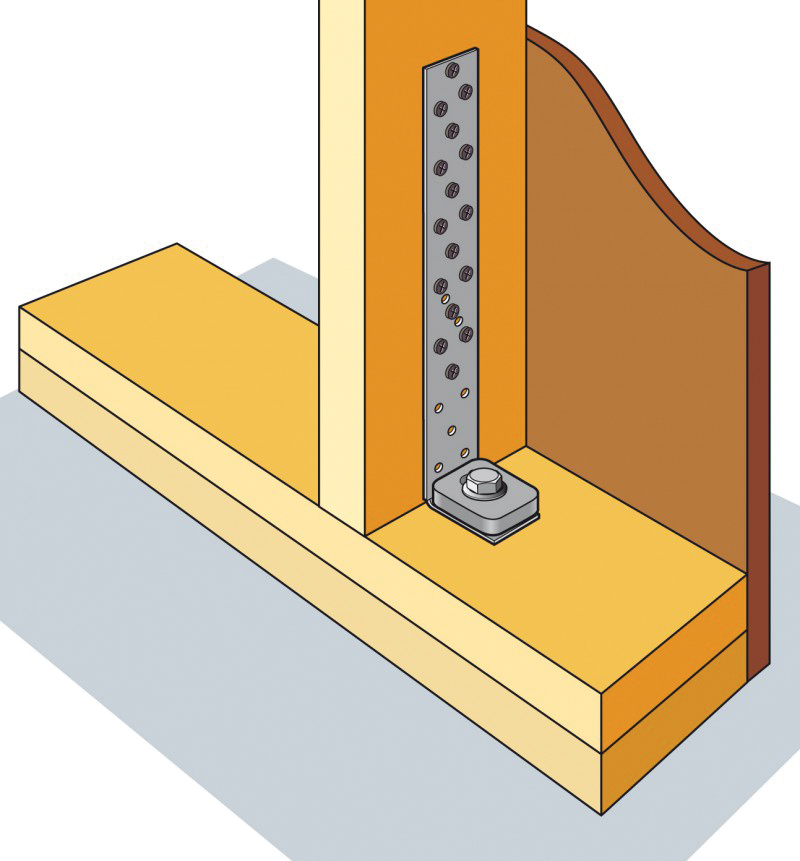

Asennus seinän sisään.

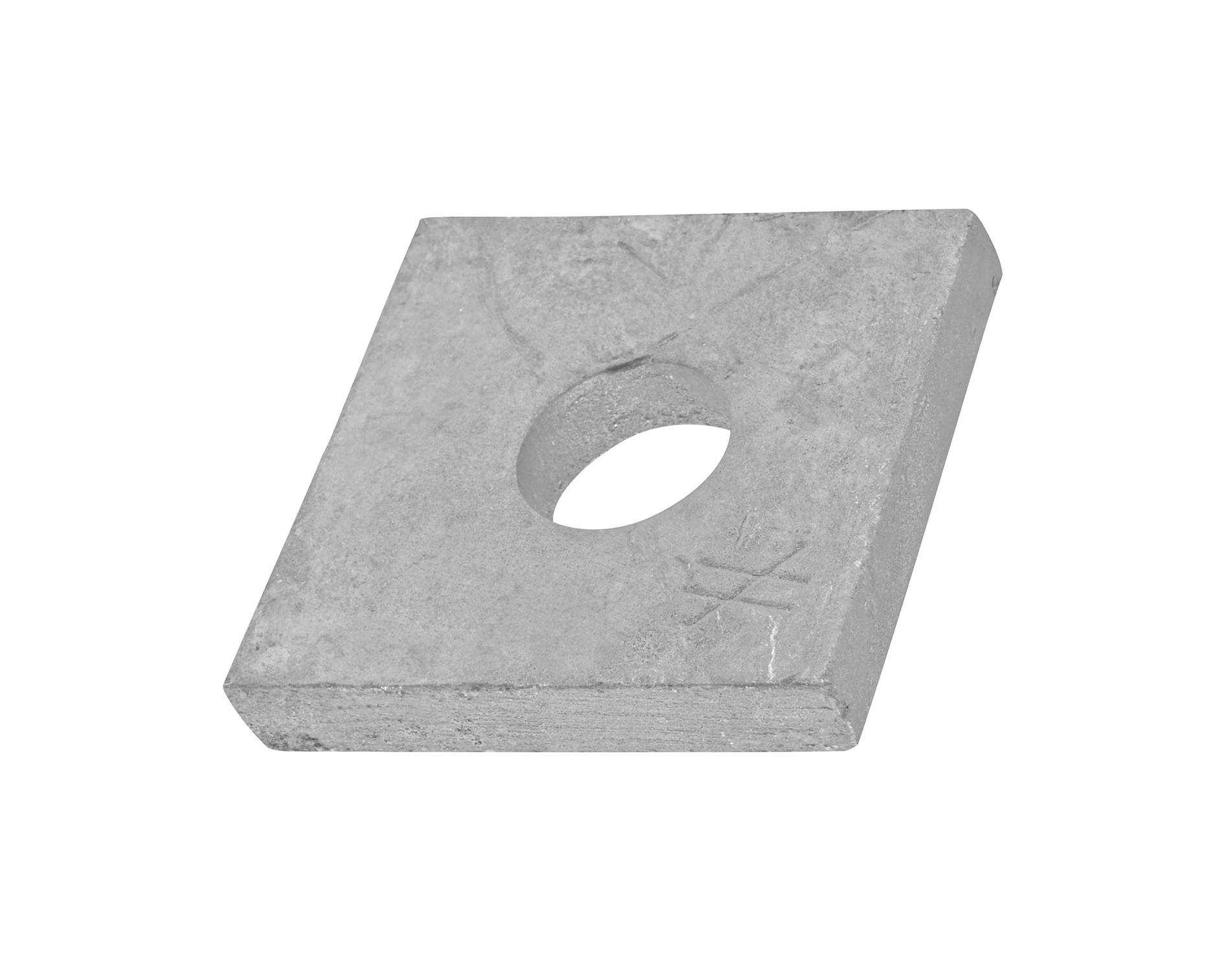

HTT5 + US50-50-8G-B profile.jpg
