AH
Kulmalevyt AH
AH-kulmalevyjä käytetään palkki-palkkiliitoksissa (AH9035 ja AH16050) tai puupalkin tai -pilarin ja betonin liitoksissa.

CE-merkitty

Tekninen hyväksyntä

Electrogalvanized steel 20 µm
EPD

Indoor

Käyttöluokka 2
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Materiaali
- Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan - Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta
Hyödyt
- Kestävä ankkurointi puun ja betonin välille
Sovellus
Liitos
- Puu, betoni
Käyttötarkoitus
- Käytetään puu-puu- ja puu-betoniliitoksissa
Tekniset tiedot

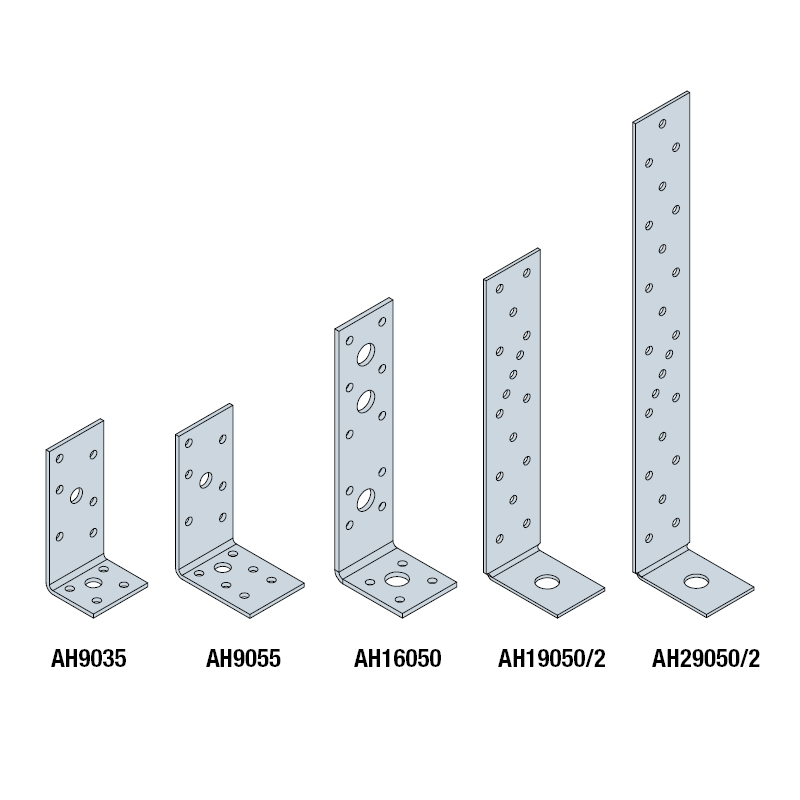

Mitat
| Viite | Mitat | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Reiät, sivu A | Reiät, sivu B | ||||||||||
| Määrä laatikossa | Paino[kg] | A[mm] | B[mm] | C[mm] | t[mm] | Pyöreä | Pitkänomainen | Pyöreä | |||||
| Ø5 | Ø9 | Ø13 | 13.5x25 | Ø5[mm] | Ø9 | Ø13 | |||||||
| AH9035 | 100.0 | 0.09 | 90 | 35 | 40 | 2.5 | 6 | 1 | - | - | 4 | 1 | - |
| AH9055 | 100.0 | 0.12 | 90 | 55 | 40 | 2.5 | 6 | 1 | - | - | 6 | 1 | - |
| AH16050 | 100.0 | 0.18 | 160 | 50 | 40 | 3 | 10 | - | 3 | - | 4 | - | 1 |
| AH19050/2 | 100.0 | 0.15 | 192 | 52 | 40 | 2 | 16 | - | - | - | - | - | 1 |
| AH29050/2 | 50.0 | 0.21 | 292 | 52 | 40 | 2 | 23 | - | - | - | - | - | 1 |

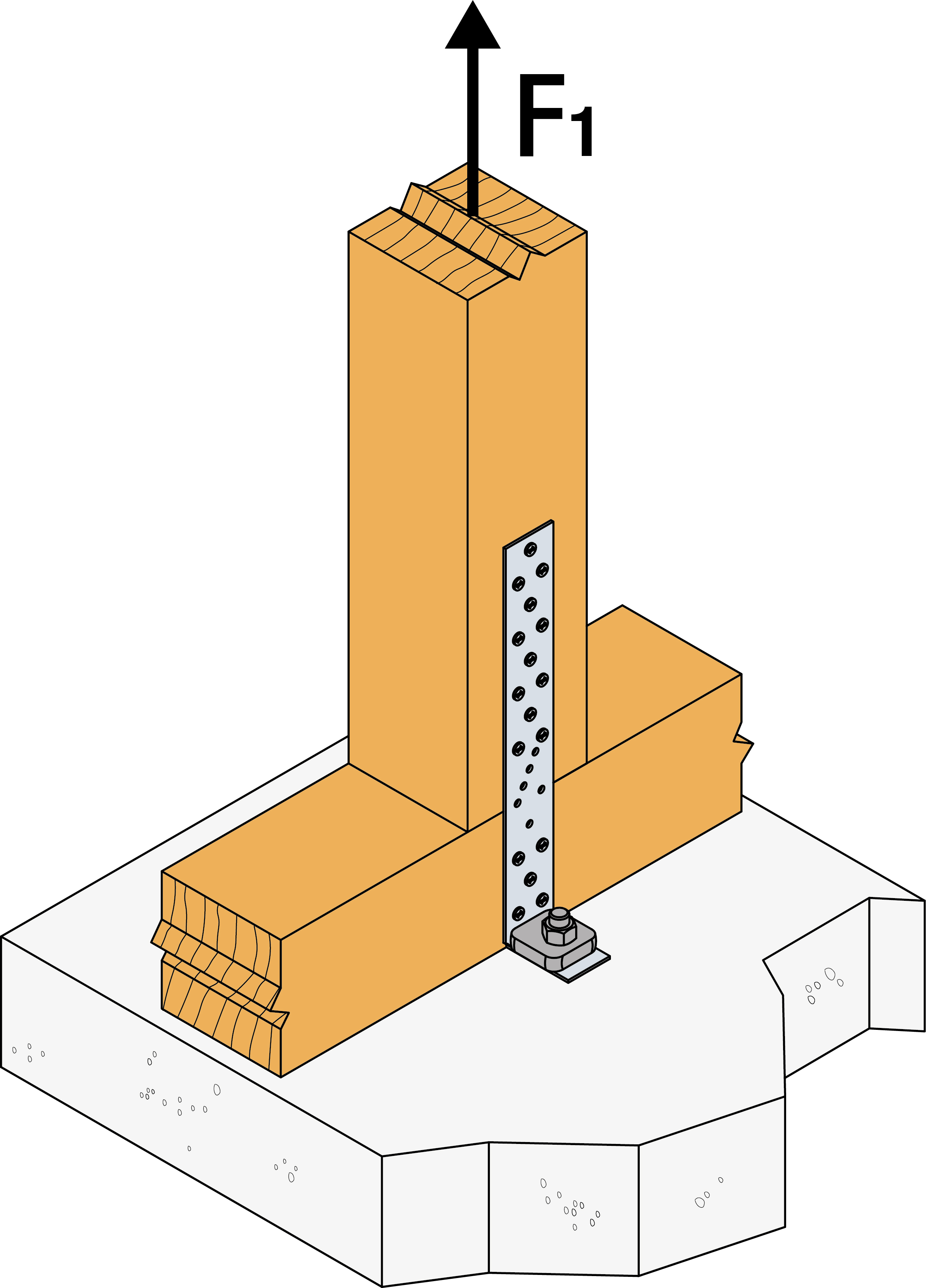

Kestävyyden ominaisarvot
| Viite | Holdowns capacity | ||||
|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-betoni liitos | Kestävyyden ominaisarvot | ||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot[kN] | ||||
| Sivu A | Sivu B | R₁,ₖ | |||
| Määrä | Tyyppi | Määrä | Tyyppi | ||
| AH9035 | 5 | CNA | 1.0 | M8 | 4.0 / kmod |
| AH9055 | 5 | CNA | 1.0 | M8 | 4.0 / kmod |
| AH16050 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 15.3/kmod) |
| AH19050/2 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 15.2/kmod) |
| AH29050/2 | n ≥ 2 | CNA | 1.0 | M12 | min (n x Rlat.k ; 15.2/kmod) |
Rlat.k = liitoskiinnikkeen poikittaiskestävyyden ominaisarvo
n = nef = liitoskiinnikkeiden tehollinen määrä Eurokoodi 5:n (8.3.1.1) mukaisesti
Pultin ulosvetokestävyyden mitoitusarvo tulee olla vähintään FB,d,min = F1,d x 3.0
AH9035 vain palkki-betoniliitoksiin

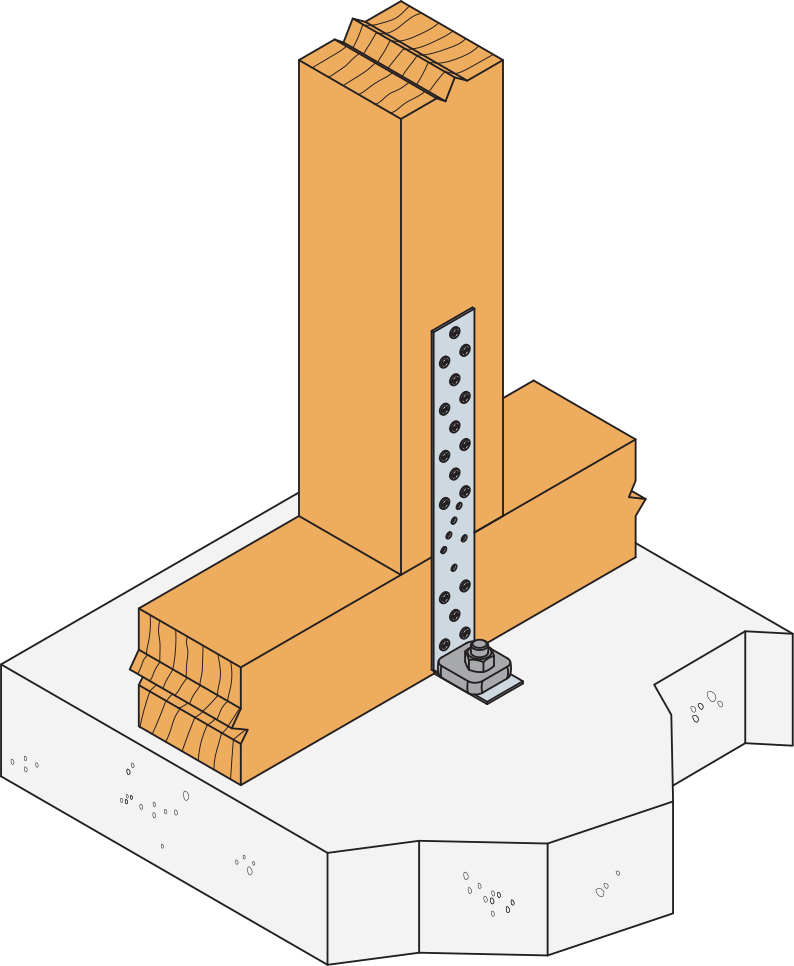

Asennus
Asennus
Kiinnittäminen
- Puuhun kiinnittämisessä käytetään CNA,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
- Betoniin kiinnittämisessä käytetään M12-pulttia ja US40/50/10-aluslevyjä AH9035:n kanssa käytetään M8-pulttia ja tavallisia aluslevyjä
Asennus
- Käytä vain tehtävään liittyviä tarvikkeita ja noudata reunaetäisyyksiä
- On suositeltavaa käyttää aluslevyä US40/50/10 yhdessä AH-liittimen kanssa parhaan vahvistuksen saamiseksi betoniin kiinnityksessä.
Huom: Aluslevy US myydään erikseen.
