Kulmalevyt

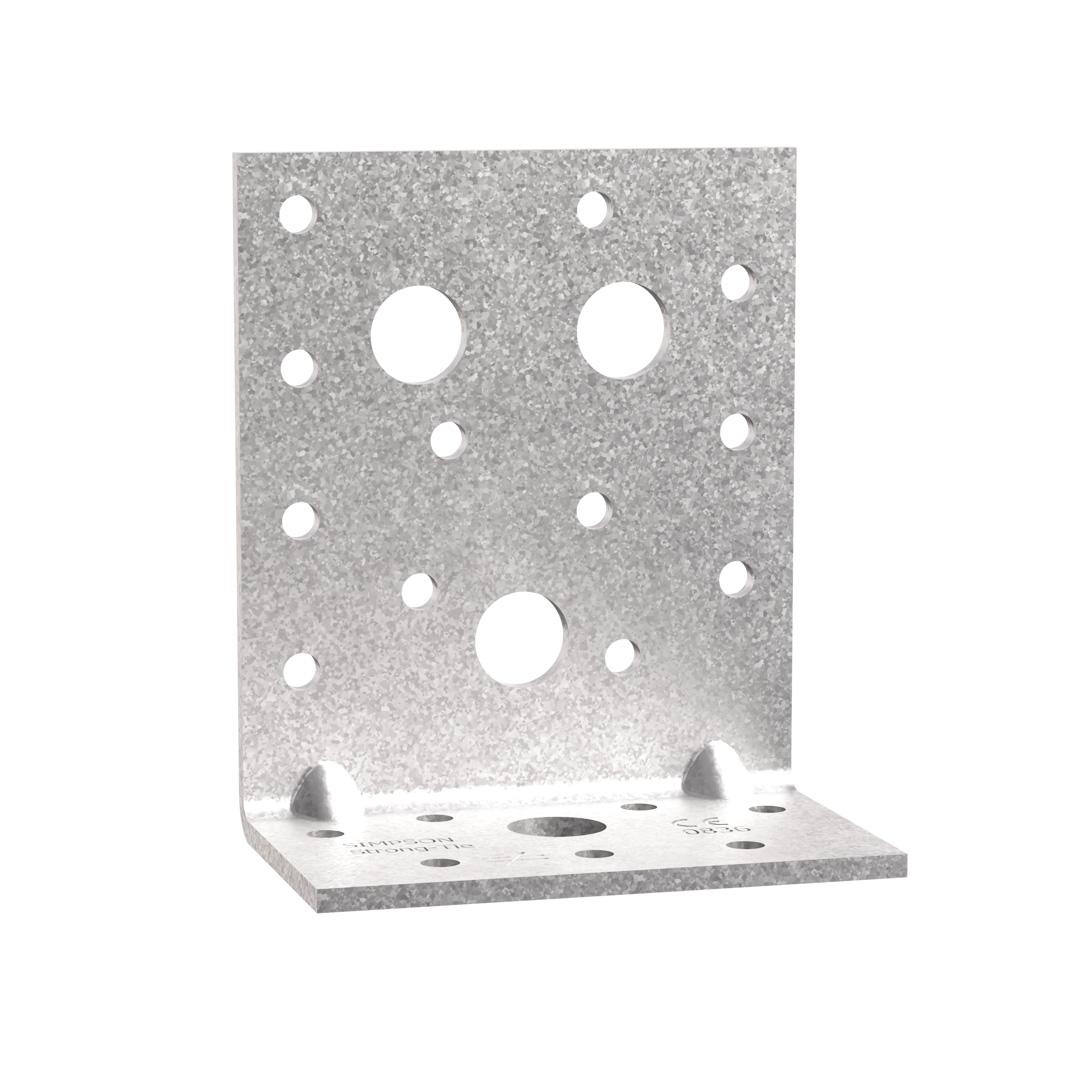

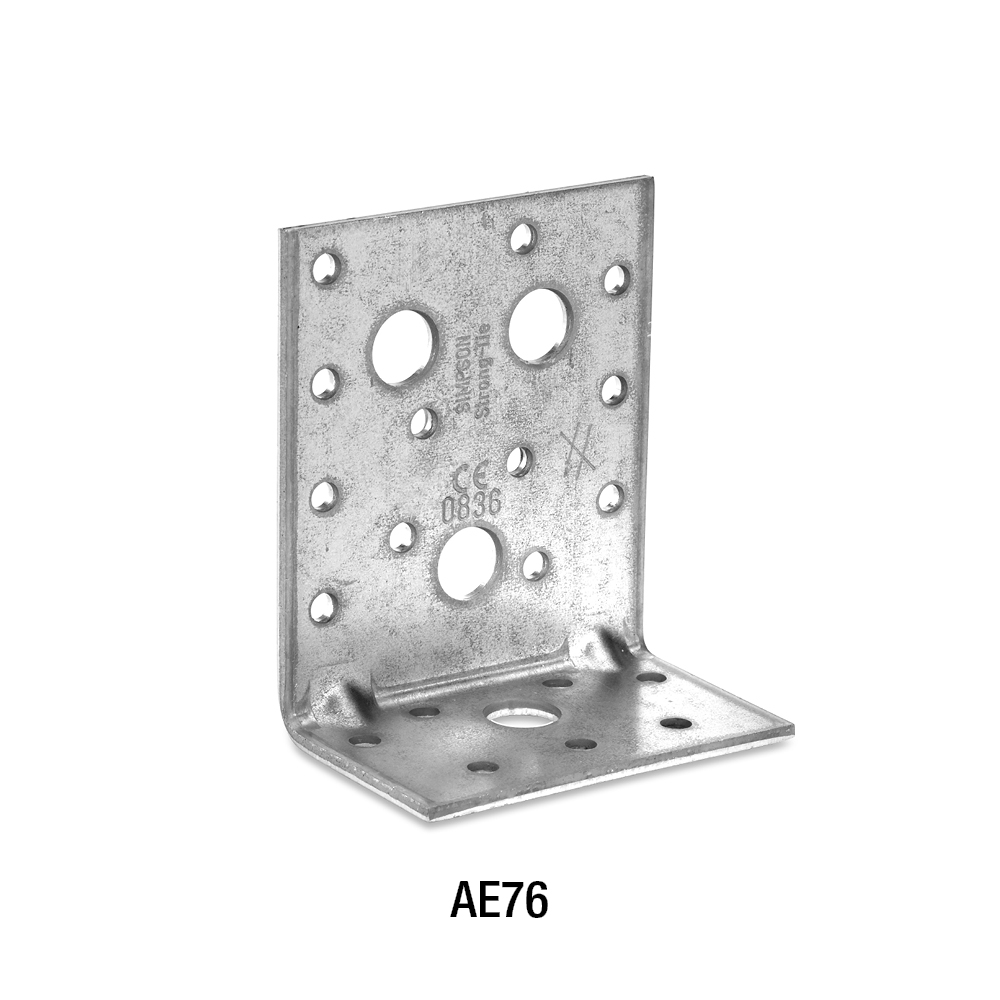

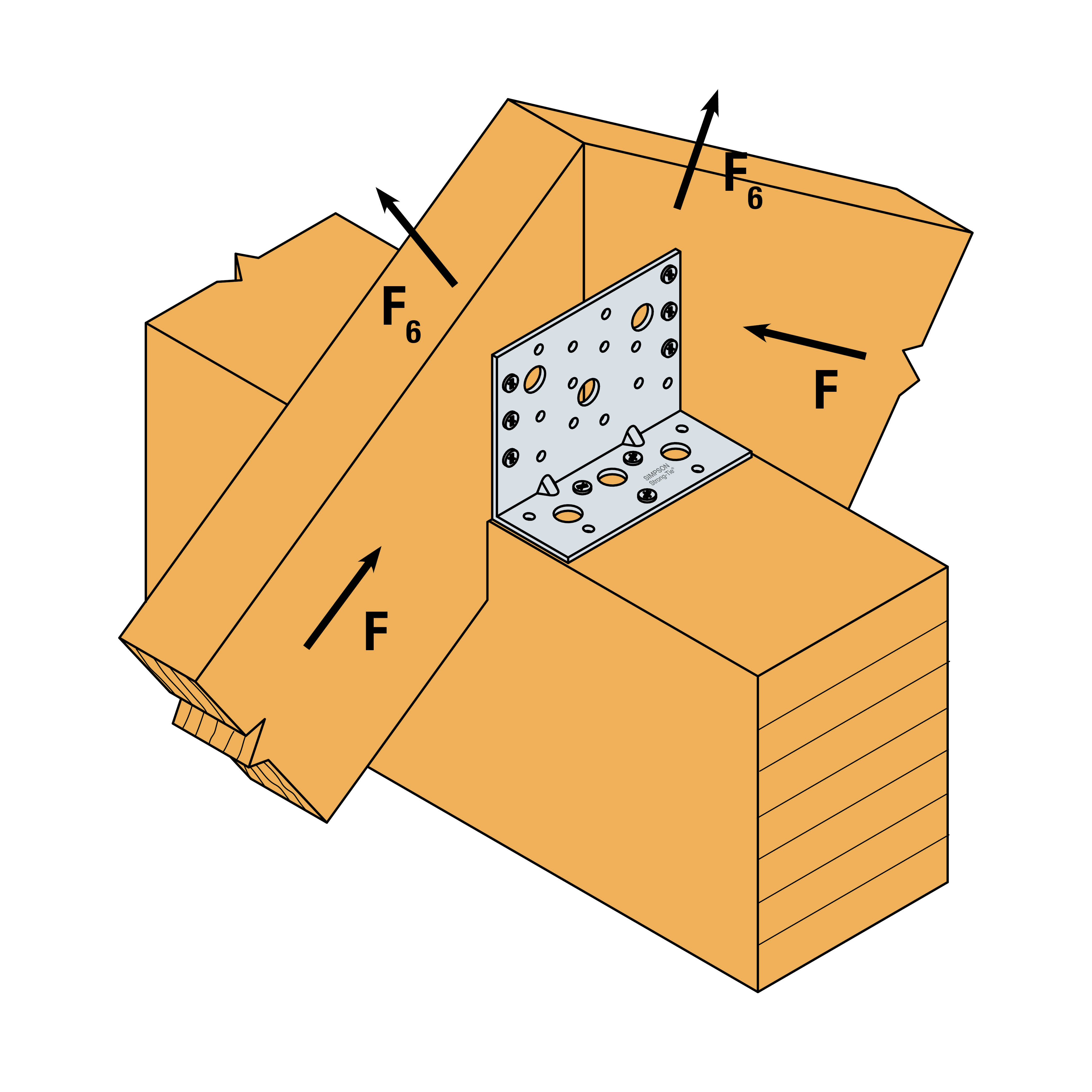

AE-kulmalevyjä käytetään palkki-palkkiliitoksissa tai esim. liitoksissa kantaviin betonirakenteisiin. AE116-kiinnikkeitä voidaan käyttää kattorakenteiden kiinnittämisessä.
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
Indoor
Electrogalvanized steel Z275
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat ja ominaisarvot
| Tuotenro | Mitat ja ominaisarvot [mm] | Reiät, sivu A | Reiät, sivu B | Box Quantity | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | ||

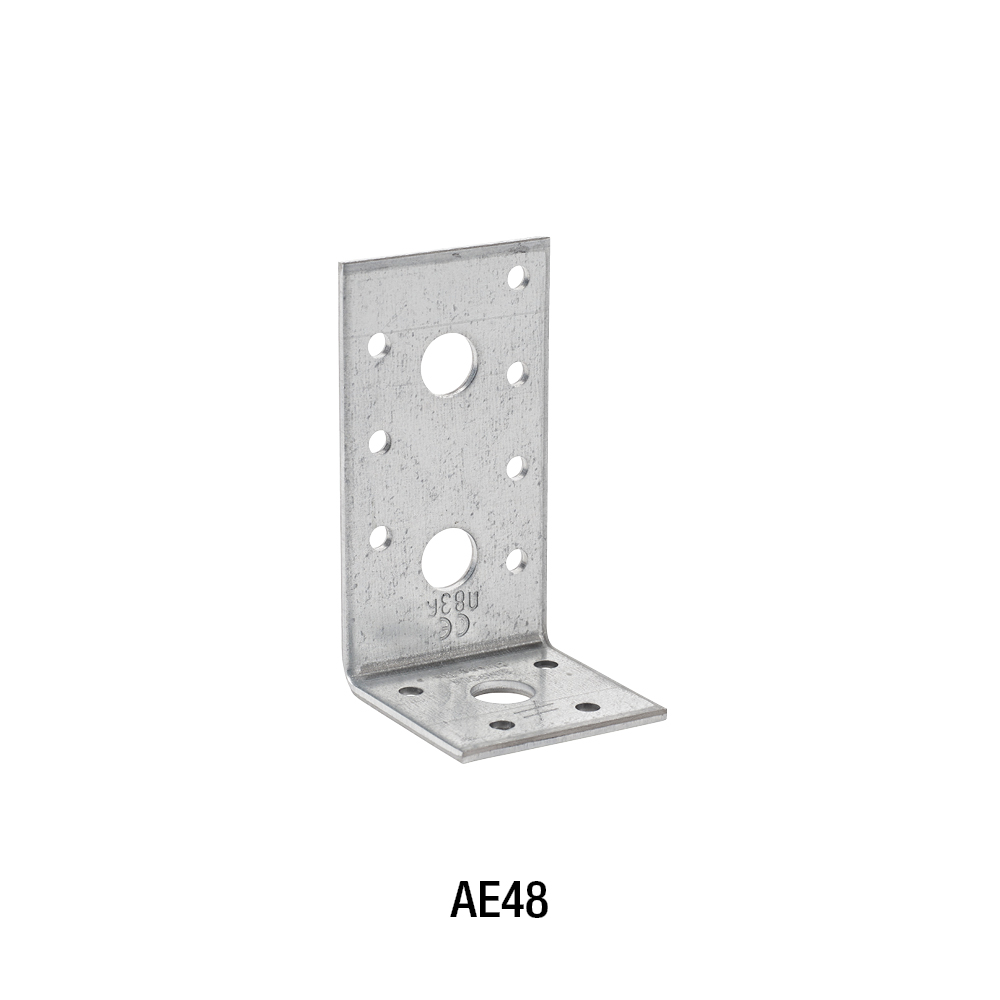

| AE48 | 90 | 48 | 48 | 3 | 7 | 2 | 4 | 1 | 100 |
| AE76-R | 90 | 48 | 76 | 3 | 12 | 3 | 7 | 1 | 50 |

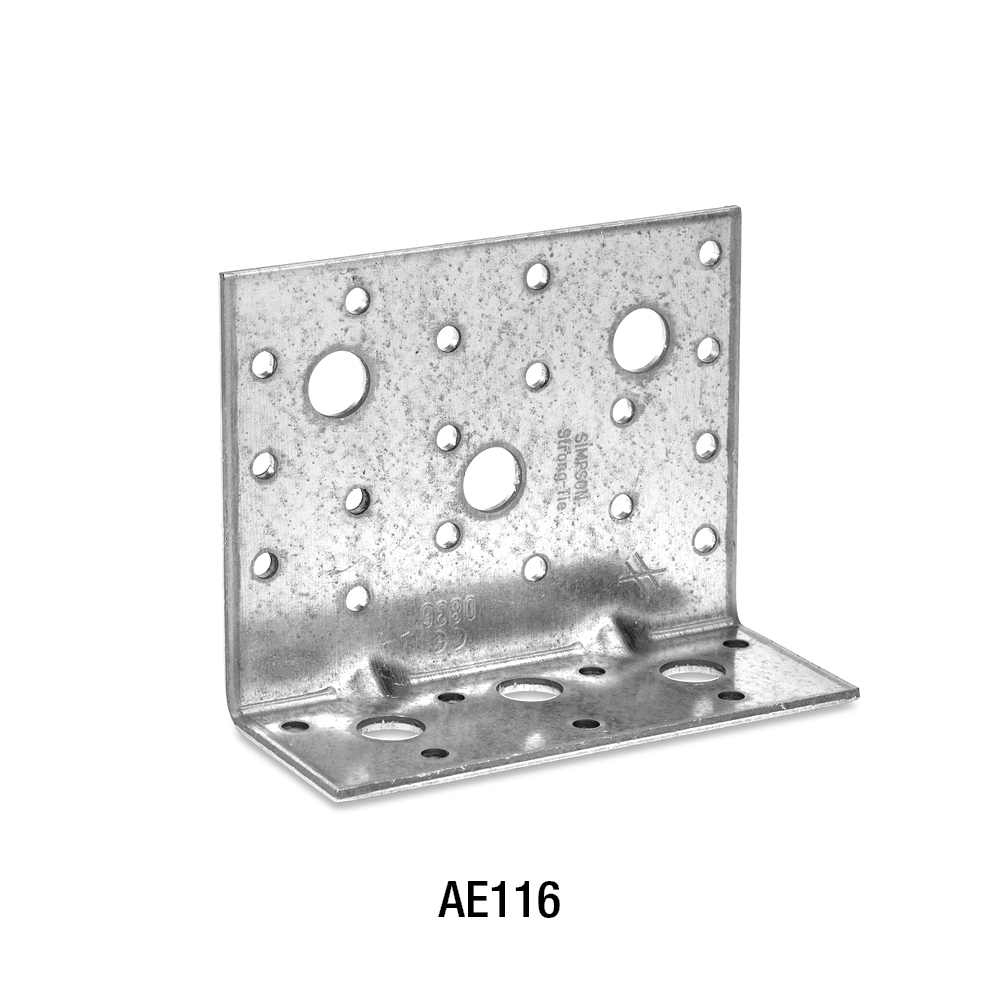

| AE116 | 90 | 48 | 116 | 3 | 18 | 3 | 7 | 3 | 50 |

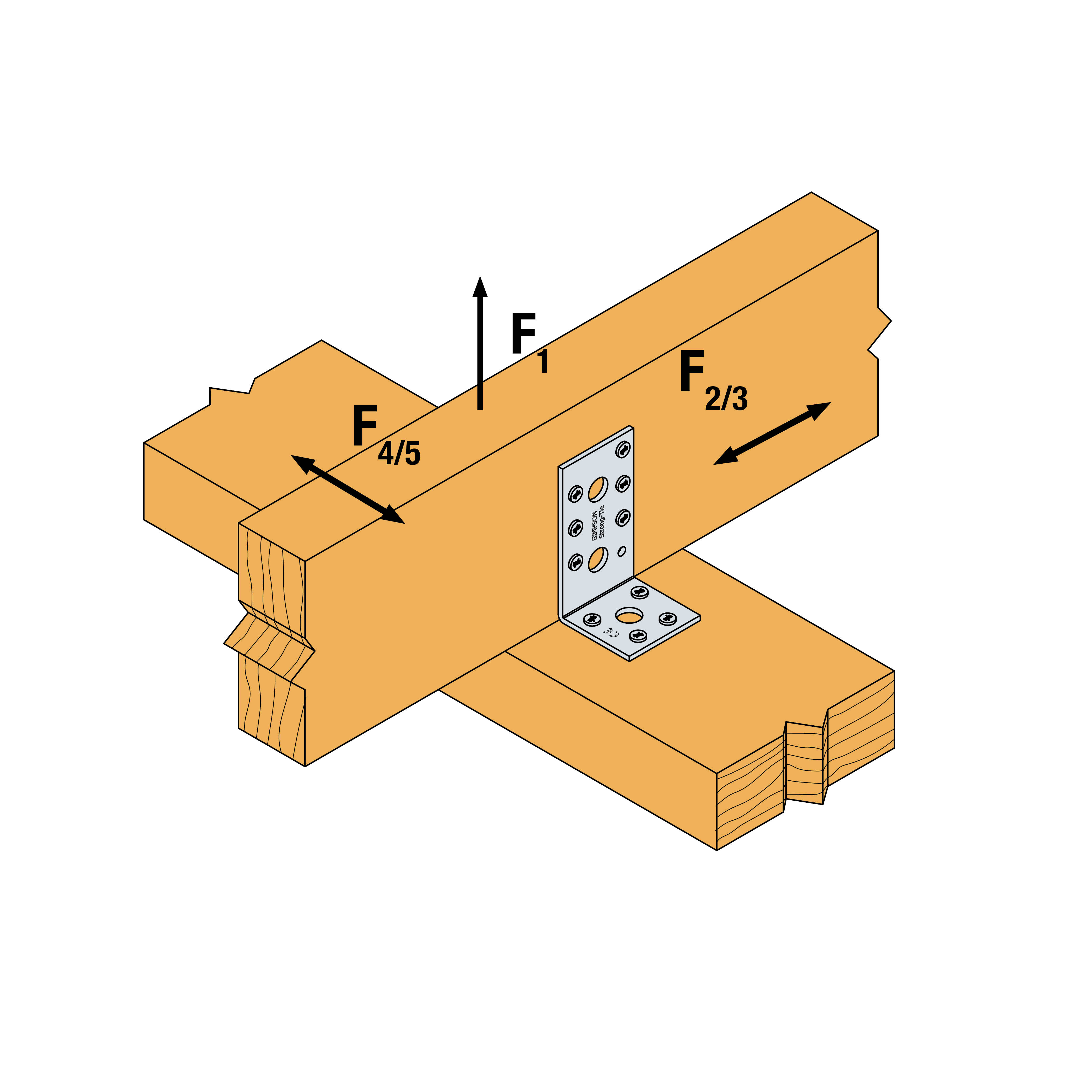

Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys
| Tuotenro | Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN] | ||||||||||
| Sivu A | Sivu B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
| Määrä | Määrä | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| AE48 | 6 | 4 | 2.5 | 2.9 | 4.9 | 3.5 | 4 | 6 | 1.1/kmod^0.25 | 1.3/kmod^0.25 | 2.0/kmod^0.25 |
| AE76-R | 9 | 7 | 5.1 | 5.8 | 9.8 | 10.4 | 11.6 | 15.6 | 2.5/kmod^0.25 | 2.9/kmod^0.25 | 4.2/kmod^0.25 |
| AE116 | 12 | 7 | 5.1 | 5.8 | 9.8 | 14.7 | 16.6 | 23.2 | 2.8/kmod^0.25 | 3.2/kmod^0.25 | 4.7/kmod^0.25 |
1) R4/5 on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm.
kmod on muunnoskerroin, jonka avulla otetaan huomioon kuorman kesto ja kosteuspitoisuus. Jos ylemmän palkin kiepahdus on estetty, kestävyydet R1,k ja R2/3,k liitokselle, jossa on vain yksi kulmalevy, ovat puolet taulukon arvoista.
Kestävyyden ominaisarvot - Palkki-palkkiliitos - Osittainen kiinnitys
| Tuotenro | Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN] | ||||||||||
| Sivu A | Sivu B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
| Määrä | Määrä | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4,0x35 | CNA4,0x40 | CNA4,0x60 | |
| AE48 | 4 | 4 | 2.5 | 2.9 | 4.9 | 3.4 | 3.9 | 5.4 | 1.1/kmod^0.25 | 1.3/kmod^0.25 | 2.0/kmod^0.25 |
| AE76-R | 7 | 7 | 5.1 | 5.8 | 9.8 | 8.2 | 9.5 | 13.1 | 2.5/kmod^0.25 | 2.9/kmod^0.25 | 4.2/kmod^0.25 |
| AE116 | 8 | 7 | 5.1 | 5.8 | 9.8 | 11.9 | 13.8 | 19.4 | 2.8/kmod^0.25 | 3.2/kmod^0.25 | 4.7/kmod^0.25 |
1) R4/5 on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm.
kmod on muunnoskerroin, jonka avulla otetaan huomioon kuorman kesto ja kosteuspitoisuus. Jos ylemmän palkin kiepahdus on estetty, kestävyydet R1,k ja R2/3,k liitokselle, jossa on vain yksi kulmalevy, ovat puolet taulukon arvoista.

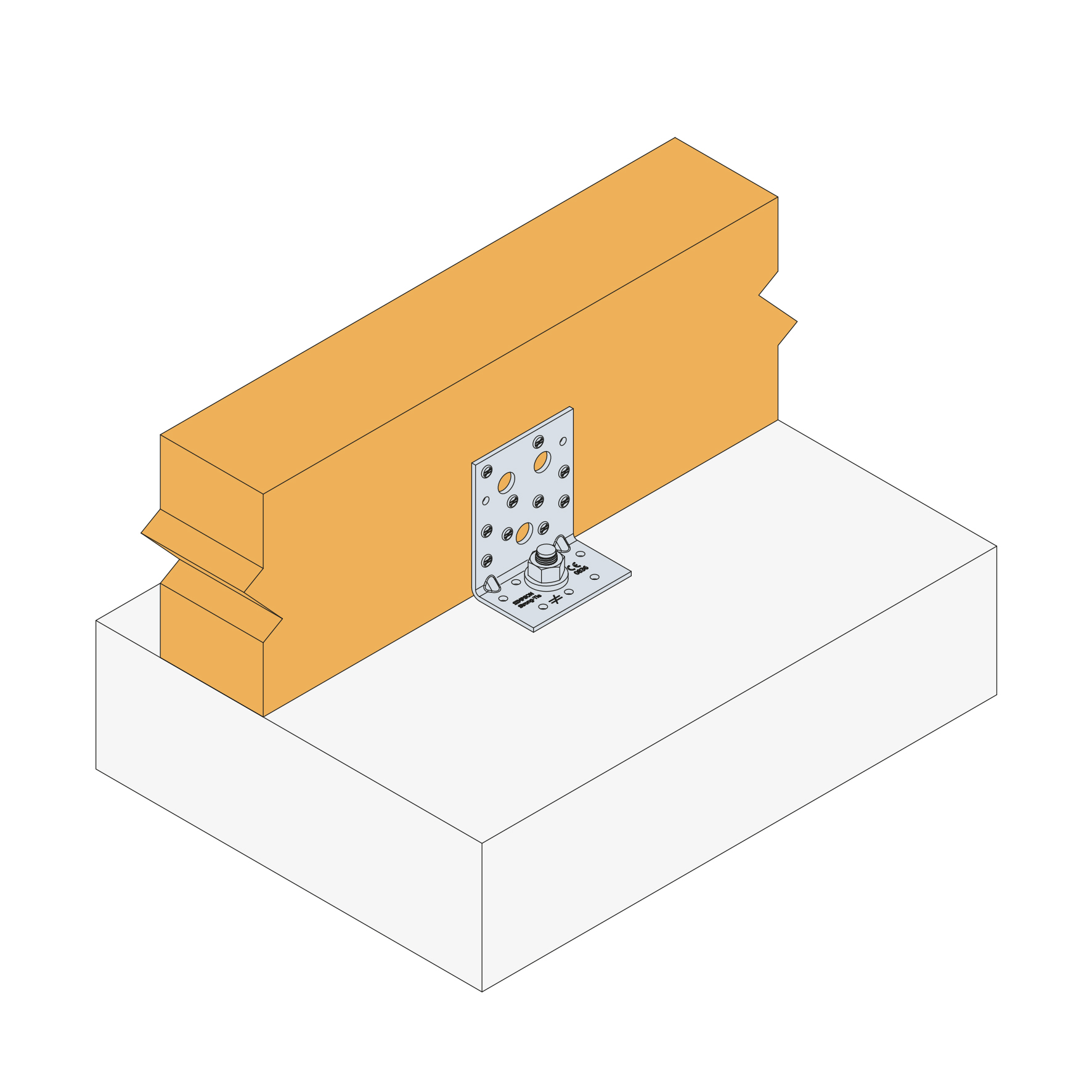

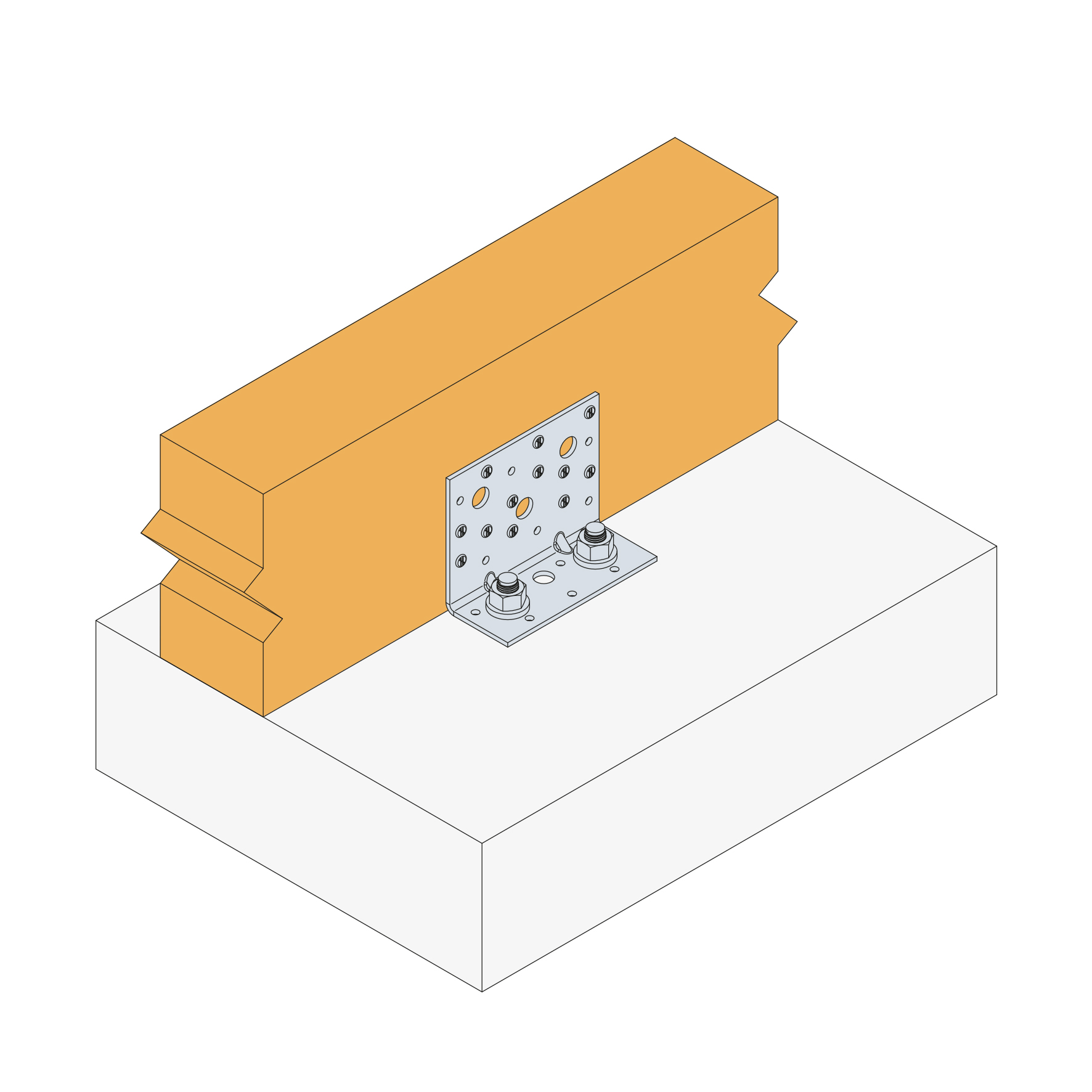

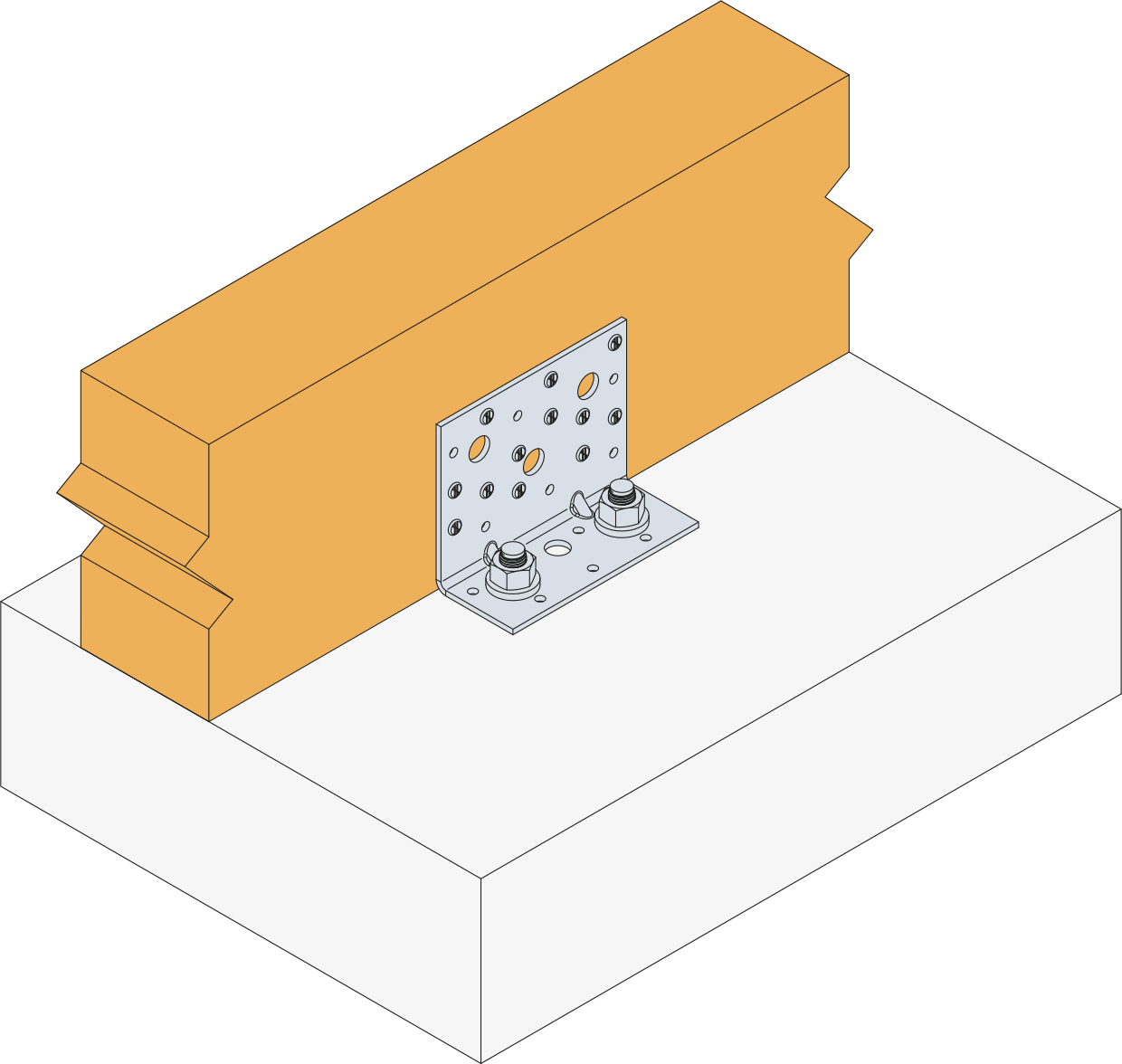

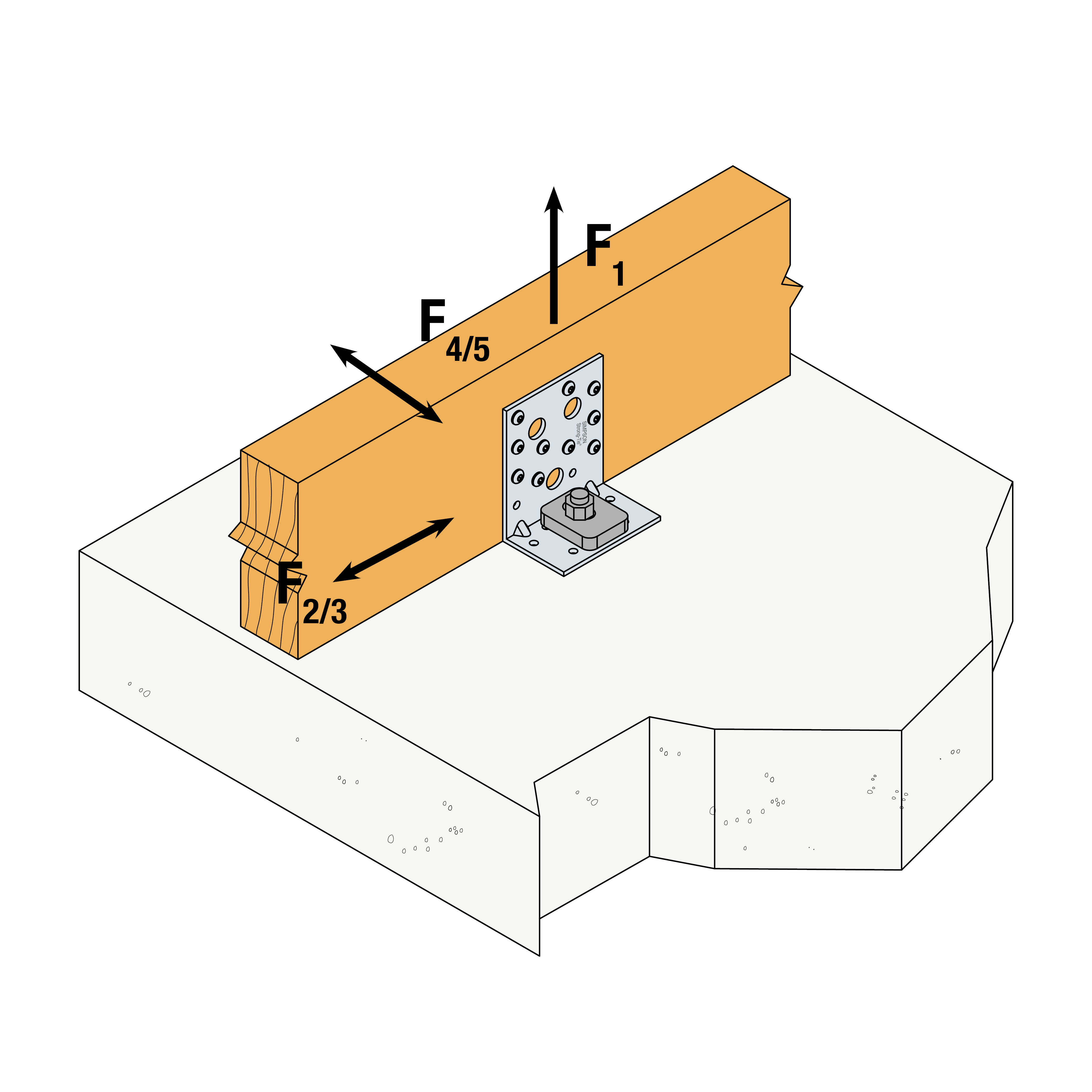

Kestävyyden ominaisarvot - Puu-betoni liitos
| Tuotenro | Kestävyyden ominaisarvot - Puu-betoni liitos | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN] | ||||||||||||
| Sivu A | Sivu B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||||
| Määrä | Tyyppi | Määrä | Tyyppi | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4,0x35 | CNA4,0x40 | CNA4,0x60 | |
| AE48 | 6 | CNA* | 1 | M12 | min: 12.3 ; 12.6/kmod | min: 14.9 ; 12.6/kmod | 12.6/kmod | 1.9 | 2.1 | 3.5 | - | min: 5.2 ; 4.2/kmod^0.7 | 4.2/kmod^0.7 |
| AE76-R | 9 | CNA* | 1 | M12 | min: 18.7 ; 16.8/kmod | min: 22.7 ; 16.8/kmod | 16.8/kmod | 6.7 | 7.5 | 11.2 | - | min: 8.5 ; 6.1/kmod | 6.1 / kmod |
| AE116 | 12 | CNA* | 2 | M12 | 20.7 | 25.1 | min: 38.1 ; 28.1/kmod | 23 | 25.8 | 27.7 | - | 9,1 / kmod^0.2 | min: 14 ; 10/kmod |
1) R4/5 on määritetty palkin leveydelle b = 75 mm ja epäkeskisyydelle e = 130 mm.
kmod on muunnoskerroin, jonka avulla otetaan huomioon kuorman kesto ja kosteuspitoisuus. Sekä pultin poikittaisen että aksiaalisen ankkurointikestävyyden ominaisarvon tulee olla vähintään 15,3 kN. Jos toinen tai molemmat kestävyysarvot ovat pienempiä, liitoksen kestävyys pienenee samassa suhteessa.
Jos ylemmän palkin kiepahdus on estetty, kestävyydet R1,k ja R2/3,k liitokselle, jossa on vain yksi kulmalevy, ovat puolet taulukon arvoista.
