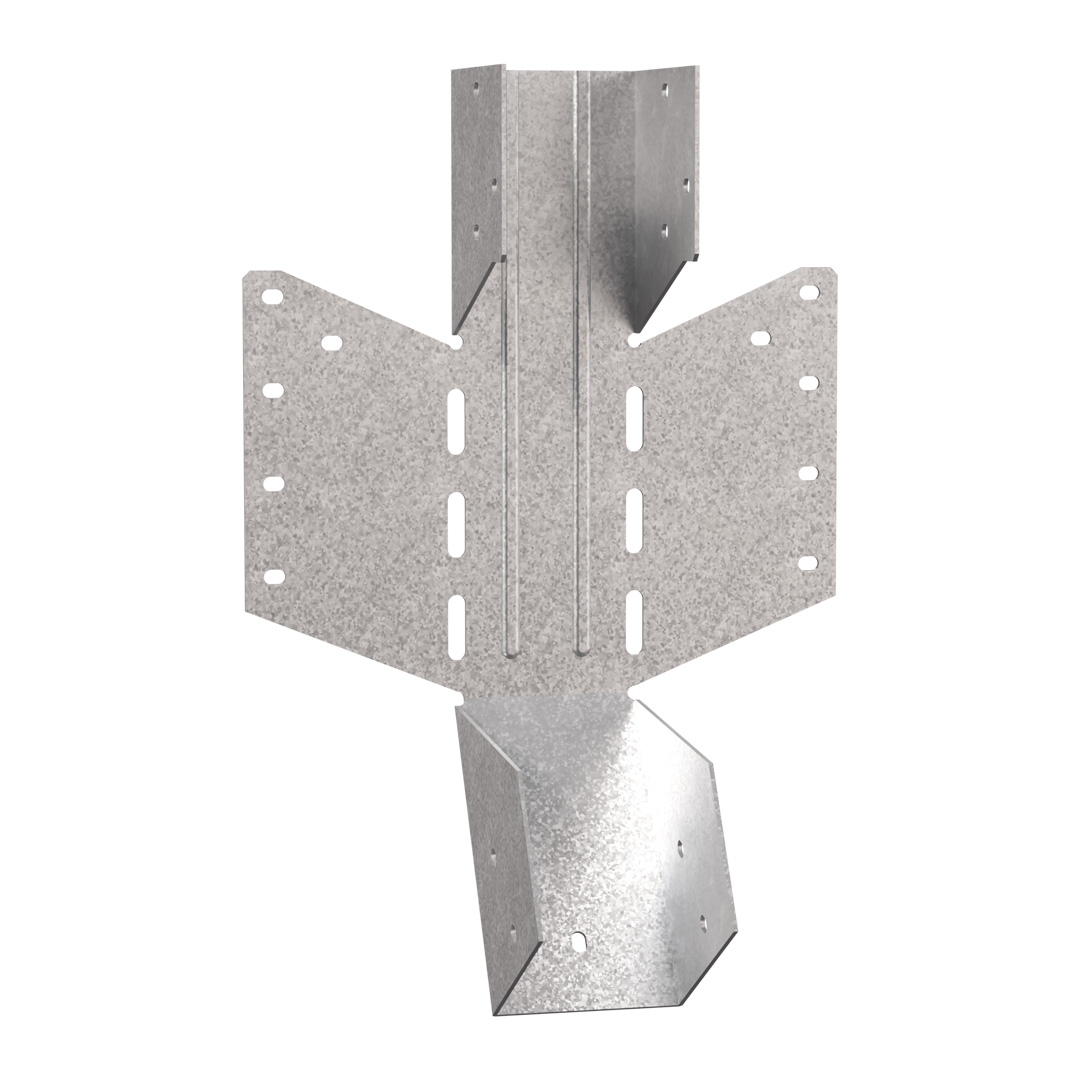

LSSU
Kevyt kaltevuuden ja vinouden säädettävät ripustimet
LSSU is an innovative hanger that allows you to adjust the skew and slope necessary for its installation up to 45° in the 4 directions on site.
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
EPD
Electrogalvanized steel Z275
Tuotteen yksityiskohdat
Kuvat

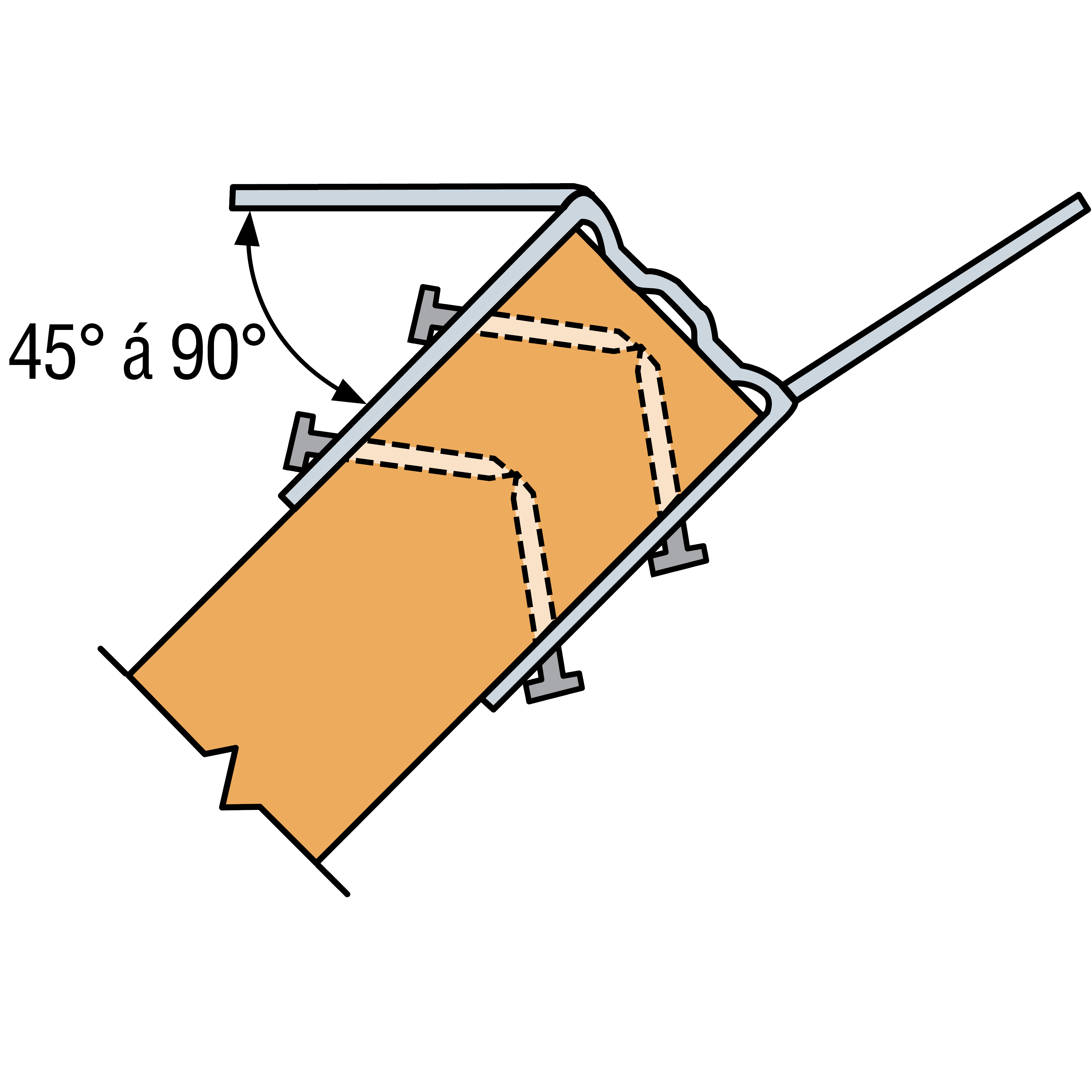

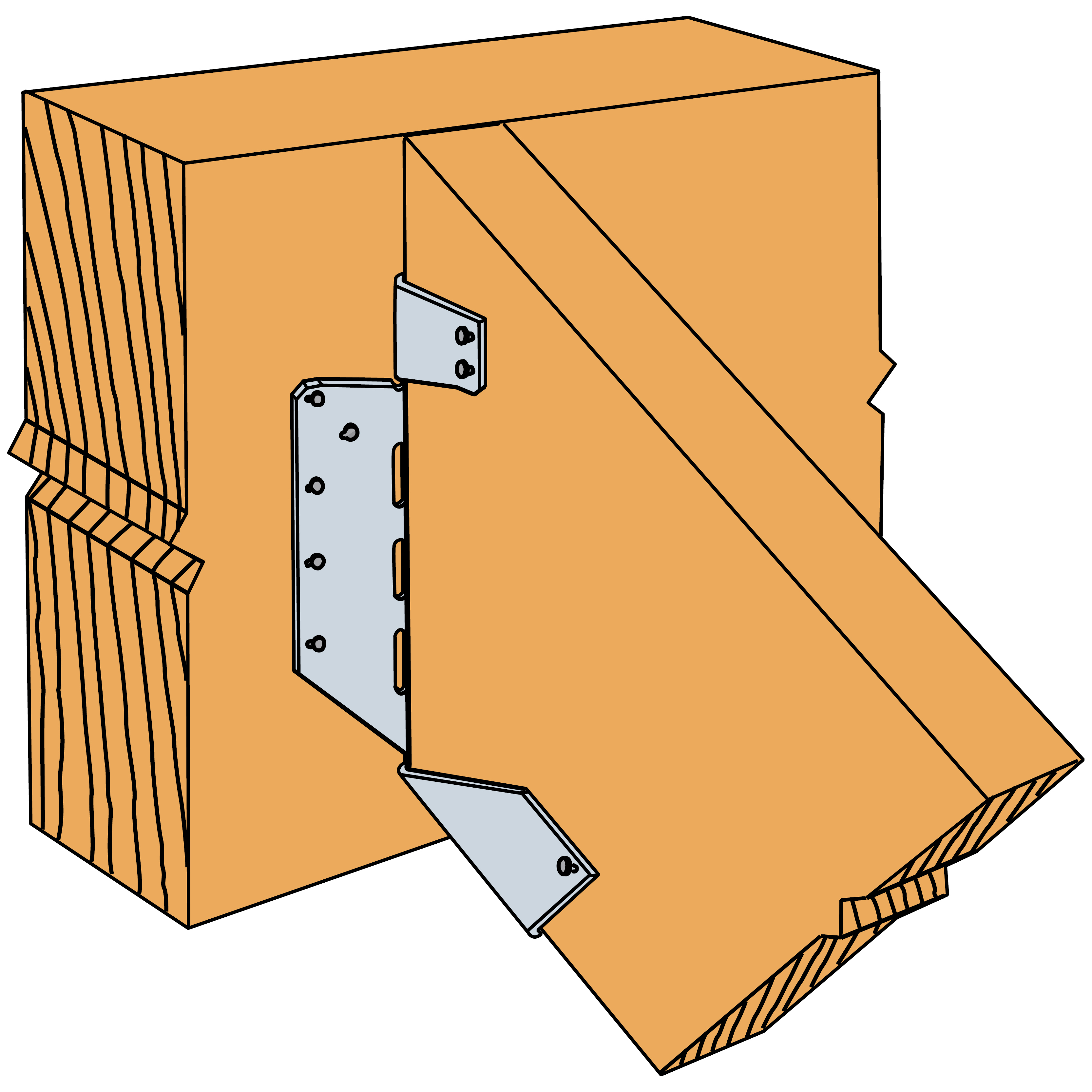

Sloped connection.

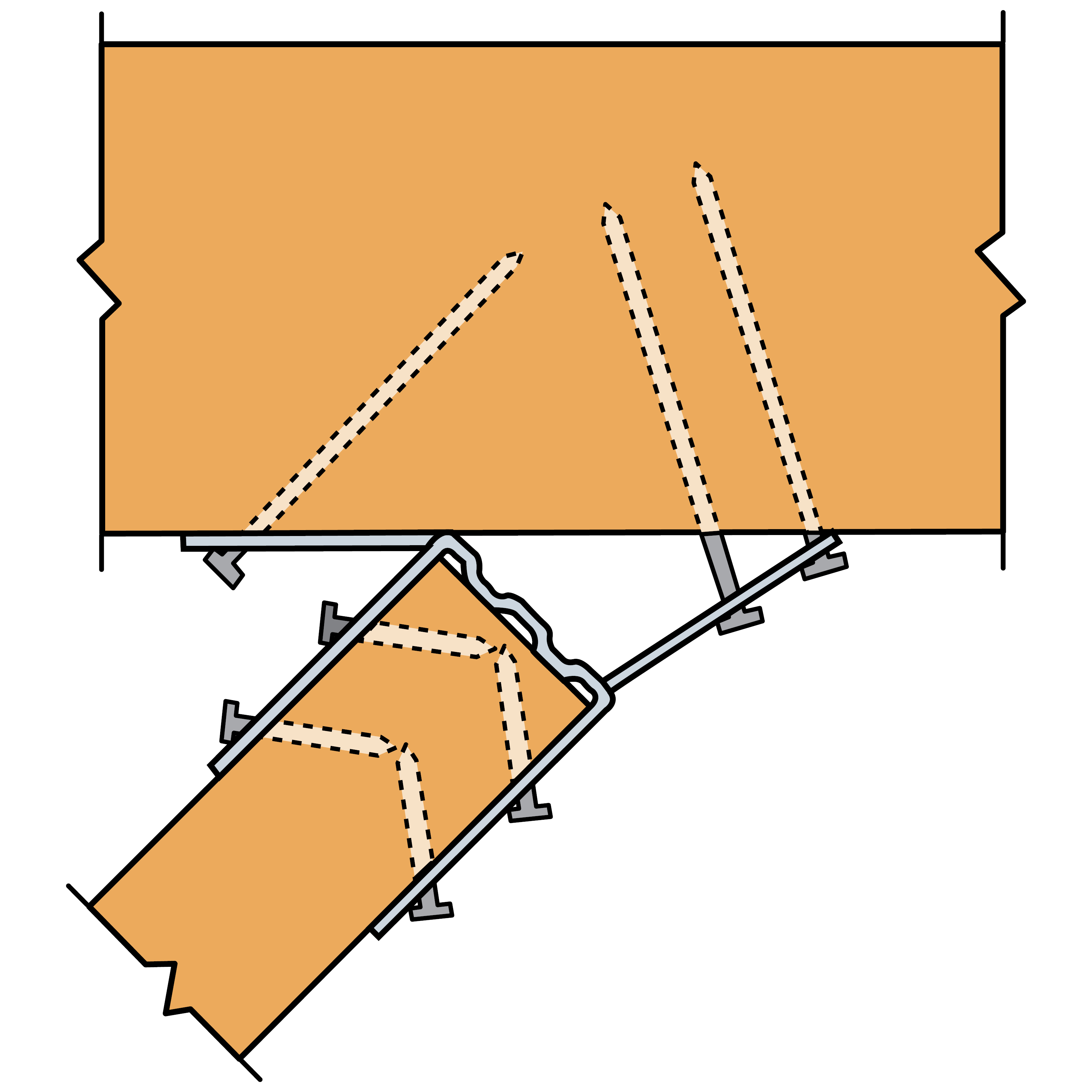

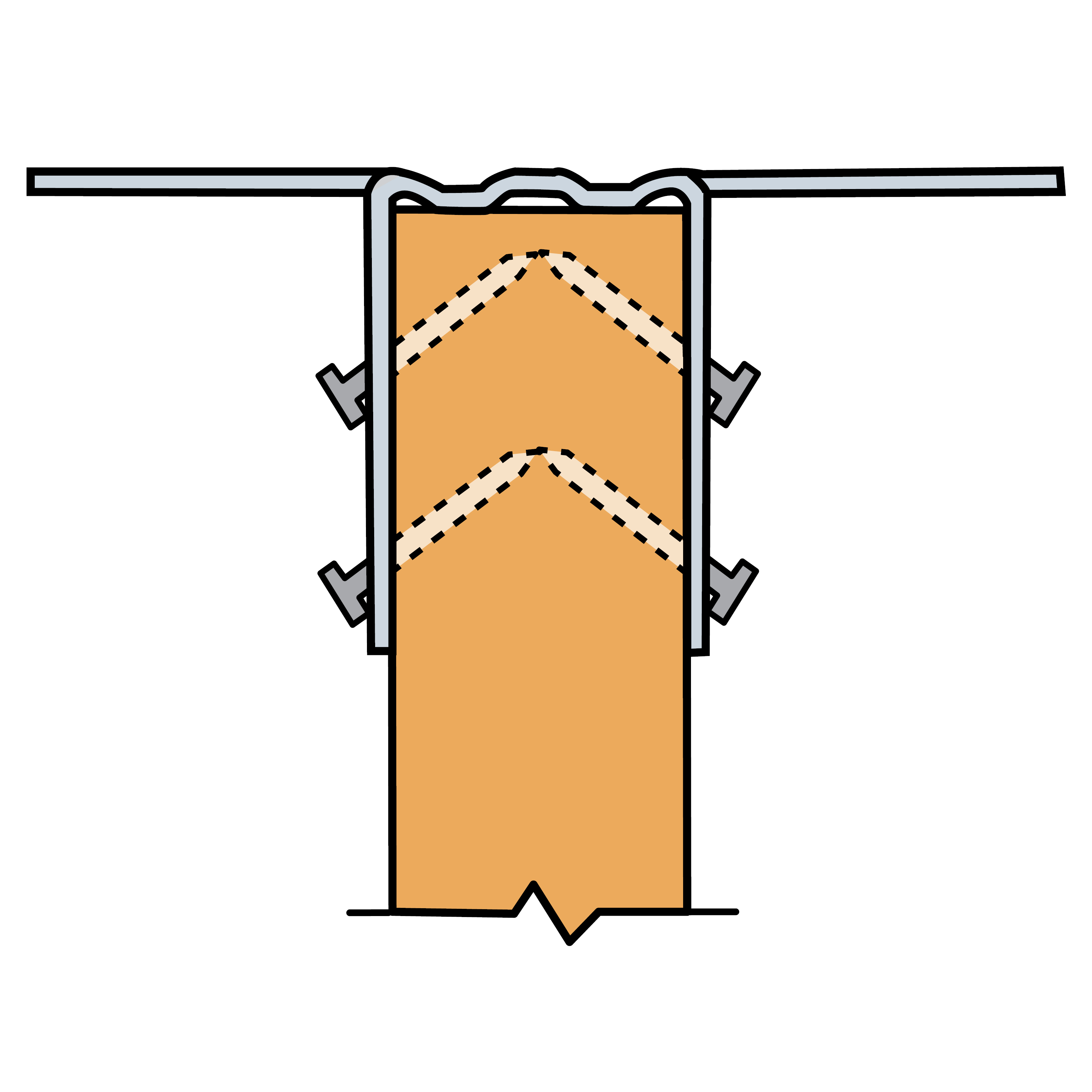

LSSU Installation
LSSU Installation
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat ja ominaisarvot
Mitat
| Viite | Mitat | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mitat, SB[mm] | Mitat ja ominaisarvot[mm] | Reiät HB | Reiät, SB | Muu | ||||||||||||
| Korkeus | Leveys | A[mm] | B[mm] | C[mm] | D[mm] | Paksuus[mm] | Pitkänomainen | Pitkänomainen | Laatikkomäärä | Paino[kg] | ||||||
| Minimi[mm] | Maksimi[mm] | Minimi[mm] | Maksimi[mm] | Ø5 | Ø5x17 | Ø5x25 | Ø5x44 | Ø5 | ||||||||
| LSSU216/45 | 241 | 356 | 42 | 45 | 45 | 216 | 90 | 44 | 1.2 | 10 | - | 6 | - | 7 | 20 | 0.32 |
| LSSU216/60 | 241 | 356 | 57 | 60 | 60 | 216 | 90 | 50 | 1.2 | 10 | - | 6 | - | 7 | 16 | 0.32 |
* Bending in slope only
SCL: Structural Composite Lumber
Tuotteiden kapasiteetit - Vain puu-puu-kaltevuudet
Mitat
| Viite | Palkkikengän kapasiteetti | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ominaiskapasiteetit - Puu puuhun - Vain kalteva | kalteva | |||||||||||
| Kestävyyden ominaisarvot[kN] | Liitoskiinnikkeet | Turvalliset työkuormat[kN] | ||||||||||
| R₁,ₖ | R₂,ₖ | Primääripalkki | SB | - | Hetkellinen ylöspäin | - | ||||||
| I-palkin LVL-laipat | Kiinteä sahattu laippainen I-palkki tai C24 kiinteä profiili | I-palkin LVL-laipat | Kiinteä sahattu laippainen I-palkki tai C24 kiinteä profiili | N4.0x100 | - | I-palkin LVL-laipat | Kiinteä sahattu laippainen I-palkki tai C24 kiinteä profiili | I-palkin LVL-laipat | Kiinteä sahattu laippainen I-palkki tai C24 kiinteä profiili | I-palkin LVL-laipat | Kiinteä sahattu laippainen I-palkki tai C24 kiinteä profiili | |
| Määrä | Määrä | |||||||||||
| LSSU216/45 | 5.1 | 9.9 | 2.4 | 4 | - | 7.0 | 2.14 | 3.03 | 1.19 | 1.19 | 2.44 | 3.46 |
| LSSU216/60 | 9.1 | 9.9 | 2.4 | 4 | - | 7.0 | 2.14 | 4.14 | 1.19 | 1.99 | 2.44 | 4.73 |
Tuotteiden kapasiteetit - Puu puuhun - vino tai kalteva ja vino
Mitat
| Viite | Palkkikengän kapasiteetti | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ominaiskapasiteetit - Puu puuhun - Vino tai kalteva ja vino | vinossa tai vinossa ja kaltevassa | ||||||||||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot[kN] | -[kN] | |||||||||||||||
| Primääripalkki | SB | R₁,ₖ | R₂,ₖ | R1,SWL,LongTerm | R₁.ₛWₗ.ₖₑₛₖᵢₐᵢₖₐᵢₙₑₙ | R₂.ₛWₗ.ₛₕₒᵣₜₜₑᵣₘ | |||||||||||
| N4.0x100 | - | I-palkin LVL-laipat | Kiinteä sahattu laippainen I-palkki tai C24 kiinteä profiili | Kiinteä profiili - puu C24 | I-palkin LVL-laipat | Kiinteä sahattu laippainen I-palkki tai C24 kiinteä profiili | Kiinteä profiili - puu C24 | I-palkin LVL-laipat | Kiinteä sahattu laippainen I-palkki tai C24 kiinteä profiili | Kiinteä profiili - puu C24 | I-palkin LVL-laipat | Kiinteä sahattu laippainen I-palkki tai C24 kiinteä profiili | Kiinteä profiili - puu C24 | I-palkin LVL-laipat | Kiinteä sahattu laippainen I-palkki tai C24 kiinteä profiili | Kiinteä profiili - puu C24 | |
| Määrä | Määrä | ||||||||||||||||
| LSSU216/45 | - | 7.0 | 3.4 | 8.1 | 8.1 | 1.5 | 4 | 4 | 1.44 | 3.38 | 3.38 | 1.64 | 3.86 | 3.86 | 0.74 | 1.19 | 1.19 |
| LSSU216/60 | - | 7.0 | 6.8 | 8.1 | 8.1 | 6.6 | 4 | 4 | 1.44 | 3.38 | 3.38 | 1.64 | 3.86 | 3.86 | 0.74 | 1.99 | 1.99 |
Asennus
Asennus
Sloped connection.
LSSU Installation
LSSU Installation
LSSU Installation
