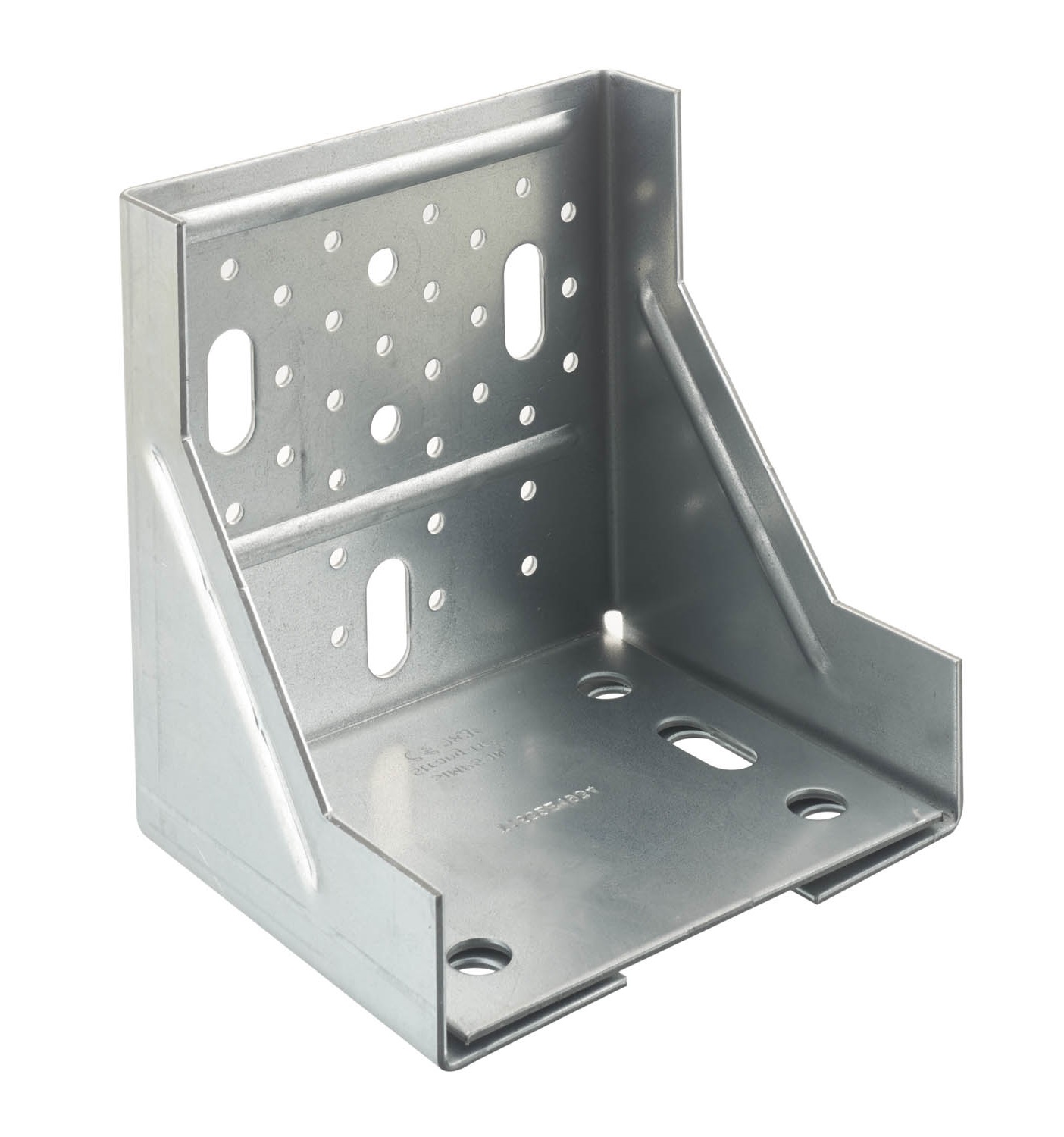

Kulmalevy julkisivuelementtien kiinnitykseen, suuret kuormat

Kulmalevy, joka on kehitetty puuelementtien kiinnittämiseen betoniseiniin ja sokkeleihin. Kiinnike on muotoiltu siten, että se tarjoaa suuren kantavuuden hyvin pienellä tilantarpeella. Sen voi myös usein asentaa piiloon puuelementtien taakse.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

EPD

Electrogalvanized steel Z275

Käyttöluokka 2

Indoor

Tuotteen yksityiskohdat

Kuvat

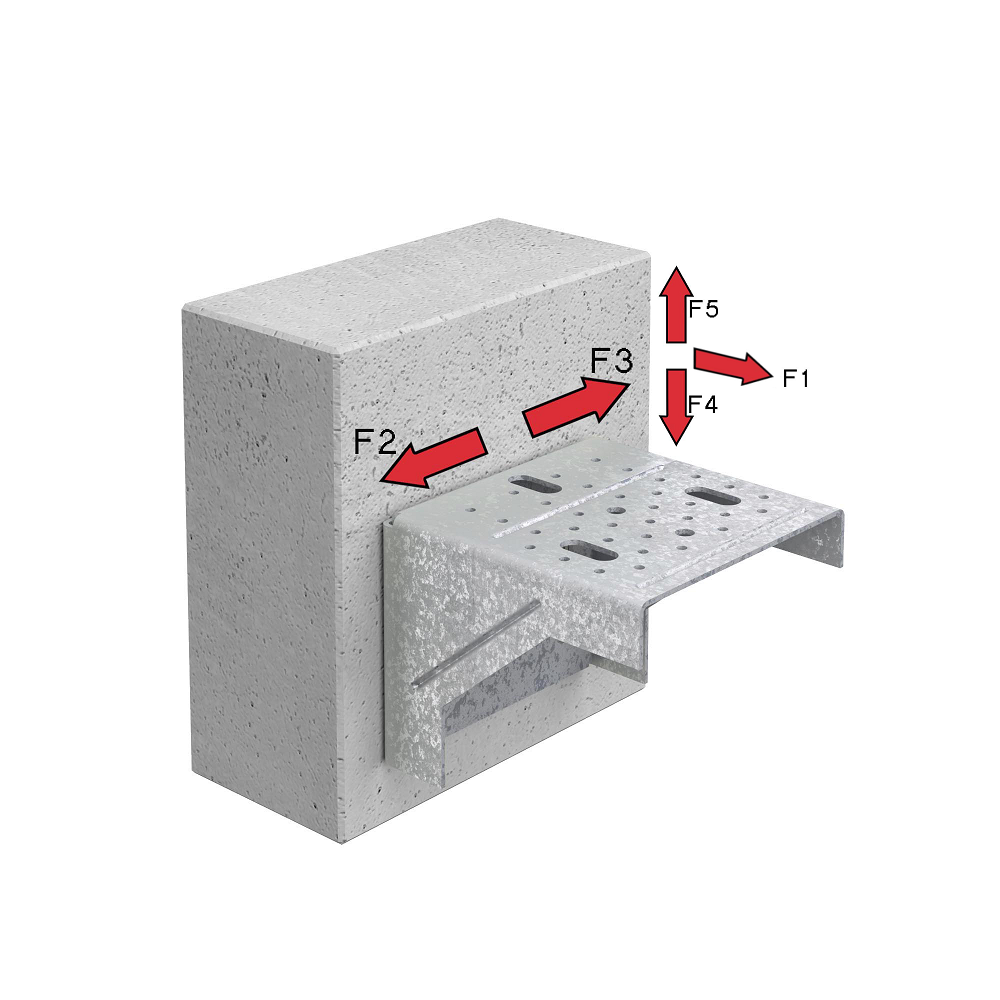

Puuelementtien asennus pulteilla yläpuolelta. Kuormitus suunnassa F5 = 5 kN

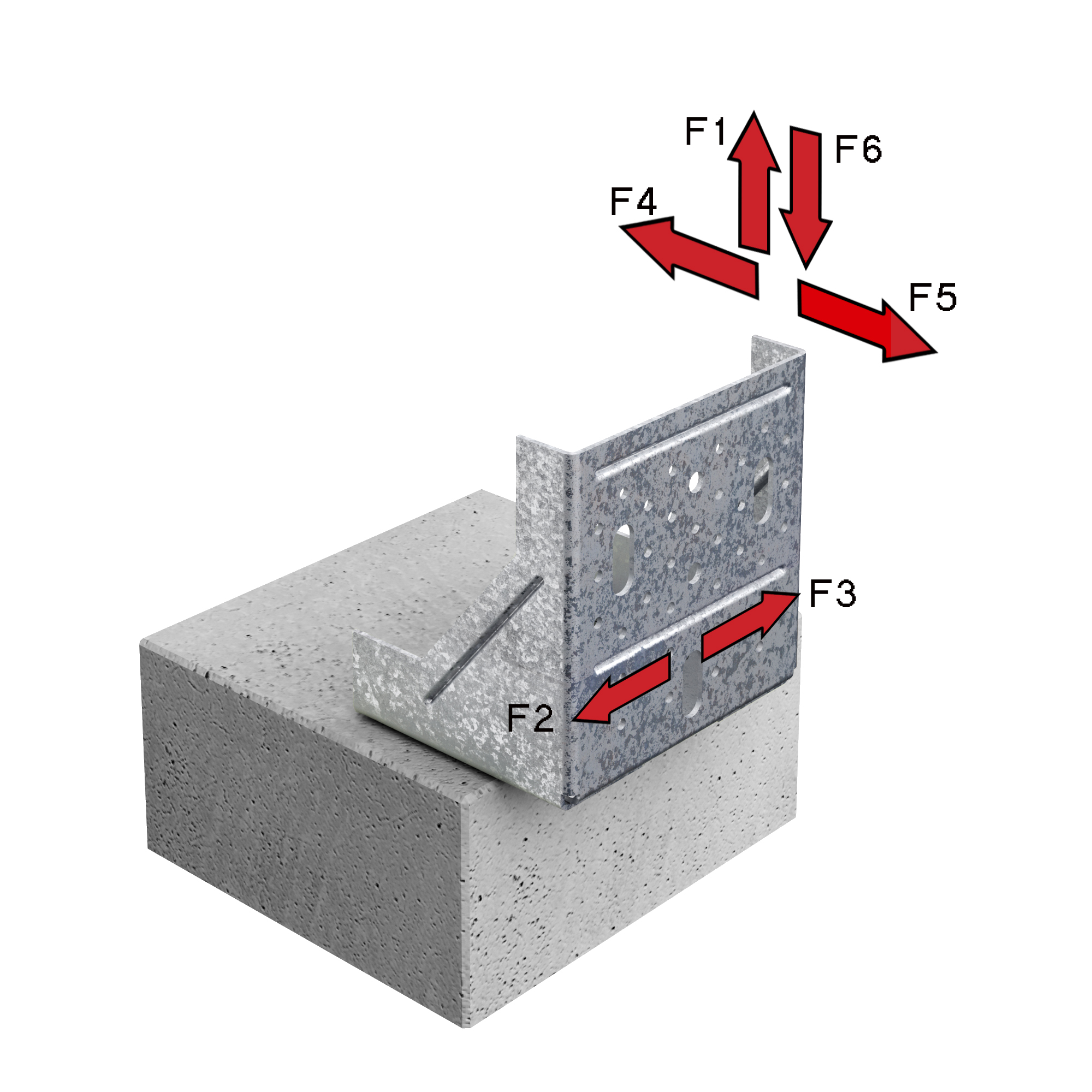

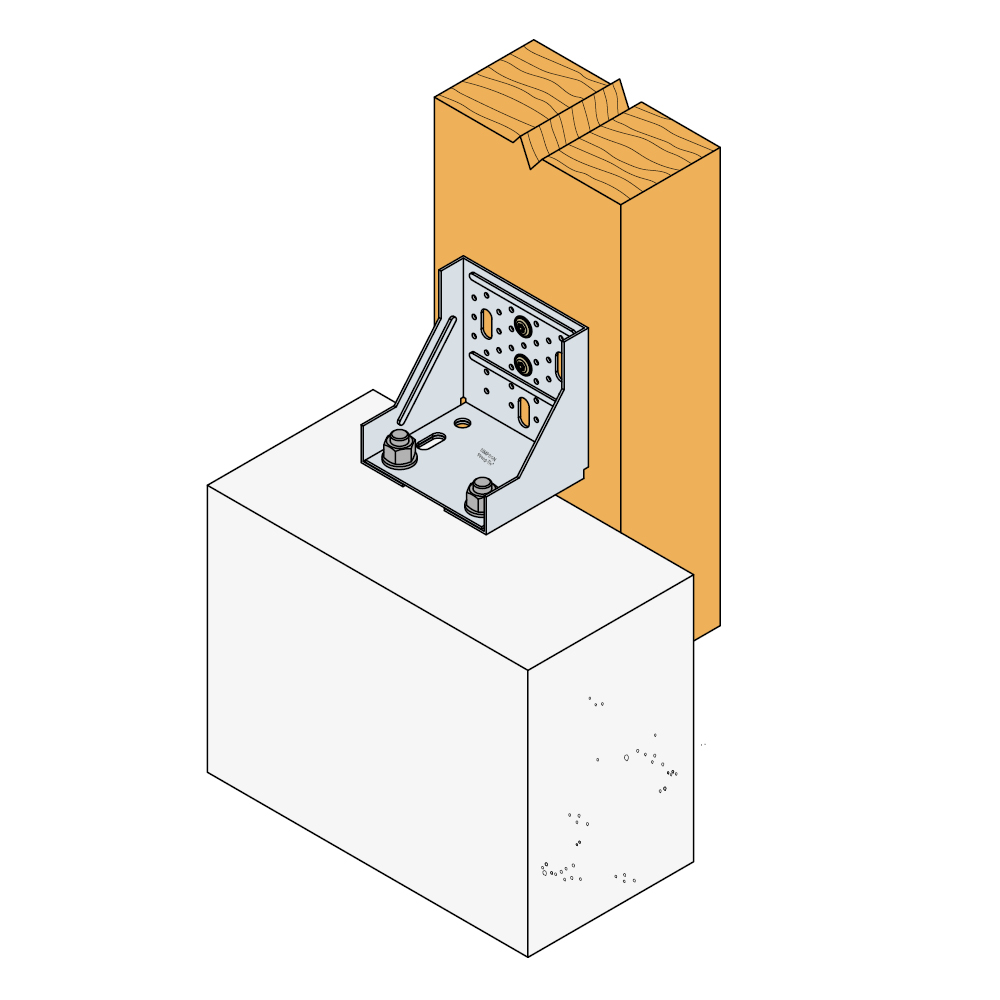

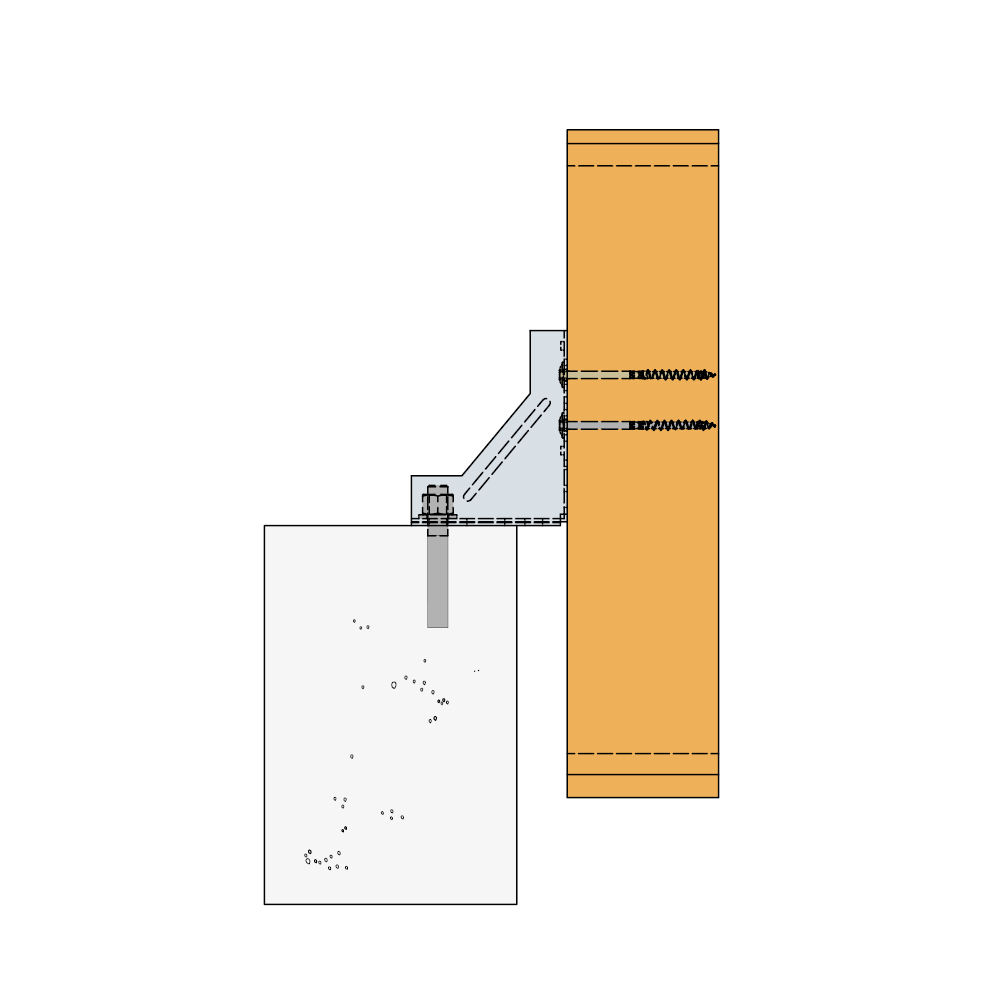

Asennus puuelementin pohjaan

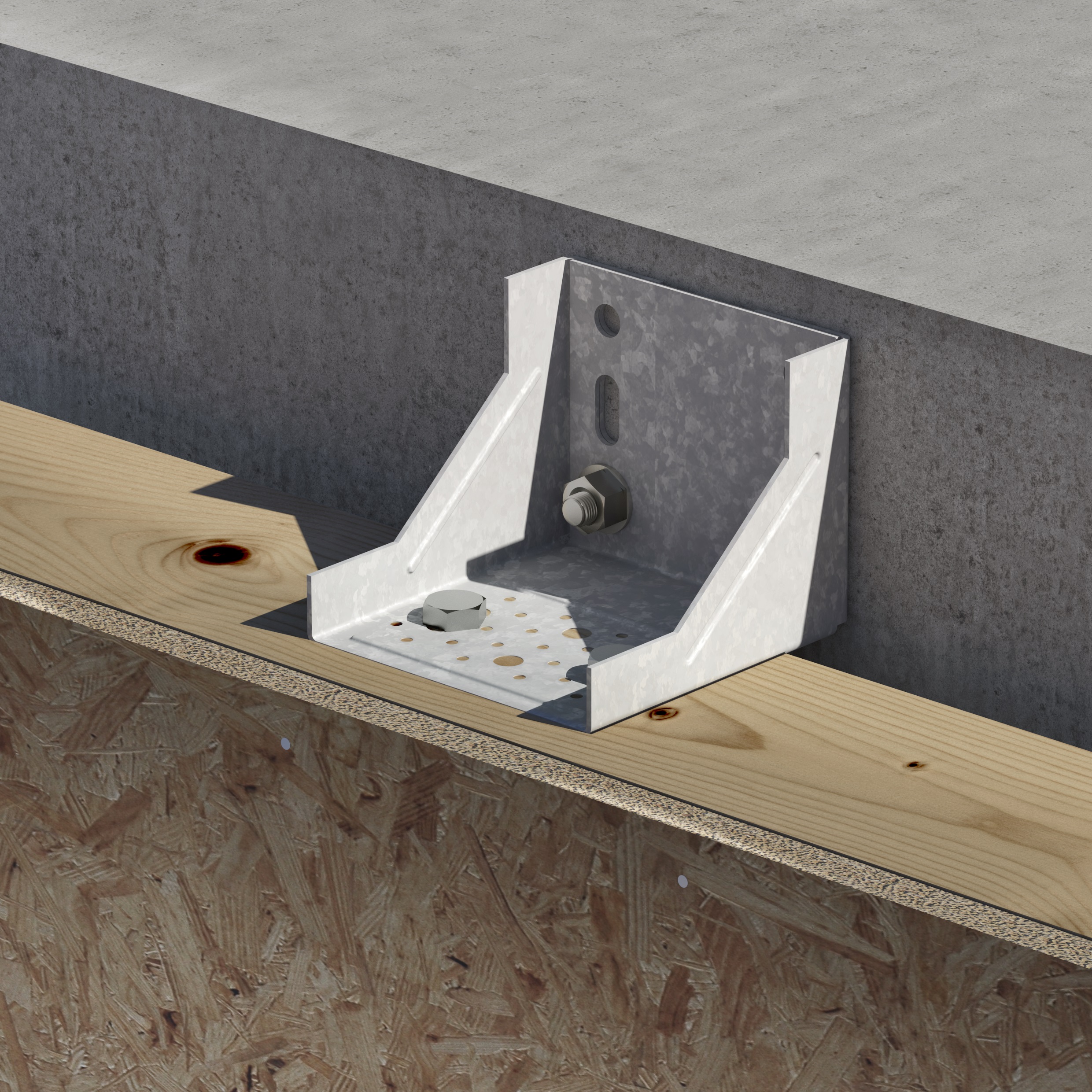

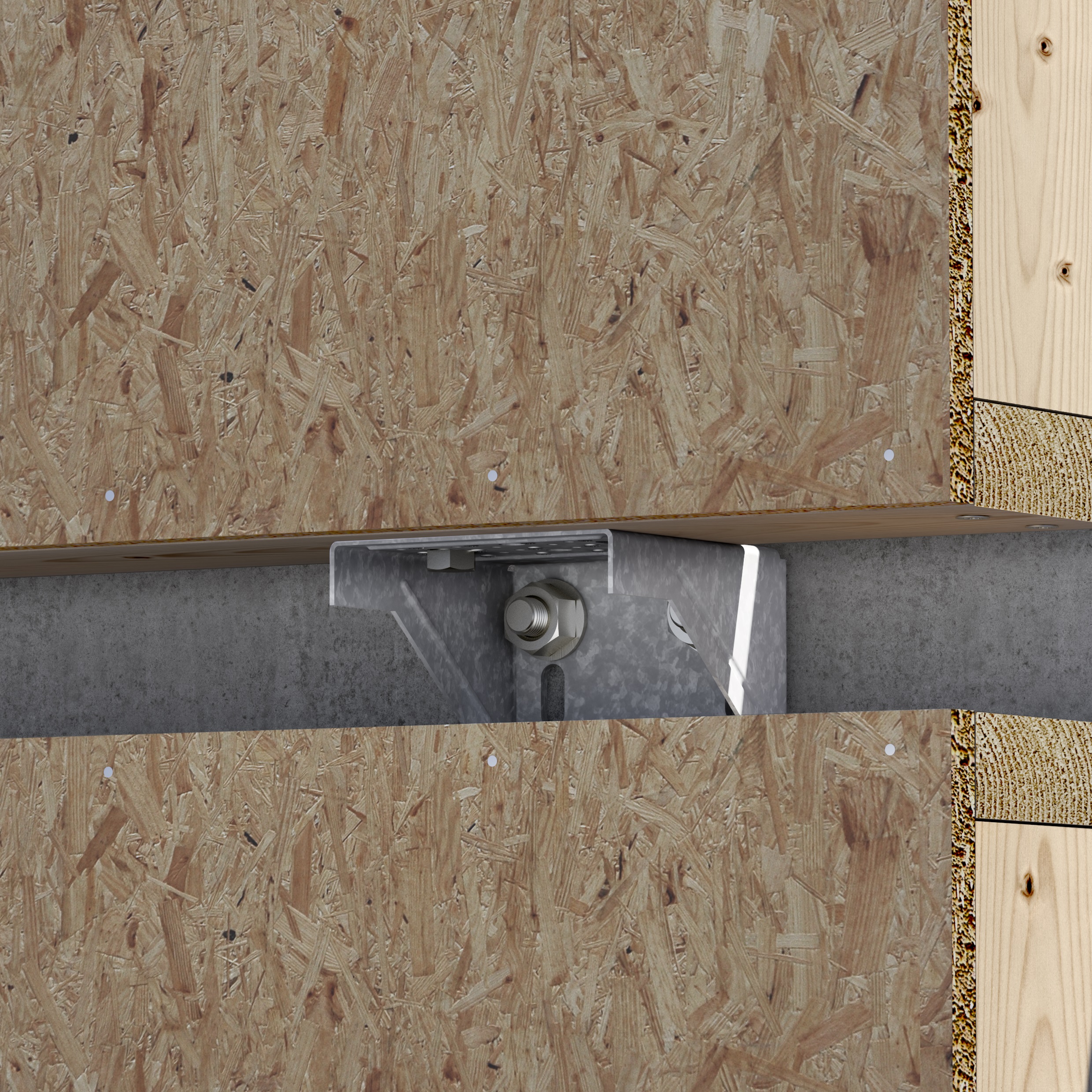

Asennus kahden puuelementin väliin

Ominaisuudet

Materiaali

Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

Yksi tuote, paljon käyttömahdollisuuksia

Sovellus

Liitos

Application Field

Tekniset tiedot

Mitat ja ominaisarvot

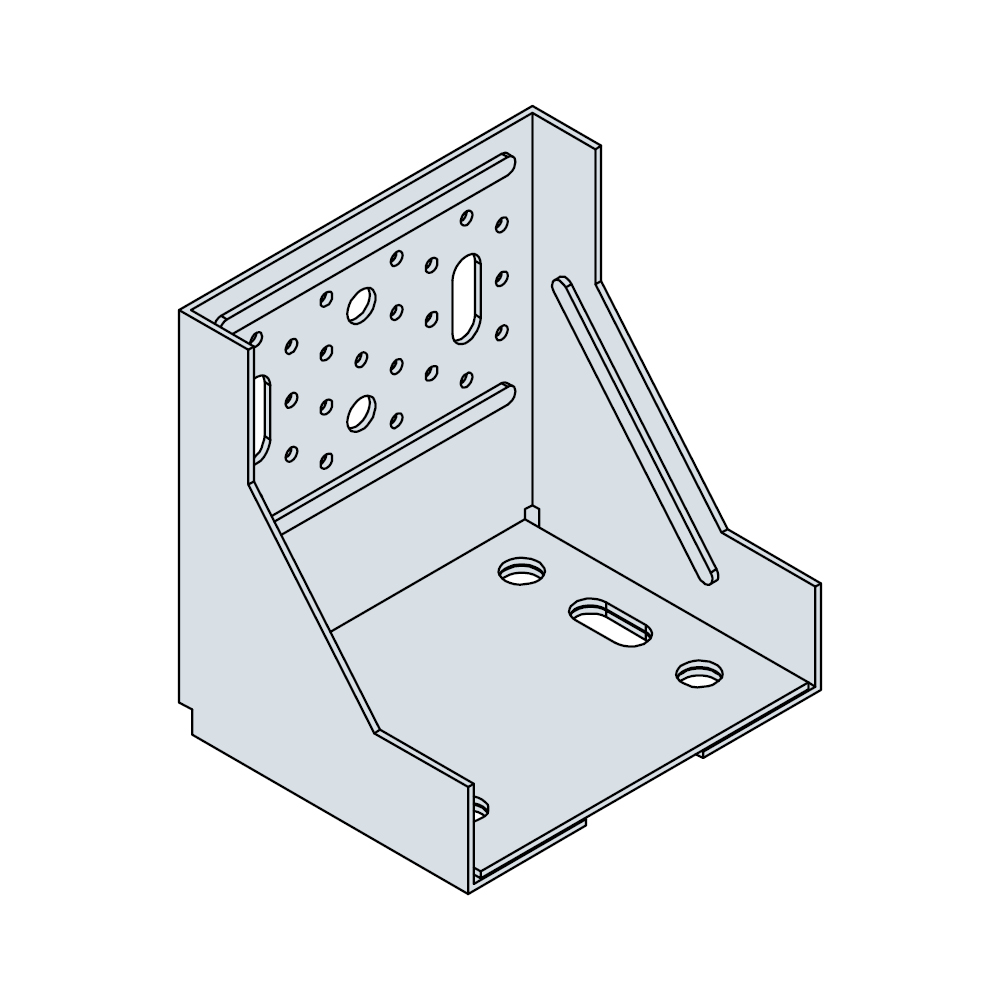

Mitat

Viite	Mitat
	Muu		Mitat ja ominaisarvot[mm]				Reiät, sivu A			Reiät, sivu B
	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	Paksuus[mm]	Pyöreä		Pitkänomainen	Pyöreä	Pitkänomainen
	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	Paksuus[mm]	Ø5[mm]	Ø9	Ø13x30	Ø13[mm]	Ø13x30
ACW155	6.0	1.3	154	123	150	2.5	33	2	3	4	2

Kestävyyden ominaisarvot - Palkki betoniin liitos - Betonin keskellä

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-betoni liitos
	Liitoskiinnikkeet				Kestävyyden ominaisarvot - Betonin keskellä[kN]
	Sivu A		Sivu B		R1,k	R2,k = R3,k	R4,k	R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x35	CNA 4,0x35	CNA 4,0x35	CNA 4,0x35
ACW155	13.0	CNA4.0x35	2.0	Ø12	16.3	15.3	21.1	5

Huomaa, että taulukossa ilmoitetut arvot ovat enimmäisarvoja. Jos ankkurit eivät kestä näitä arvoja, kestävyysarvot ovat pienempiä.
Sivulle A ilmoitettu kuormitus koskee puuelementtejä, jotka eivät pääse kiertymään.

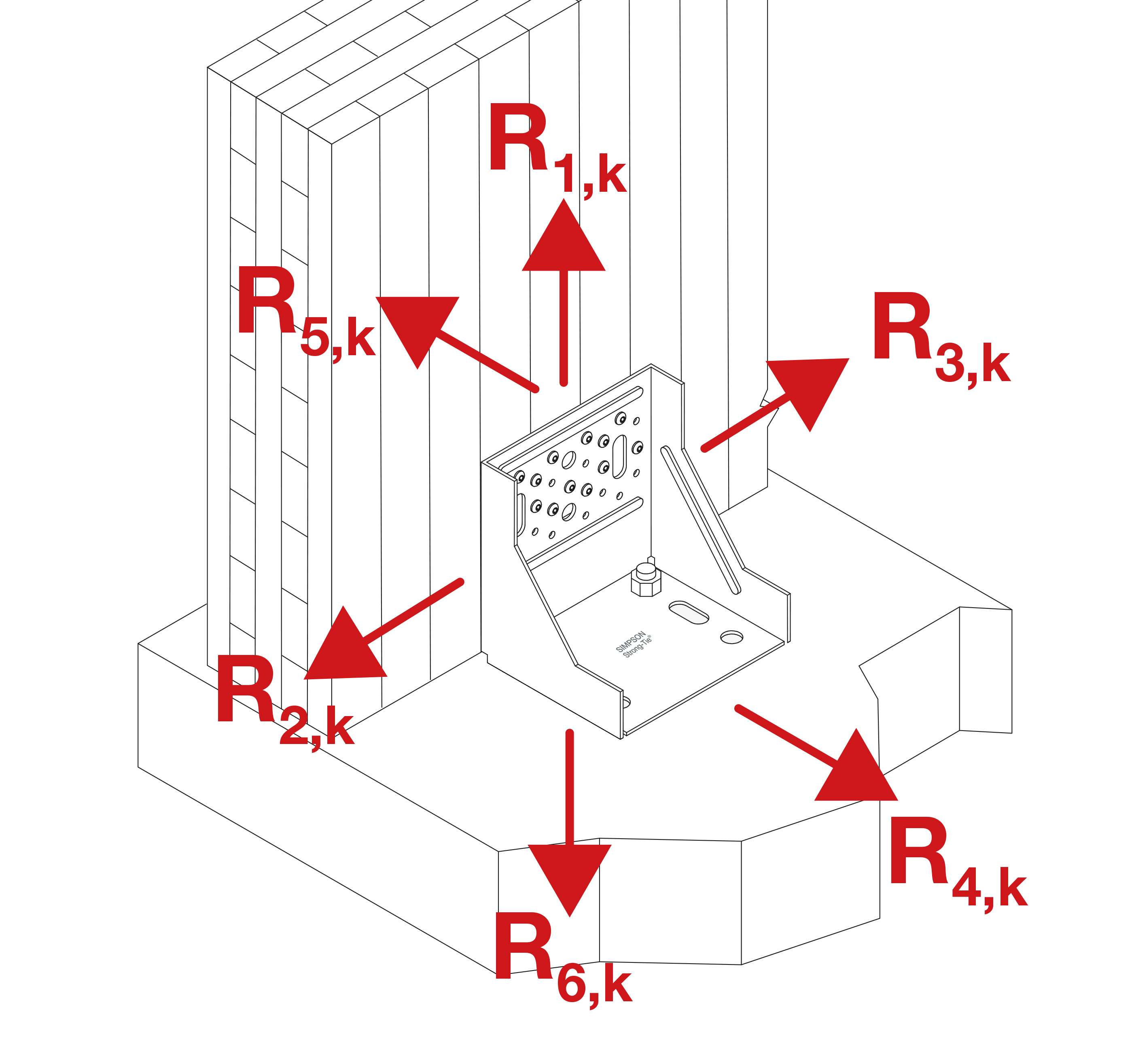

Kestävyyden ominaisarvot - Palkki betoniin liitos - Lähellä betonireunaa

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-betoni liitos
	Liitoskiinnikkeet				Kestävyyden ominaisarvot - Lähellä betonireunaa[kN]
	Sivu A		Sivu B		R1,k	R2,k = R3,k	R4,k	R6,k	R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x35	CNA 4,0x35	CNA 4,0x35	CNA 4,0x35	CNA 4,0x35
ACW155	13.0	CNA4.0x35	2.0	Ø12	8.8	8.9	6	21.2	11.4

Huomaa, että tässä taulukossa annetut kuormituksen ovat enimmäiskuormituksia. Jos ankkurit eivät kestä näitä kuormituksia, niitä vähennetään.

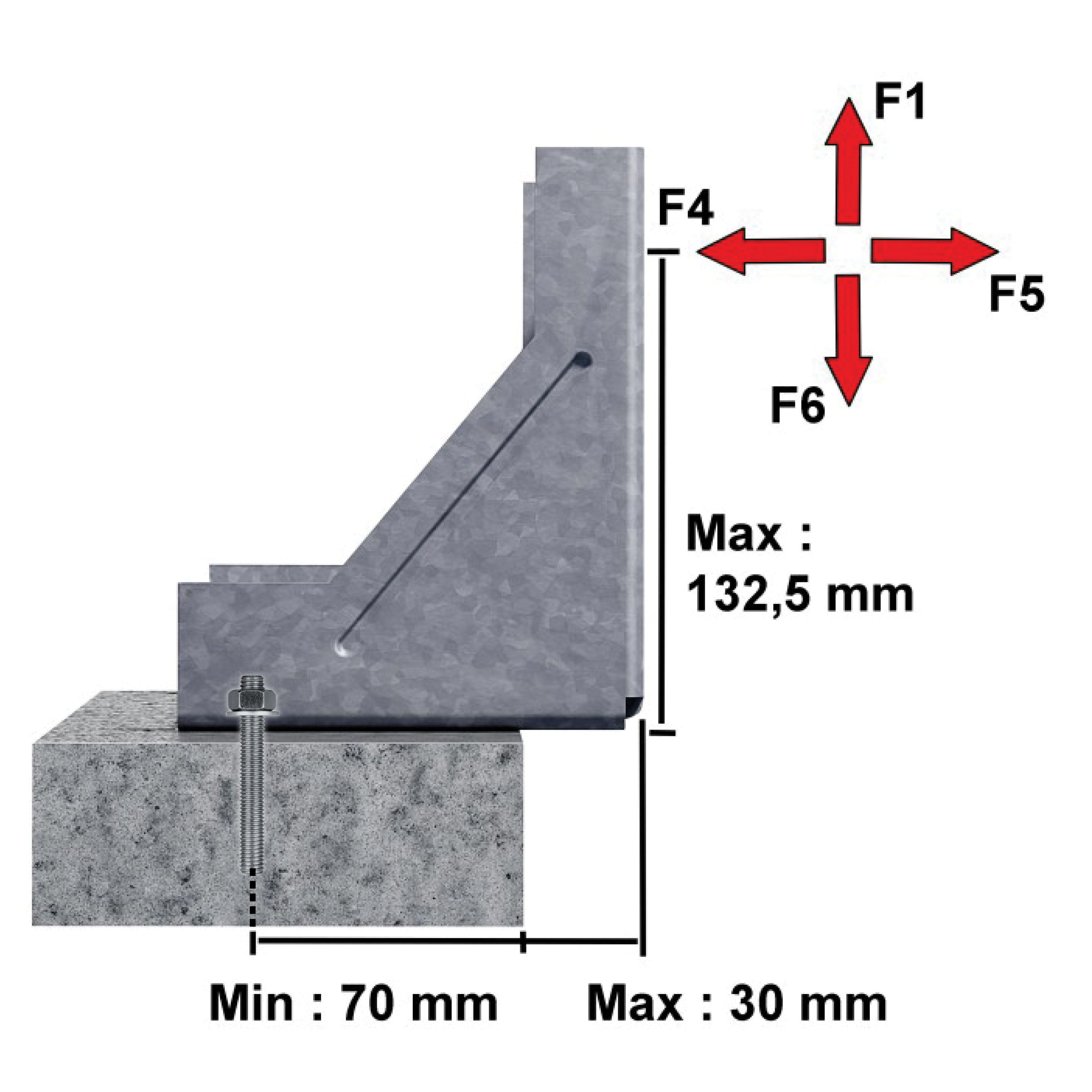

Nämä kantokyvyt ovat voimassa, kun ankkurit ovat rei’issä kaukana taitekohdista.

Asennus

Kiinnittäminen

Betoniin kiinnitykseen suositellaan Simpson Strong-Tien MT-CM-injektointimassaa ja kahta M12-pulttia

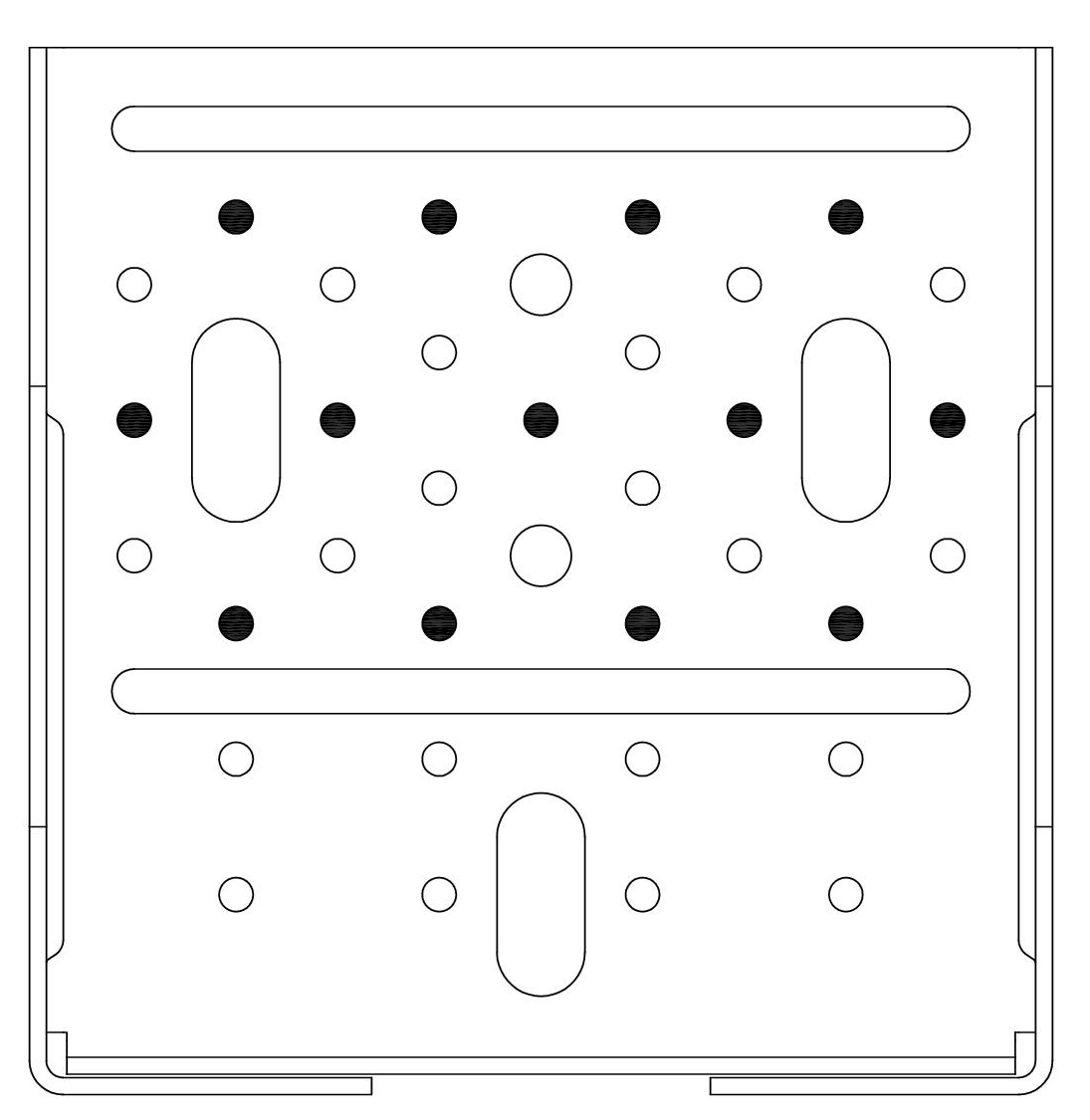

Puuhun kiinnitykseen käytetään CNA-naulauslevynauloja tai CSA-ruuveja

Puuelementti

Puuelementtien kiinnittäminen ACW-kiinnikkeillä on ammattilaisen työtä. Puuelementit on tarkistettava muodonmuutosten, halkeamien ja muiden mahdollisten riskien varalta.
