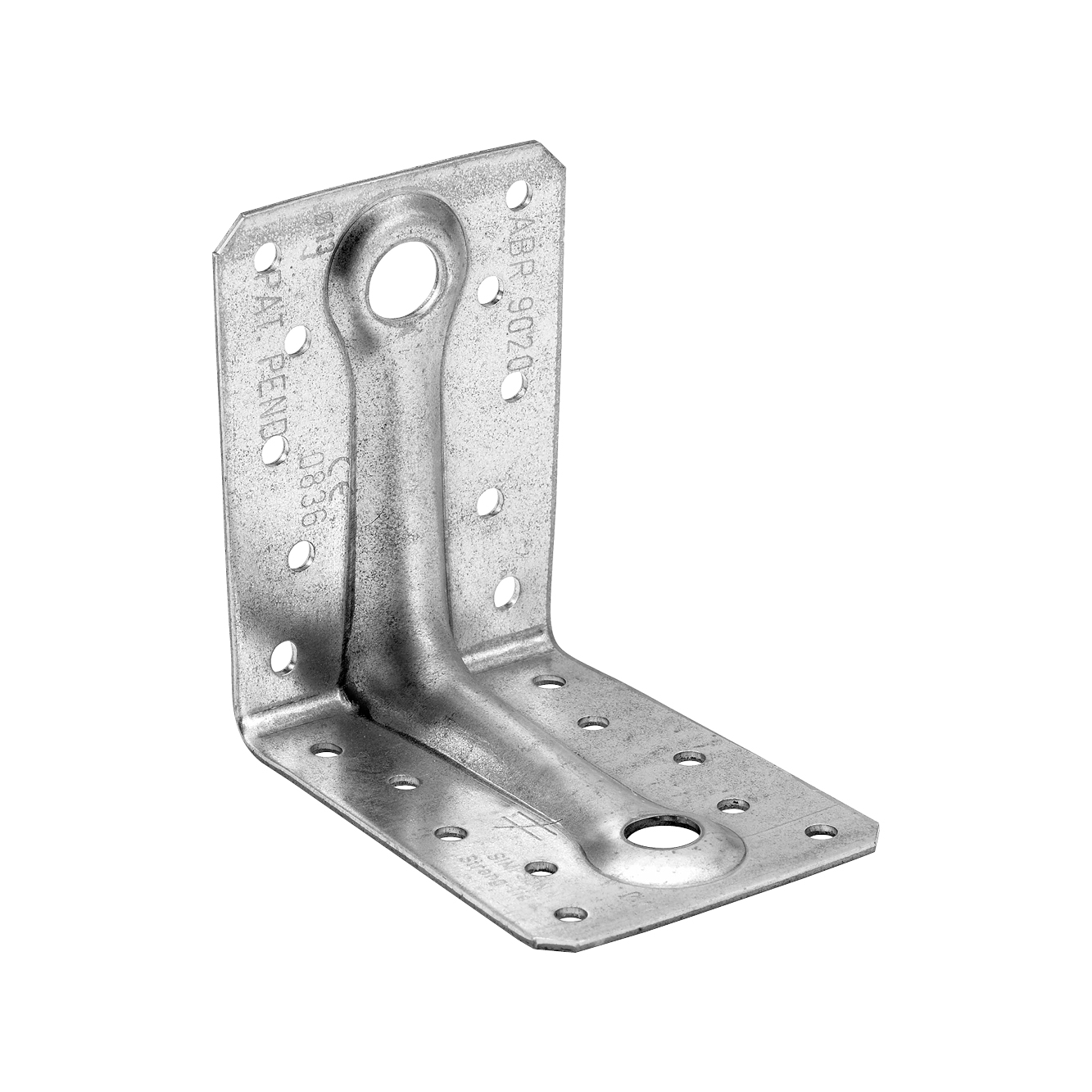

Kulmalevy keskivahvistuksella (7015 9020 10525)

ABR-kulmalevyjä käytetään kantavien puurakenteiden liitoksissa.
Näissä kiinnikkeissä on vahvat keski- tai reunavahvistukset.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2

EPD

Electrogalvanized steel Z275

Indoor

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
ABR9020: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
ABR7015, ABR10525: Kuumasinkitty teräs S350GD + Z275 EN 10346 mukaan
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta
Saatavissa myös haponkestävänä: ABR7015S, ABR9020S ja ABR10525S

Hyödyt

Erittäin kestävä kulmalevy kantaviin rakenteisiin
Suuri kestävyys
Vahva keskivahvistus lisää kestävyyttä

Sovellus

Liitos

Puu-puu liitos
Puupilarit

Käyttötarkoitus

Puu-puu liitos
Puupilarit

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Mitat
	Muu		Mitat ja ominaisarvot[mm]				Reiät, sivu A[mm]				Reiät, sivu B[mm]
	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	Paksuus[mm]	Pyöreä				Pyöreä
	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	Paksuus[mm]	Ø5[mm]	Ø7	Pultti[mm]	Ø13[mm]	Sivu B[mm]	Ø9	Ø13[mm]	Ø13[mm]
ABR7015	50.0	0.081	70	70	55	1.5	8	1	-	-	8	1	-	-

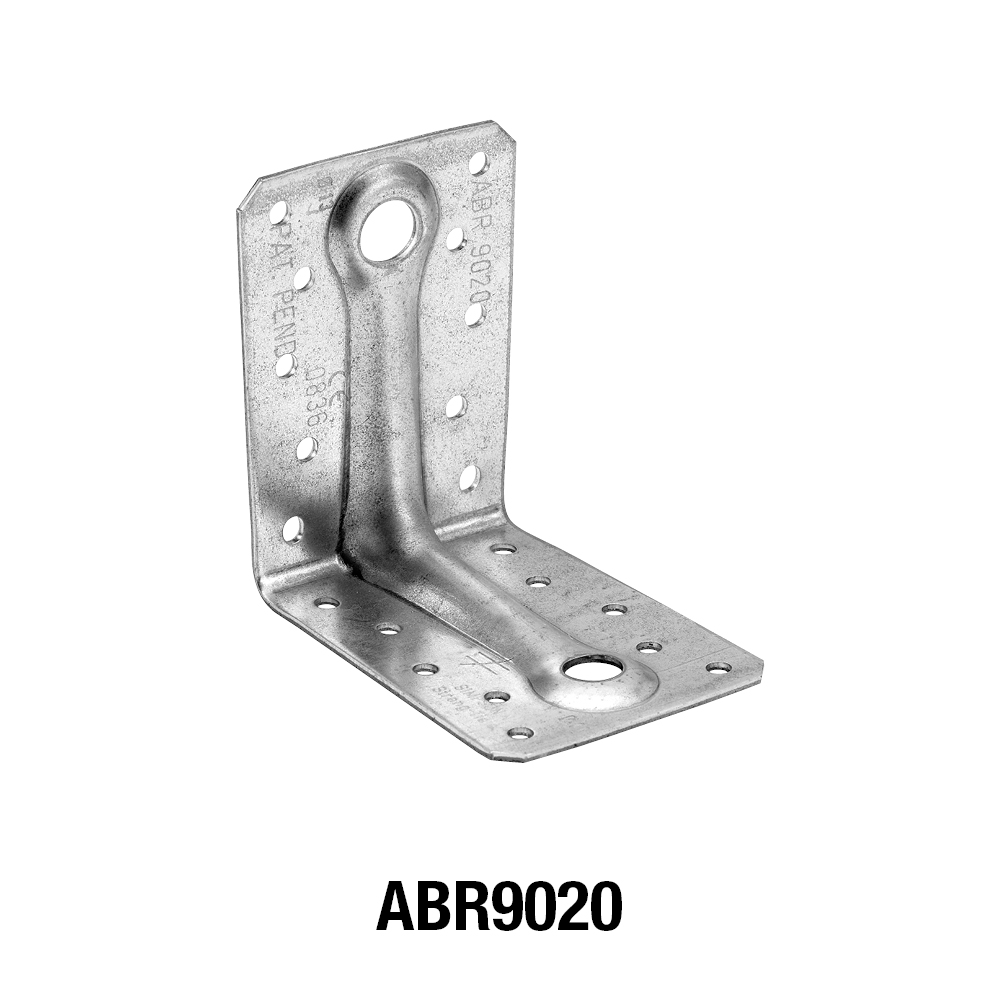

ABR9020	50.0	0.17	88	88	65	2	10	-	1	-	10	-	1	-

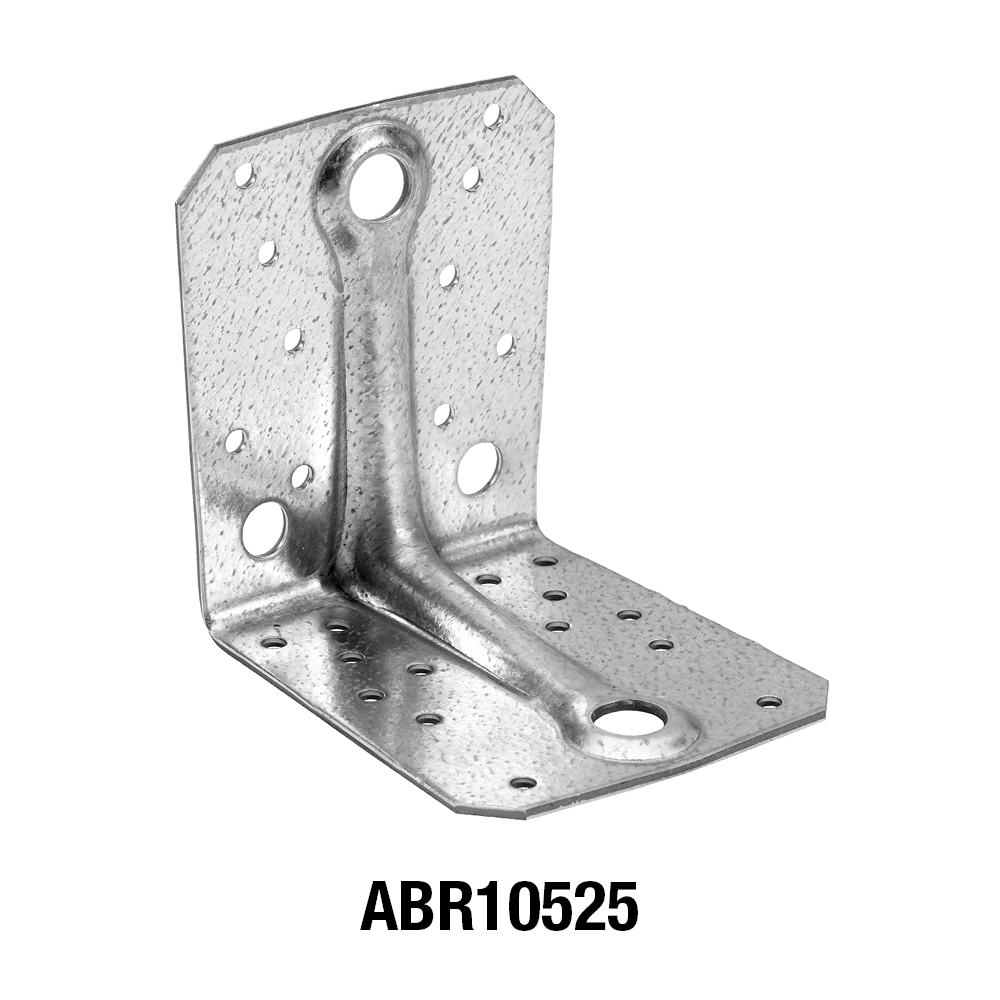

ABR10525	50.0	0.34	105	105	90	2.5	10	-	2	1	14	-	-	1

Yhdistetty kuormitus:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys - 2 kulmalevyä liitosta kohden

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
	Liitoskiinnikkeet		Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]
	Sivu A	Sivu B	R1,k				R2,k = R3,k				R4,k = R5,k(1)
	Määrä	Määrä	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CSA5.0x40	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CSA5.0x40	CNA 4,0x35	CNA 4,0x40
ABR7015	6.0	8.0	5.2	6.1	-	-	6.6	7.3	-	-	4,2 / kmod^0,3	4,8 / kmod^0,3
ABR9020	8.0	10.0	9.7	10.8	14.9	14.6	9.4	10.3	13	12.3	4,6 / kmod^0,7	4,9 / kmod^0,7
ABR10525	10.0	14.0	12.7	17.2	29.4	-	10.8	12.1	19.7	-	10,6 / kmod^0,2	-

* b = 75 mm ja e = 130 mm

Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys - 2 kulmalevyä liitosta kohden

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys
	Liitoskiinnikkeet		Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]
	Sivu A	Sivu B	R1,k			R2,k = R3,k
	Määrä	Määrä	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60
ABR9020	4.0	6.0	4.9	5.9	9.8	5.9	6.5	8.1
ABR10525	6.0	6.0	4.8	5.7	9.5	9.7	10.6	14.3

Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.

Kestävyyden ominaisarvot - Puupalkki teräkseen (6 mm) - Osittainen kiinnitys - 2 kulmalevyä liitosta kohden

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puupalkki teräkseen (6 mm) - Osittainen kiinnitys - 2 kulmalevyä liitosta kohden
	Liitoskiinnikkeet				Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]
	Sivu A		Sivu B		R1,k
	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x60
ABR9020	8.0	CNA	4.0	PDPA-75	12.1
ABR10525	10.0	CNA	4.0	PDPA-75	15.3

Asennus

Kiinnittäminen

Kuumasinkityt
Lujuusluokka 5.8

Kiinnittäminen

Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja

Tekniset huomautukset

Tekninen tieto

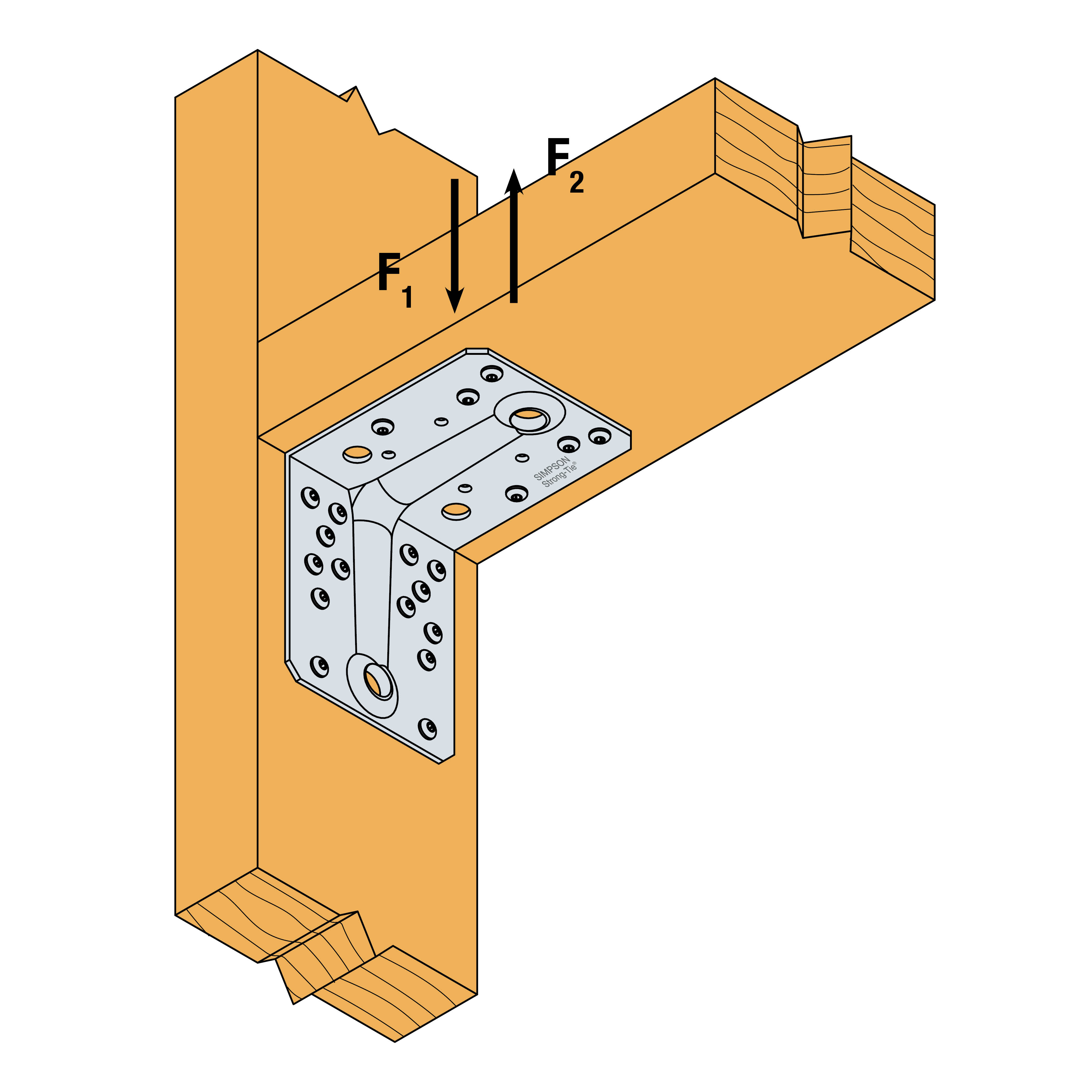

Kaksi kulmalevyä liitosta kohden
Kulmalevyt on asennettava symmetrisesti.

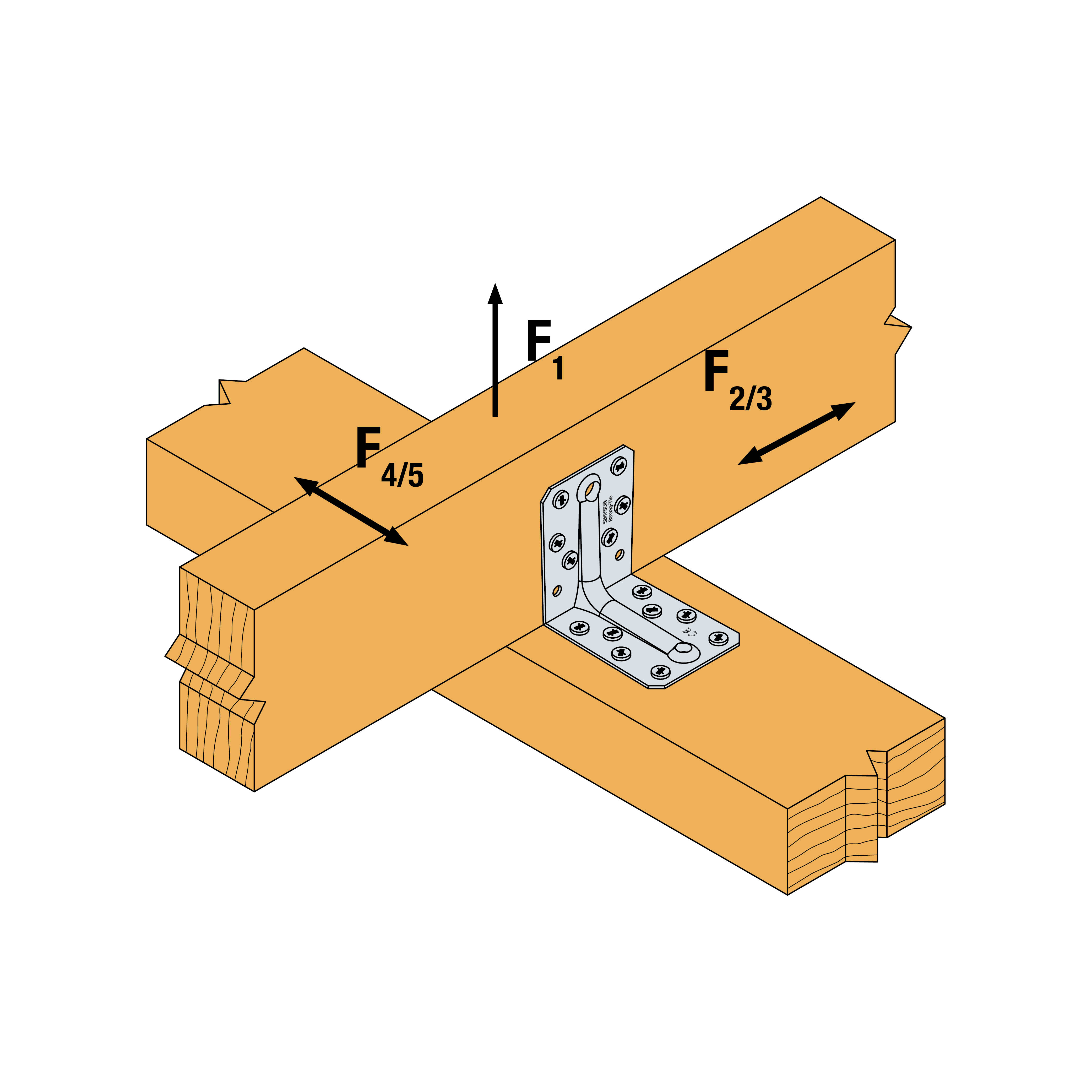

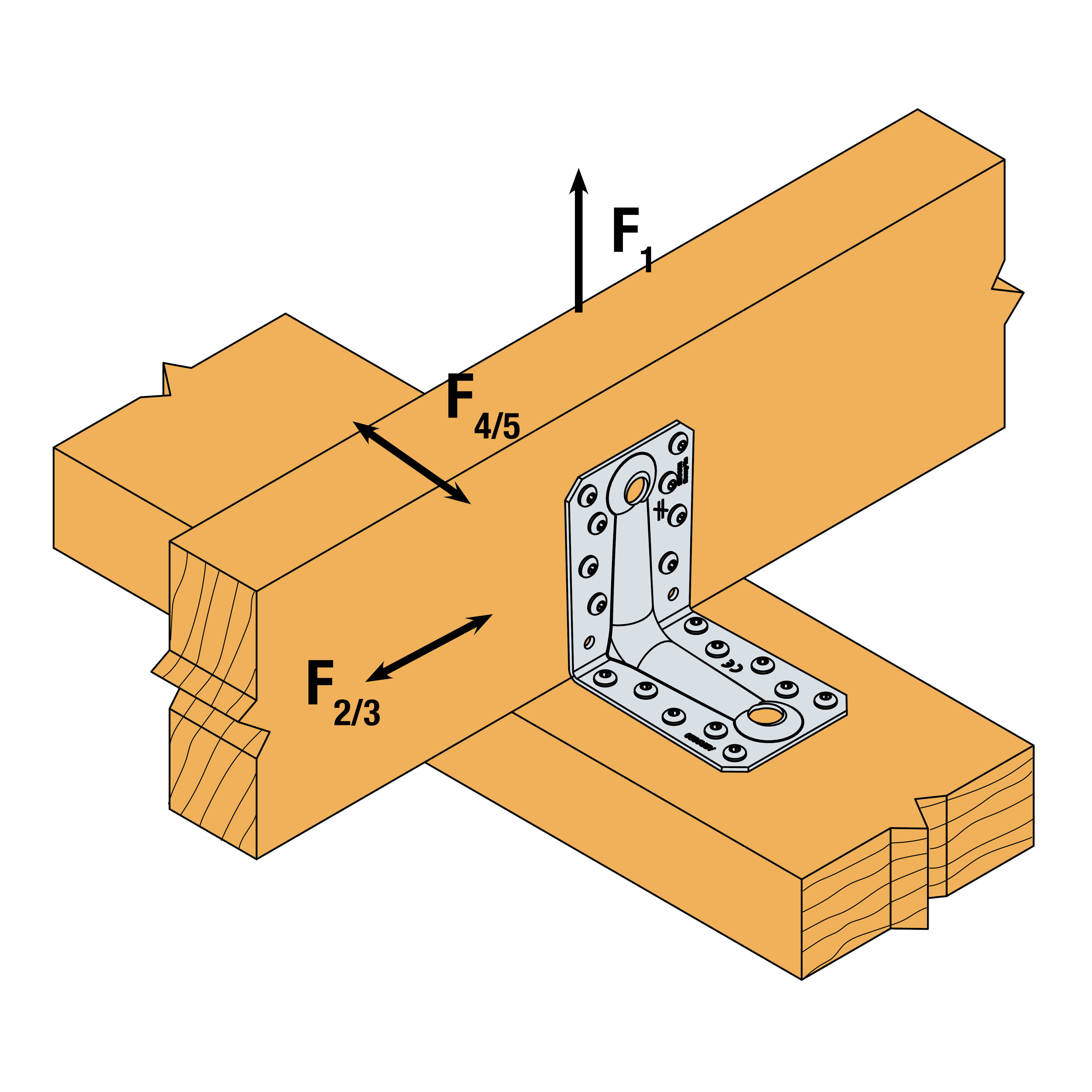

F1            Ylempää palkkia keskeltä nostava voima.
F2 ja F3    Poikittainen voima, joka vaikuttaa ylemmän palkin suuntaisesti.
F4 ja F5    Poikittainen voima, joka vaikuttaa kuvan mukaisesti korkeudella e.

Yksi kulmalevy liitosta kohden
F1             Nostava voima kulmalevyn keskiakselin linjassa etäisyydellä f kulmalevyn pystysuuntaisesta sivusta.
                Jos palkin kiepahdus on estetty, kestävyys on puolet kahdella kulmalevyllä varustetusta liitoksesta.
F2 ja F3    Poikittainen voima, joka vaikuttaa ylemmän palkin suuntaisesti.
F4            Alemman palkin suuntainen voima, joka vaikuttaa kulmalevyn keskilinjassa korkeudella e.
F5            Alemman palkin suuntainen voima, joka vaikuttaa kulmalevyn keskilinjassa korkeudella e.
