E20/3

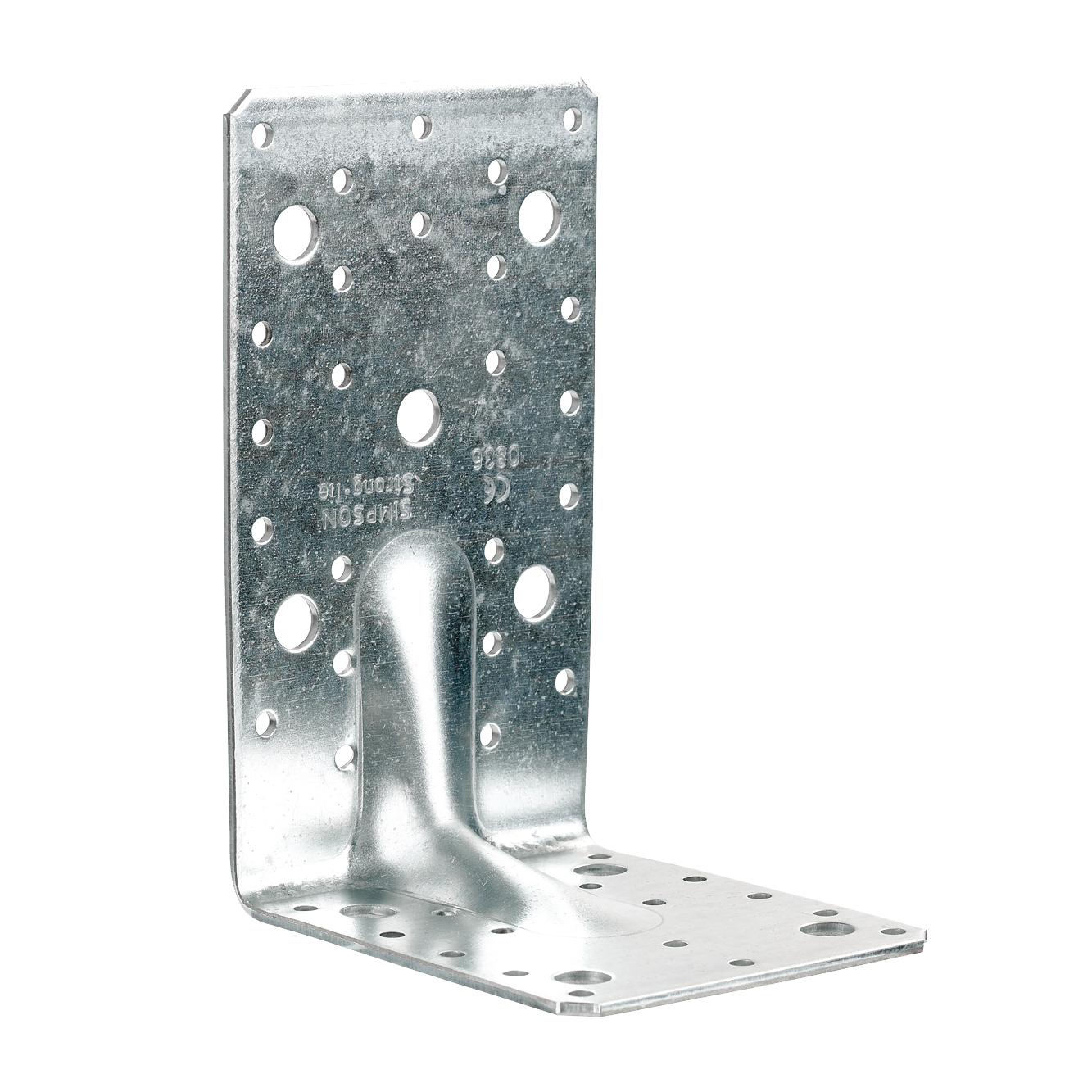

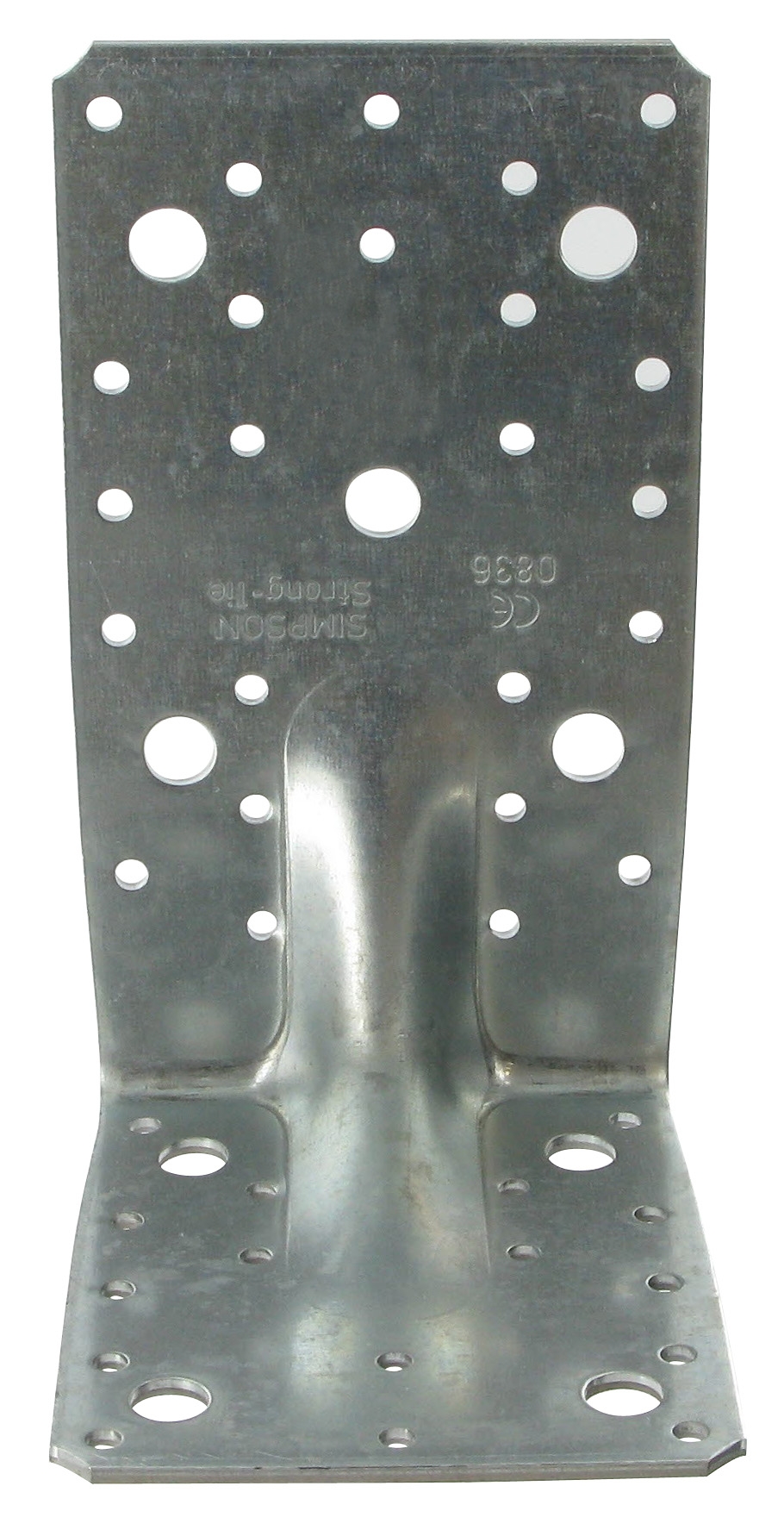

Kulmalevy keskivahvistuksella E20/3
E20/3-kulmalevyjä käytetään kantavien puurakenteiden liitoksissa.
Näissä kiinnikkeissä on vahvat keski- tai reunavahvistukset.
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
EPD
Electrogalvanized steel Z275
Indoor
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat ja ominaisarvot
Mitat
| Viite | Mitat | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Reiät, sivu A[mm] | Reiät, sivu B[mm] | |||||||
| Määrä laatikossa | Paino[kg] | A[mm] | B[mm] | C[mm] | Paksuus[mm] | Pyöreä | Pyöreä | |||
| Ø5[mm] | Pultti[mm] | Sivu B[mm] | Pultti[mm] | |||||||
| E20/3 | 25.0 | 0.58 | 170 | 113 | 95 | 3 | 24 | 5 | 16 | 4 |
Kestävyyden ominaisarvot - Palkki palkkiin - Täysi kiinnitys - 2 kulmalevyä liitosta kohden
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | |||||||
|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys | ||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||||
| Sivu A | Sivu B | R1,k | R2,k = R3,k[kN] | |||||
| Määrä | Määrä | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |
| E20/3 | 24 | 16 | 7.34 | 8.95 | 14.71 | 19.89 | 21.86 | 28.31 |
Julkaistu ominaiskantokyky perustuu lyhytaikaiseen kuormituksen kestoon ja käyttöön luokka 2 EC5:n (EN 1995) mukaan – kmod = 0,9. Muulle kuorman kestolle ja käyttöluokalle, katso ETA saadaksesi tarkemmat kantokyvyt.
Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.
Kestävyyden ominaisarvot - Palkki palkkiin - Osittainen kiinnitys - 2 kulmalevyä liitosta kohden
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | |||||||
|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys | ||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||||
| Sivu A | Sivu B | R1,k | R2,k = R3,k | |||||
| Määrä | Määrä | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |
| E20/3 | 12.0 | 9.0 | 5.56 | 6.78 | 10.97 | 15 | 16.48 | 21.51 |
Julkaistu ominaiskantokyky perustuu lyhytaikaiseen kuormituksen kestoon ja käyttöön luokka 2 EC5:n (EN 1995) mukaan – kmod = 0,9. Muulle kuorman kestolle ja käyttöluokalle, katso ETA saadaksesi tarkemmat kantokyvyt.
Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.
Kestävyyden ominaisarvot - Pilari-palkkiliitos - Osittainen kiinnitys - 2 kulmalevyä liitosta kohden
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | |||||||
|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Pilari-palkkiliitos | ||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||||
| Sivu A | Sivu B | R1,k | R2,k = R3,k | |||||
| Määrä | Määrä | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |
| E20/3 | 13.0 | 8.0 | 5.56 | 6.78 | 10.97 | 11.77 | 12.93 | 16.92 |
Julkaistu ominaiskantokyky perustuu lyhytaikaiseen kuormituksen kestoon ja käyttöön luokka 2 EC5:n (EN 1995) mukaan – kmod = 0,9. Muulle kuorman kestolle ja käyttöluokalle, katso ETA saadaksesi tarkemmat kantokyvyt.
Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.
Kestävyyden ominaisarvot - Pilari-palkkiliitos, vaihto - Osittainen kiinnitys - 2 kulmalevyä liitosta kohden
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | ||||
|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-puu liitos - Pilari-palkkiliitos, vaihto | |||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | ||||
| Sivu A | Sivu B | R2,k = R3,k | |||
| Määrä | Määrä | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |
| E20/3 | 18.0 | 16.0 | 12.67 | 15.45 | 24.14 |
Julkaistu ominaiskantokyky perustuu lyhytaikaiseen kuormituksen kestoon ja käyttöön luokka 2 EC5:n (EN 1995) mukaan – kmod = 0,9. Muulle kuorman kestolle ja käyttöluokalle, katso ETA saadaksesi tarkemmat kantokyvyt.
Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.

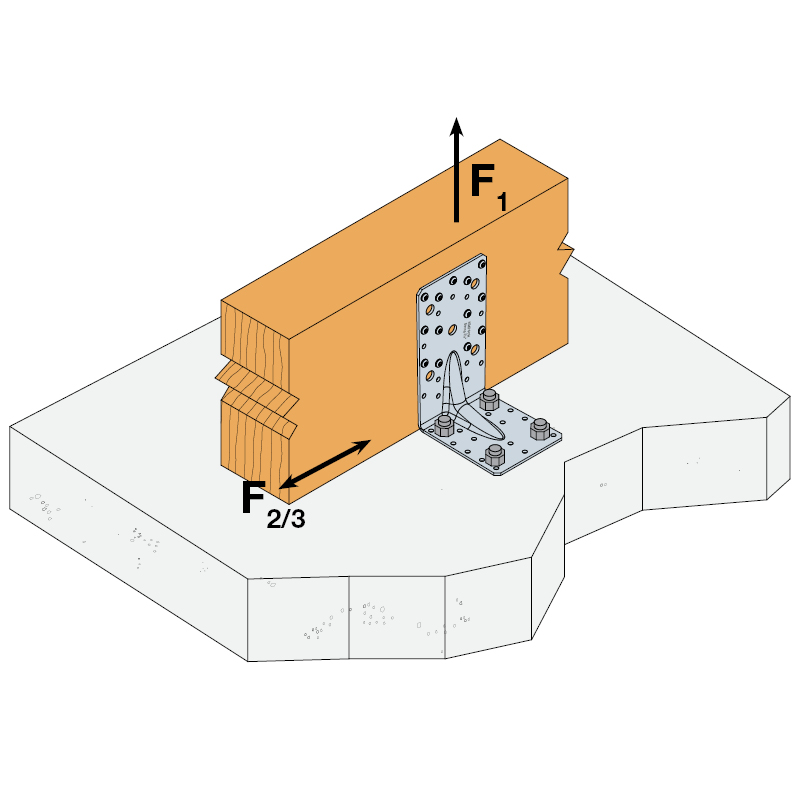

Kestävyyden ominaisarvot - Palkki betoniin liitos - Täysi kiinnitys - 2 kulmalevyä liitosta kohden
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-betoni liitos | ||||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||||||
| Sivu A | Sivu B | R1,k | R2,k = R3,k | |||||||
| Määrä | Tyyppi | Määrä | Tyyppi | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |
| E20/3 | 24 | CNA | 4 | Ø10 | 53.7 | 65.5 | 88.8 | 39 | 42.9 | 47.5 |
Julkaistu ominaiskantokyky perustuu lyhytaikaiseen kuormituksen kestoon ja käyttöön luokka 2 EC5:n (EN 1995) mukaan – kmod = 0,9. Muulle kuorman kestolle ja käyttöluokalle, katso ETA saadaksesi tarkemmat kantokyvyt.
Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.
Kestävyyden ominaisarvot - Palkki betoniin liitos - Osittainen kiinnitys - 2 kulmalevyä liitosta kohden
Mitat
| Viite | Kulmakiinnikkeen kapasiteetti | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-betoni liitos - Osittainen kiinnitys | ||||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN] | |||||||||
| Sivu A | Sivu B | R1,k | R2,k = R3,k | |||||||
| Määrä | Tyyppi | Määrä | Tyyppi | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |
| E20/3 | 13.0 | CNA | 4.0 | Ø10 | 30.2 | 36.9 | 50 | 25.4 | 28 | 31 |
Julkaistu ominaiskantokyky perustuu lyhytaikaiseen kuormituksen kestoon ja käyttöön luokka 2 EC5:n (EN 1995) mukaan – kmod = 0,9. Muulle kuorman kestolle ja käyttöluokalle, katso ETA saadaksesi tarkemmat kantokyvyt.
Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.

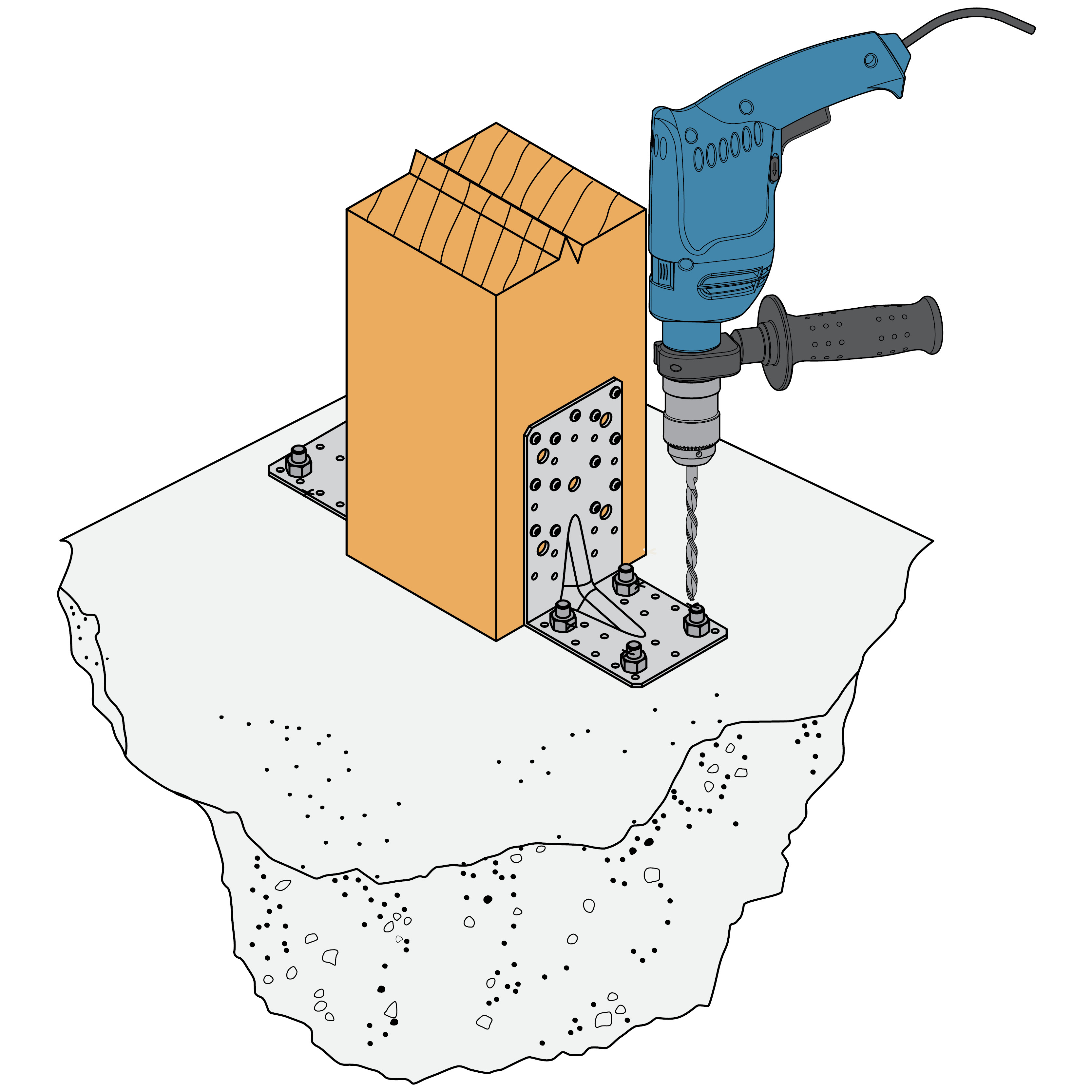

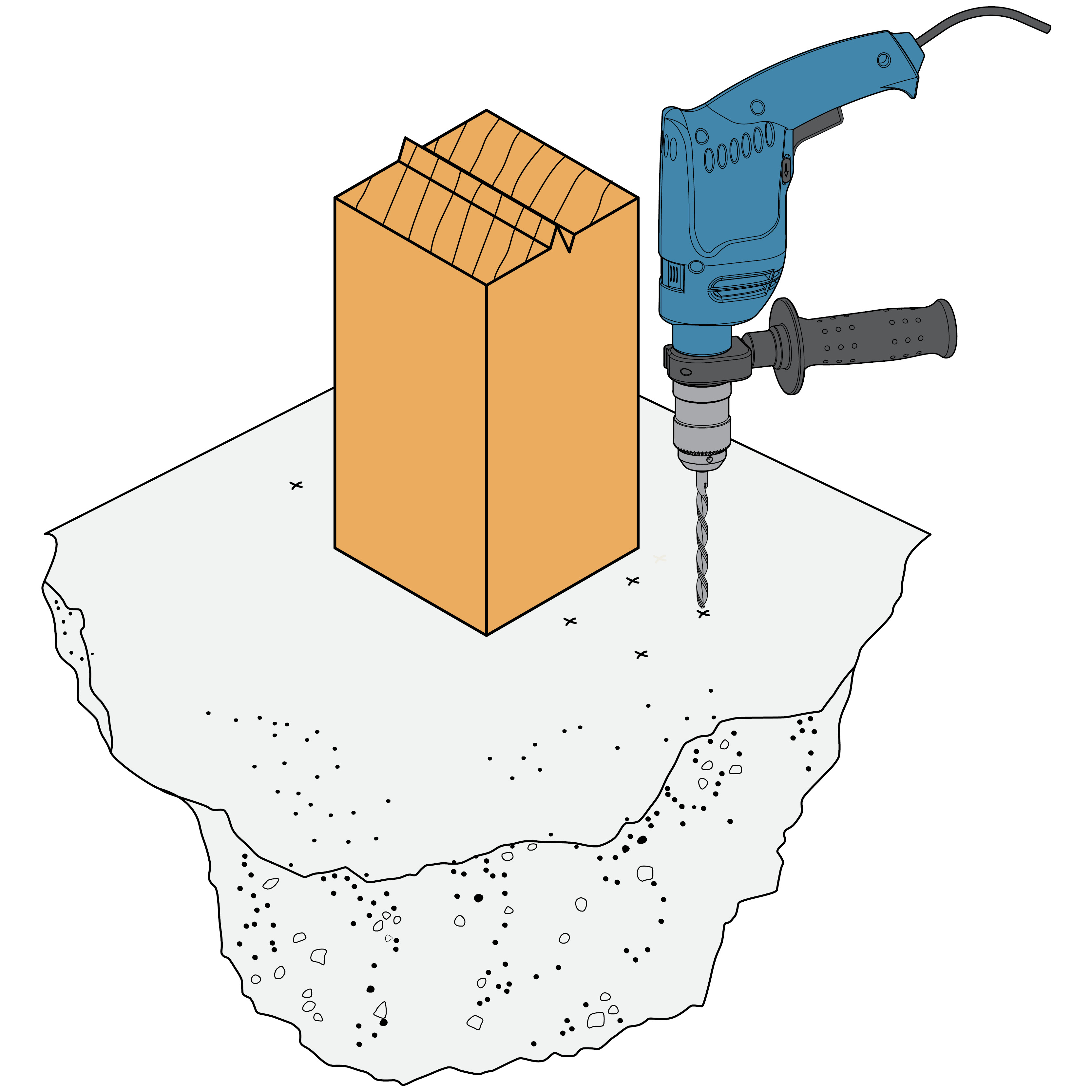

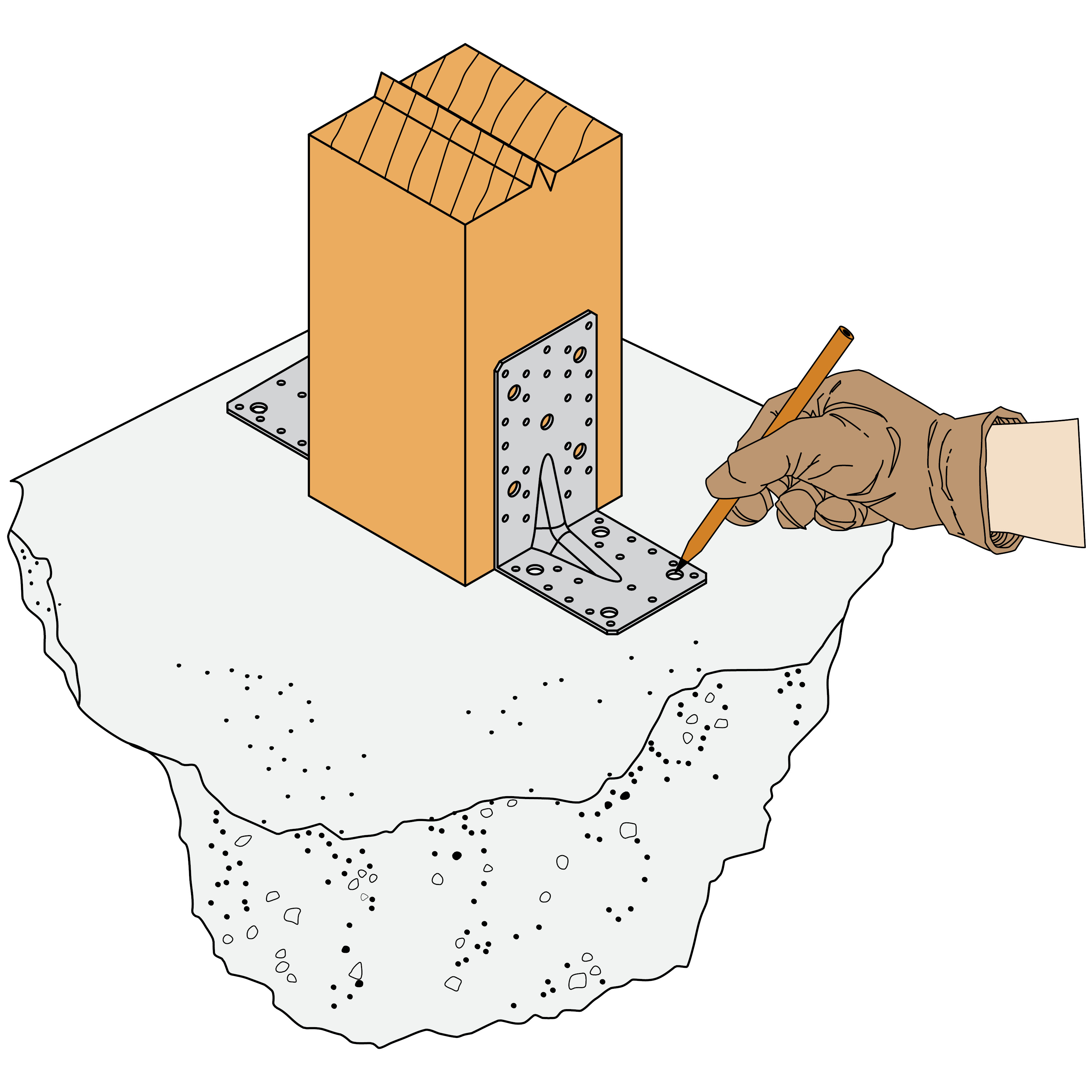

Asennus
Asennus
Tekniset huomautukset
CAD- ja BIM-kirjasto
2D
E20/3
-
-
-
-
-
-
-
-
3D
E20/3
-
-
-
-
-
3D Simplified
