CNAPC34

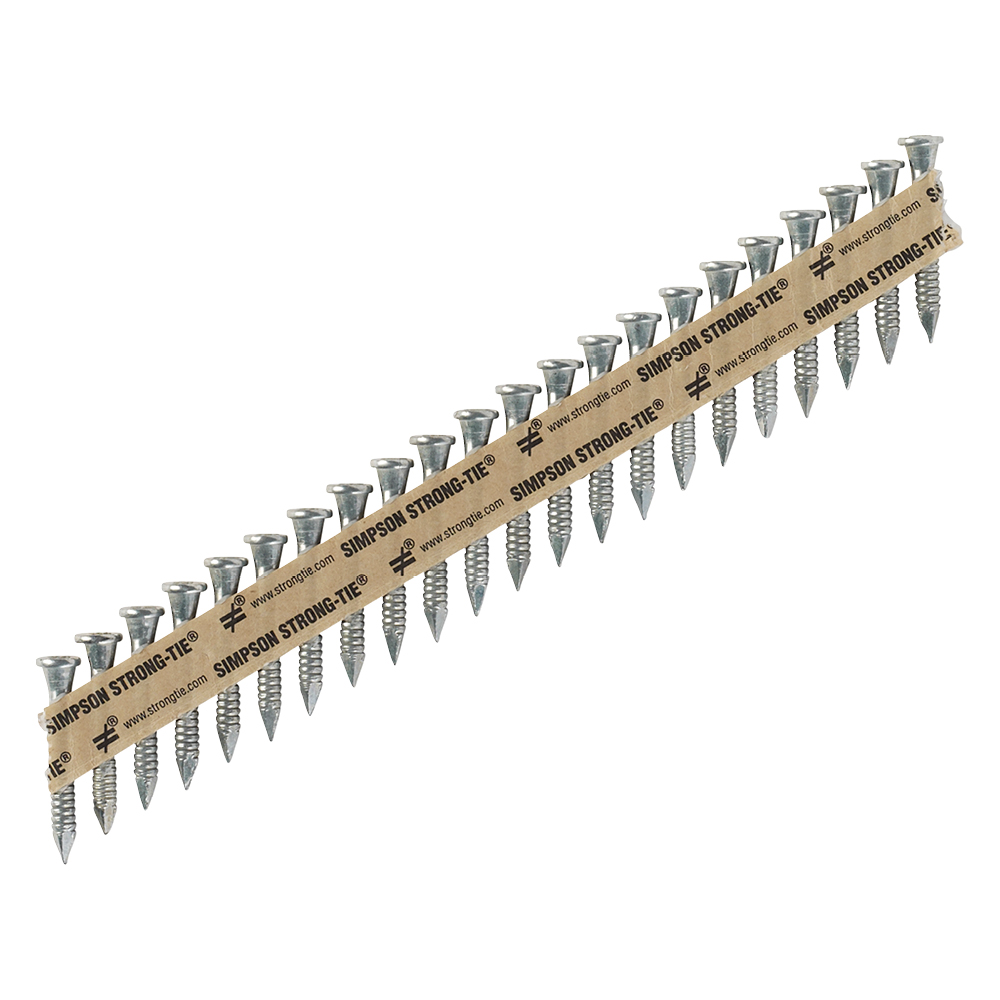

Nauhoitetut naulauslevynaulat

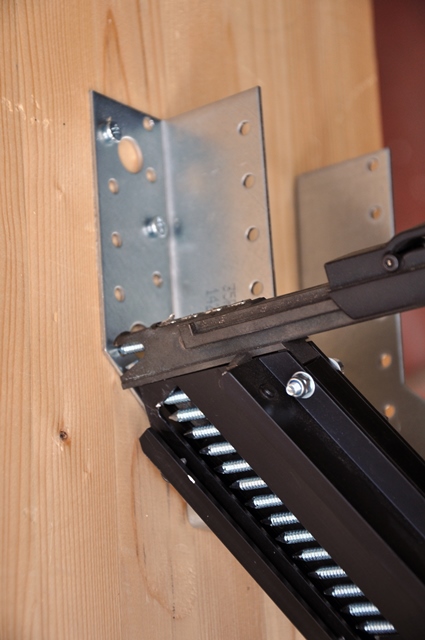

Simpson Strong-Tien CNA-ankkurinaulat soveltuvat markkinoiden yleisimpiin naulaimiin, joissa naulan kulma on 34°.
CE-merkitty
Tekninen hyväksyntä
EPD
Electrogalvanized steel 12 µm
Käyttöluokka 2
Indoor
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat ja kestävyyden ominaisarvot
Mitat
| Viite | Mitat[mm] | Nails loads | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | QD information | Kestävyyden ominaisarvot[kN] | |||||||

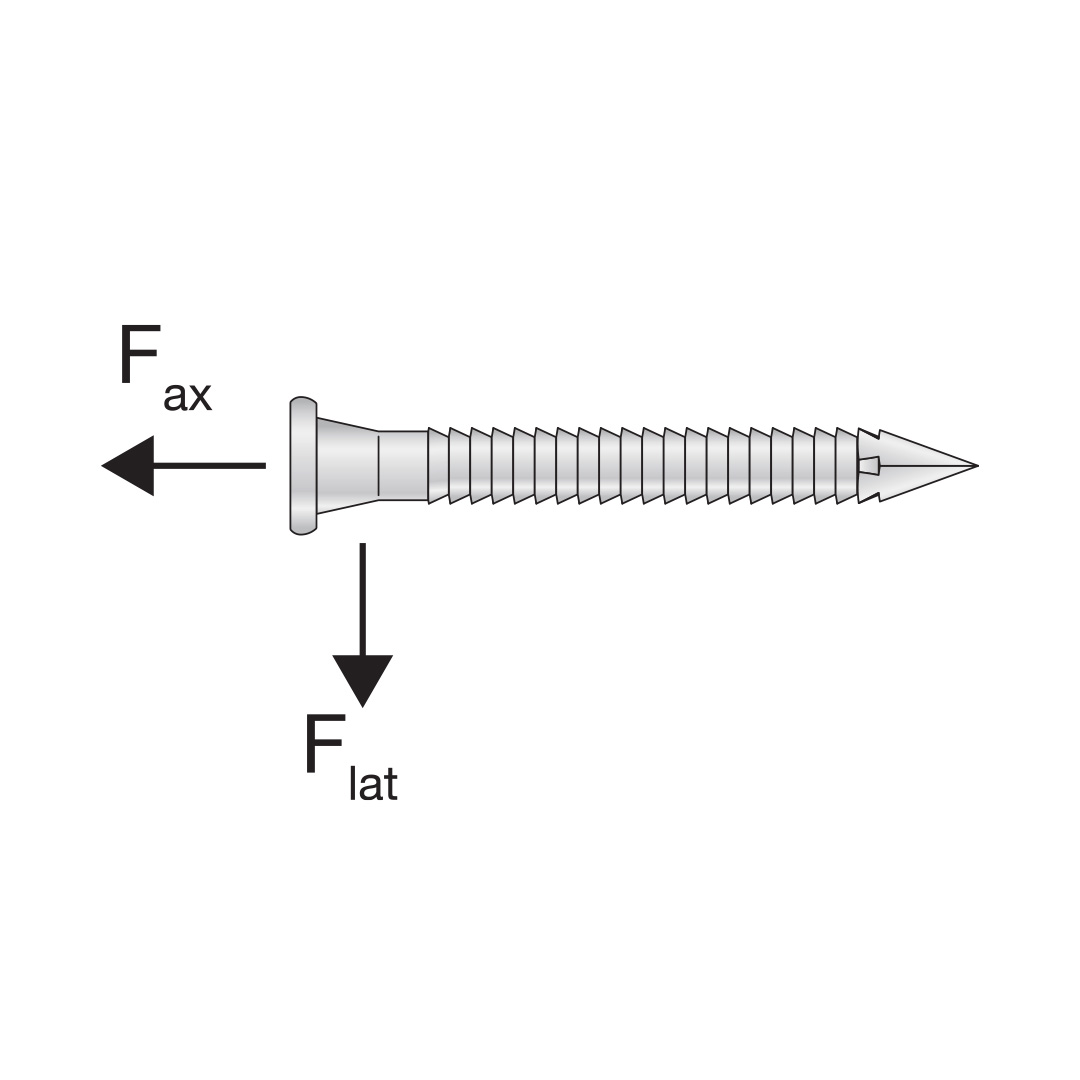

| DB nr. | NOBB nr. | Määrä / pakkaus | d[mm] | L[mm] | dₕ[mm] | hₜ[mm] | Naulojen määrä / vanne | Rₗₐₜ,ₖ[kN] | Rₐₓ,ₖ[kN] | |
| CNA4.0X35PC34 | 1897085 | 51561493 | 1500.0 | 4 | 35 | 7 | 1.5 | 22.0 | 1.66 | 0.61 |
| CNA4.0X40PC34 | 1897086 | 51561504 | 1500.0 | 4 | 40 | 7 | 1.5 | 22.0 | 1.83 | 0.74 |
| CNA4.0X50PC34 | 1897087 | 51561512 | 1000.0 | 4 | 50 | 7 | 1.5 | 22.0 | 2.22 | 0.98 |
| CNA4.0X60PC34 | 1897088 | 51561523 | 1000.0 | 4 | 60 | 7 | 1.5 | 22.0 | 2.36 | 1.23 |

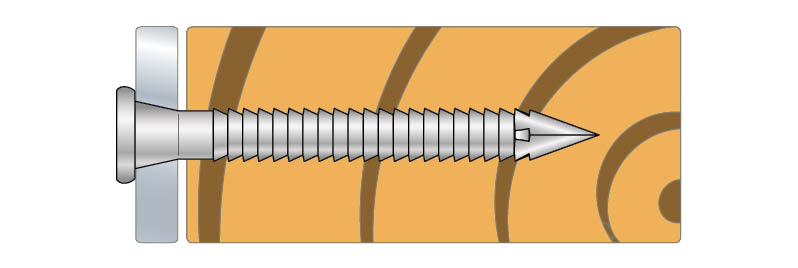

Kantokyvyt on ilmoitettu 2 mm paksuille teräslevyille ja lujuusluokan C24 puutavaralle. Katso muita paksuuksia ja lujuusluokkia koskevat kantokyvyt asiakirjasta ETA-04/0013.
