AG922

Massiivinen, erittäin kantava kulmalevy

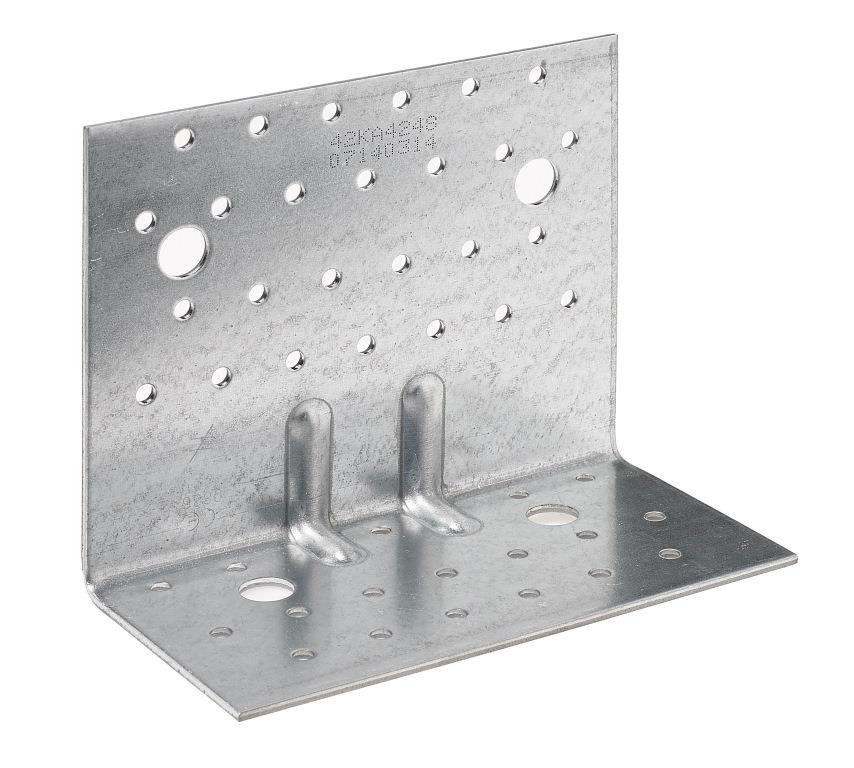

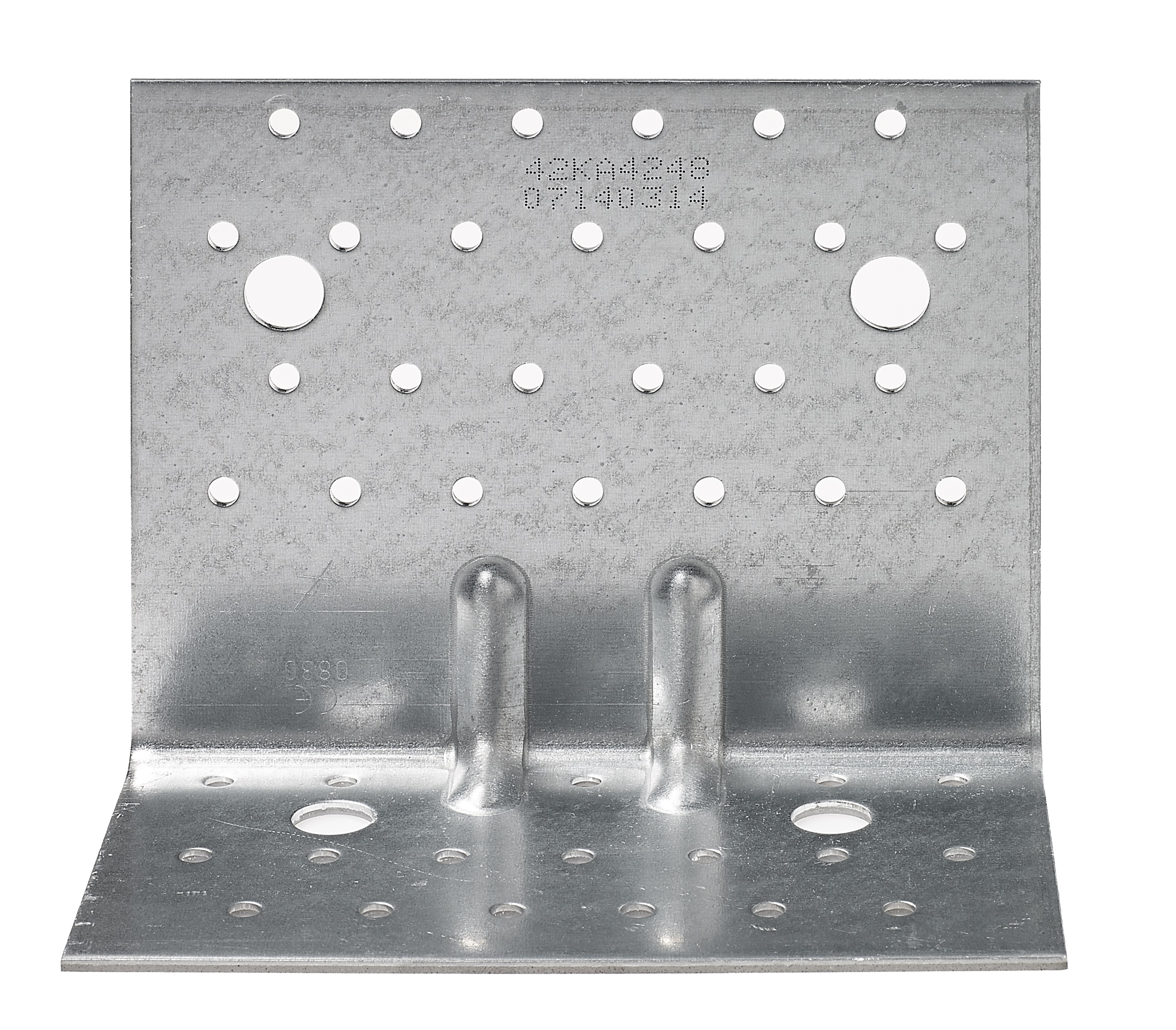

AG922 on uusi, massiivinen kulmalevy, joka on valmistettu 2,5 mm paksusta galvanoidusta teräksestä. Levyn kaksi vahviketta parantavat kiinnikkeen kantavuutta.

CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
Indoor
Indoor
Electrogalvanized steel Z275
Electrogalvanized steel Z275
Käyttöluokka 2
Käyttöluokka 2
EPD
EPD
Saatavila Connector Selectorista
Saatavila Connector Selectorista

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Vahva, tarkasti dokumentoitu kiinnike
  • CE-hyväksytty
  • Tarjoaa paljon mahdollisuuksia moderniin rakentamiseen, jossa käytetään betoni–puu-kokoonpanoja

Sovellus

Liitos

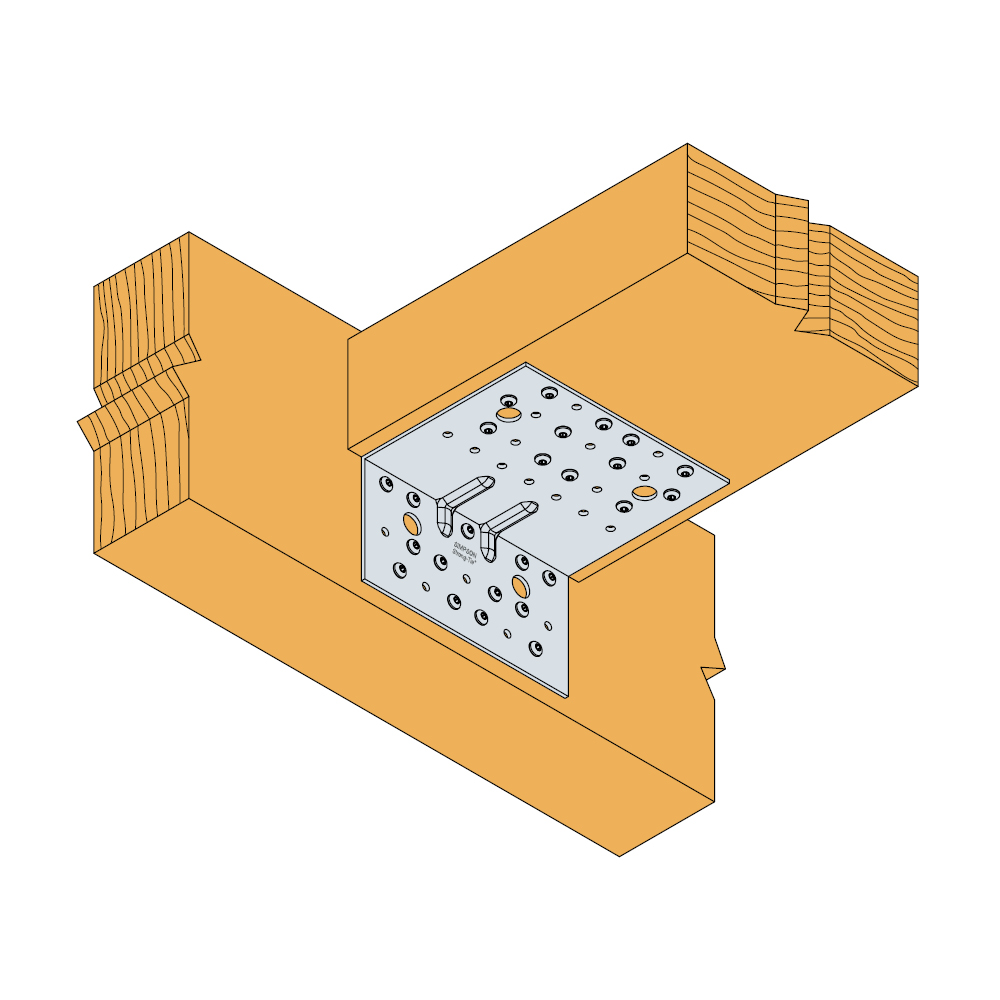

  • Puu-puu liitos
  • Puu-betoni liitos

Käyttötarkoitus

  • Pienten palkkien kiinnitys

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

ViiteMitat
Mitat ja ominaisarvot[mm]Reiät, sivu A[mm]Reiät, sivu B[mm]Muu
A[mm]B[mm]C[mm]Paksuus[mm]PyöreäPyöreä Määrä laatikossaPaino[kg]
Ø5[mm]Ø13Ø5[mm]Ø13[mm]
AG922121791502.526218225.00.54

Kestävyyden ominaisarvot - Palkki-palkkiliitos - 2 kulmalevyä liitosta kohden

ViiteKulmakiinnikkeen kapasiteetti
Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
LiitoskiinnikkeetKestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]
Sivu ASivu BR₁,ₖR₂,ₖ=R₃,ₖ[kN]
MääräMääräCNA 4,0x50CNA 4,0x50
AG922161318.529.5

Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.

Kestävyyden ominaisarvot - Palkki-pilariliitokset - 2 kulmalevyä liitosta kohden

ViiteKulmakiinnikkeen kapasiteetti
Kestävyyden ominaisarvot - Pilari-palkkiliitos
LiitoskiinnikkeetKestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]
Sivu ASivu BR₁,ₖ
MääräMääräCNA 4,0x50
AG92212.013.019.5

Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.

Kestävyyden ominaisarvot - Palkki betoniin liitos - 2 kulmalevyä liitosta kohden

ViiteKulmakiinnikkeen kapasiteetti
Kestävyyden ominaisarvot - Palkki betoniin liitos
LiitoskiinnikkeetKestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]
Sivu ASivu BR₁,ₖR₂,ₖ=R₃,ₖ
MääräTyyppiMääräTyyppiCNA 4,0x50CNA 4,0x50
AG92216.0CNA*2.0Ø1230.648.2

* Katso ominaiskantokykytaulukon sarakkeista kiinnitystyypit, joita voidaan käyttää laipassa A. Kapasiteetit vaihtelevat käytetyn kiinniketyypin mukaan.

Pultin mitoitusvastusvaatimus R#,d määräytyy kaavalla (pulttikerroin x liitoksen mitoituskuormitus F#,d) vaaditulle kuormitussuunnalle ja kiinnikkeelle. Katso sopivat ankkurit Simpson Strong-Tie -ankkurituotevalikoimasta. Tyypillisiä ankkuriratkaisuja ovat BOAXII, SET-XP, WA, AT-HP riippuen betonityypistä, välietäisyyksistä ja reunaetäisyyksistä.

Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.

Kestävyyden ominaisarvot - Palkki betoniin liitos - 2 kulmalevyä liitosta kohden

ViiteKulmakiinnikkeen kapasiteetti
Kestävyyden ominaisarvot - Palkki betoniin liitos
LiitoskiinnikkeetKestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden[kN]
Sivu ASivu BR₁,ₖ
MääräTyyppiMääräTyyppiCNA 4,0x50
AG92212.0CNA*2.0Ø1237.5

* Katso ominaiskantokykytaulukon sarakkeista kiinnitystyypit, joita voidaan käyttää laipassa A. Kapasiteetit vaihtelevat käytetyn kiinniketyypin mukaan.

Pultin mitoitusvastusvaatimus R#,d määräytyy kaavalla (pulttikerroin x liitoksen mitoituskuormitus F#,d) vaaditulle kuormitussuunnalle ja kiinnikkeelle. Katso sopivat ankkurit Simpson Strong-Tie -ankkurituotevalikoimasta. Tyypillisiä ankkuriratkaisuja ovat BOAXII, SET-XP, WA, AT-HP riippuen betonityypistä, välietäisyyksistä ja reunaetäisyyksistä.

Yksittäisen kiinnikkeen vastusarvojen saamiseksi yllä olevan taulukon arvot tulee jakaa kahdella edellyttäen, että tuettu palkki on lukittu pyörimään. Katso ETA-06/0106, jos palkki voi pyöriä vapaasti.

Kestävyyden ominaisarvot - Palkki-palkkiliitos - 1 kulmalevy liitosta kohden - F4

ViiteKulmakiinnikkeen kapasiteetti
Kestävyyden ominaisarvot - Puu-puu liitos
LiitoskiinnikkeetKestävyyden ominaisarvot - 1 kulmalevy liitosta kohden[kN]
Sivu ASivu BR4,k
MääräMääräCNA 4,0x50
AG92212.013.022.6

Kestävyyden ominaisarvot - Palkki-palkkiliitos - 1 kulmalevy liitosta kohden - F4

ViiteKulmakiinnikkeen kapasiteetti
Kestävyyden ominaisarvot - Palkki betoniin liitos
LiitoskiinnikkeetKestävyyden ominaisarvot - 1 kulmalevy liitosta kohden[kN]
Sivu ASivu BR4,k
MääräTyyppiMääräTyyppiCNA 4,0x50
AG92212.0CNA*2.0Ø1224.8

Asennus

Asennus

Kiinnittäminen

Kiinnitys puuhun:

  • CNA-naulauslevynauloja
  • CSA-ruuveja
  • Pultit
  • LAG-ruuvit

Kiinnitys betoniin:

  • mekaaniset ankkurit: WA
  • kemialliset ankkurit: AT-HP + LMAS

Tekniset huomautukset

Tekninen tieto

Kaksi kulmalevyä liitosta kohden
Kulmalevyt on asennettava symmetrisesti.
F1            Ylempää palkkia keskeltä nostava voima.
F2 ja F3    Poikittainen voima, joka vaikuttaa ylemmän palkin suuntaisesti.
F4 ja F5    Poikittainen voima, joka vaikuttaa kuvan mukaisesti korkeudella e.

Yksi kulmalevy liitosta kohden
F1             Nostava voima kulmalevyn keskiakselin linjassa etäisyydellä f kulmalevyn pystysuuntaisesta sivusta.
                Jos palkin kiepahdus on estetty, kestävyys on puolet kahdella kulmalevyllä varustetusta liitoksesta.
F2 ja F3    Poikittainen voima, joka vaikuttaa ylemmän palkin suuntaisesti.
F4            Alemman palkin suuntainen voima, joka vaikuttaa kulmalevyn keskilinjassa korkeudella e.
F5            Alemman palkin suuntainen voima, joka vaikuttaa kulmalevyn keskilinjassa korkeudella e.
