MTLD

Massiivipuun kuljetusankkuri

MTLD-massiivipuutavaran nostolaite tarjoaa nopean ja tehokkaan tavan paneelien ja palkkien pystyttämiseen. Se kiinnittyy nopeasti ja irtoaa helposti yhdellä ruuvilla, joka on ankkuroitu massiivipuuelementtiin, mikä säästää aikaa kiinnitysprosessin aikana.

Tekniset tiedot
CE-merkitty
Electrogalvanized steel 12 µm

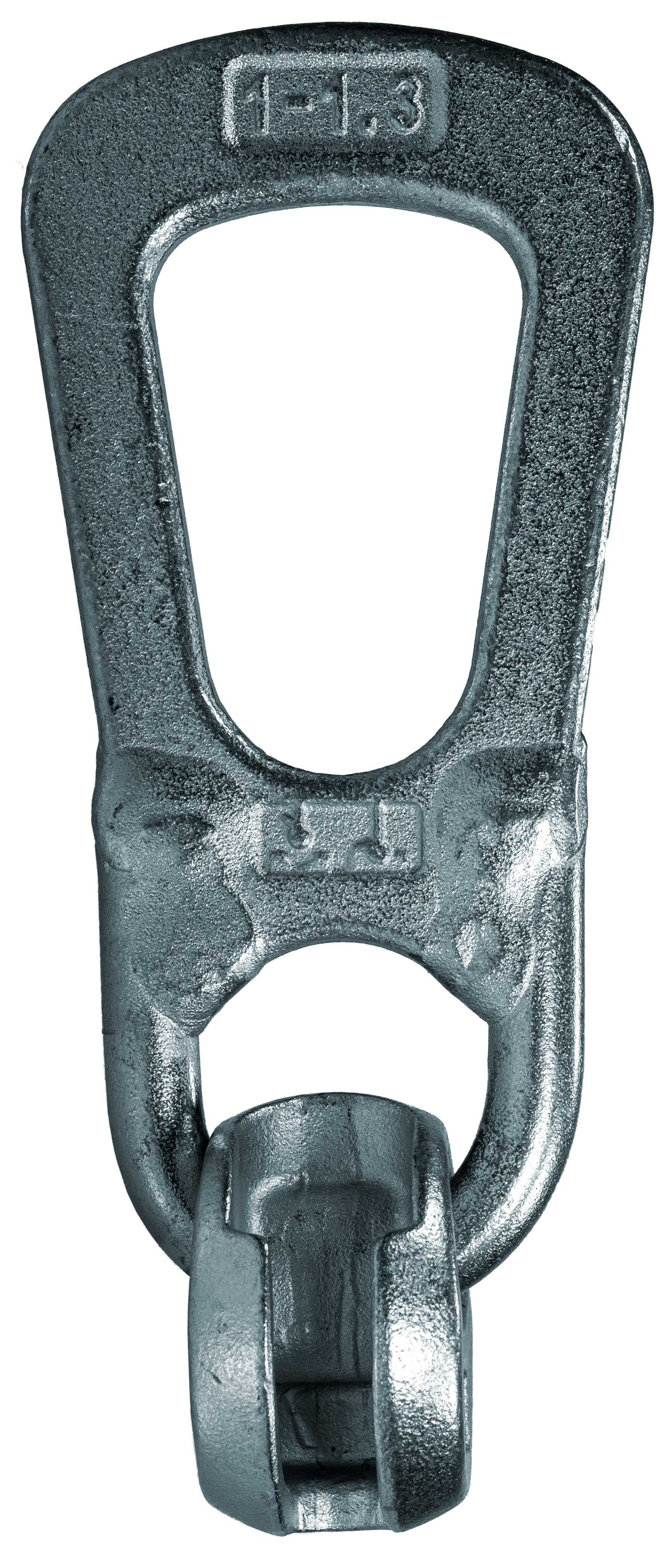

C_MTLD_ProdPho_Pho_Prod_LightLiftingDevice-MassTimber_C0

Tuotteen yksityiskohdat

Kuvat

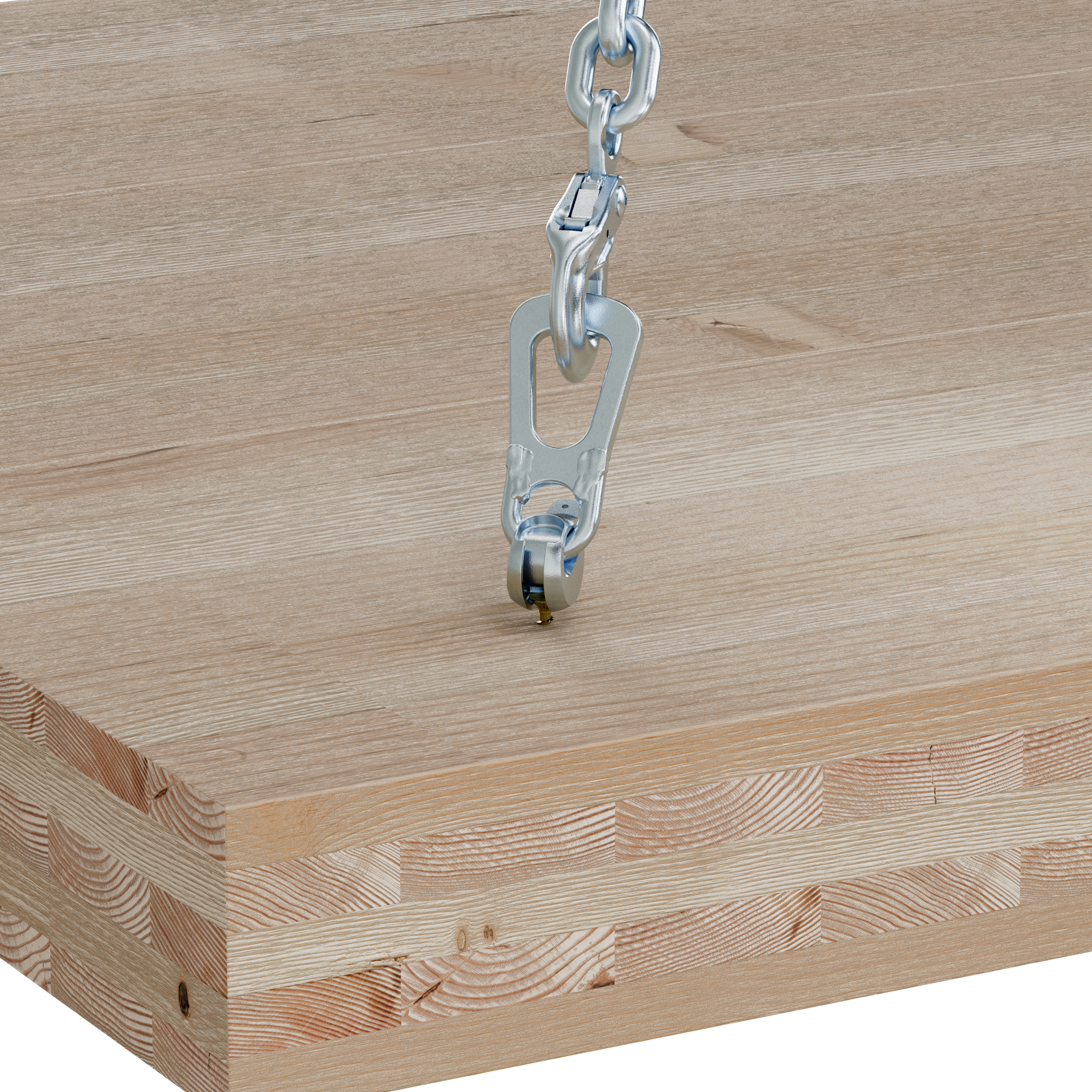

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging-Detail_C0

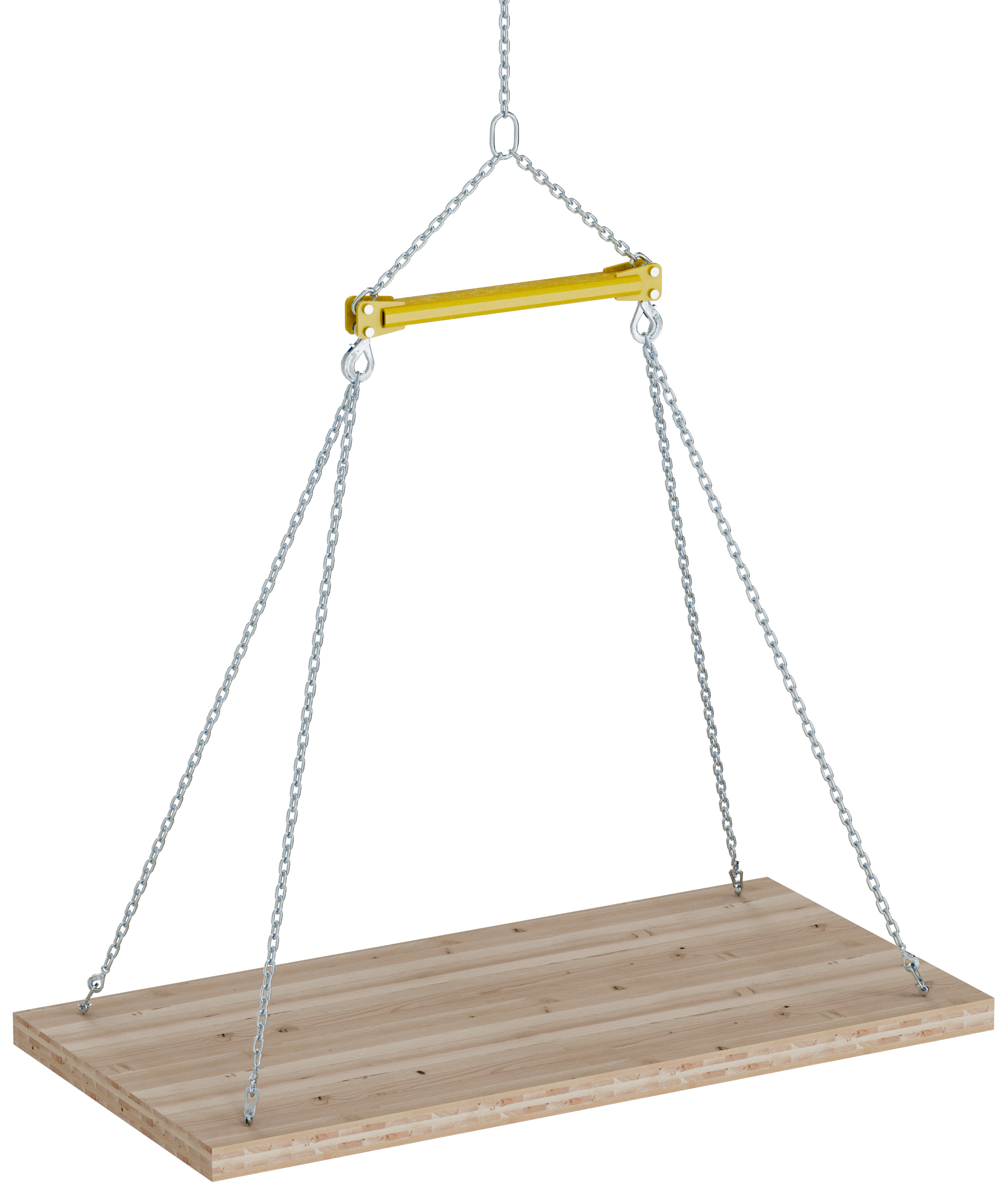

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging_C0

Ominaisuudet

Materiaali

  • Teräs
  • Sinkitty

Sovellus

Edut

  • Nopea kiinnitys ja irrottaminen
  • Kiinnitetään yhdellä ruuvilla
  • Kuormitusluokitus useilla ruuvivaihtoehdoilla
  • Ruuvi asennetaan upotuksella tai ilman
  • Koneturvallisuusdirektiivin 2006/42/EY mukainen

Asennus

  • Katso kuljetusankkurin suunnitteluopas TEB-C-LIFTING-EU, jossa on varoitukset, asennusohjeet ja tiedot MTLD:n kiinnityssuunnittelusta, kuormista, kapasiteeteista ja huollosta.
  • Älä käytä MTLD:tä ennen kuin olet lukenut kaikki varoitukset, vastuuvapauslausekkeet, ohjeet ja tiedot tällä sivulla sekä teknisissä tiedotteissa TEB-C-LIFTING-EU ja MANUAL-EU-MTLD.
  • Pätevän suunnittelijan on määritettävä ruuvi (SSH tai täyskierreruuvi, jonka halkaisija on 12 mm ja jossa on uppokanta). Ruuvit voidaan asentaa porakoneella MANUAL-EU-MTLD-ohjeiden mukaisesti.

Tekniset tiedot

Mitat

C_MTLD_ProdIll_Ill_Prod_FR_CY

Mitat

Tuotenro Mitat [mm] Paino [kg]
A B C Pakkauksen sisältö
MTLD-R2E78158532 lifting devices, 1 gauge0.93

Tuotteen sallitut kapasiteetit – asennus ilman jyrsittyä taskua

Tuotenro Nostokapasiteetti - kohtisuora ruuvi - 1 ruuvi
Sallittu vetokuormitus [F] [kg]
θ = 90° θ = 60°
SSH12.0X100 SSH12.0X160 ESCRFTC12,0X260 SSH12.0X100 SSH12.0X160 ESCRFTC12,0X260
MTLD-R2E2825611126244486975

Other lengths are possible, the screw's capacity must be checked by a professional designer.

Tuotteen sallitut kapasiteetit – asennus jyrsityllä taskulla

Tuotenro Nostokapasiteetti – kohtisuora ruuvi ja jyrsitty tasku – 1 ruuvi
Allowable tension load [F] [kg]
60° ≤ θ ≤ 90°
SSH12X100 SSH12.0X160 ESCRFTC12,0X260
MTLD-R2E2825611126

Other lengths are possible, the screw's capacity must be checked by a professional designer.

Asennus

Technical Notes

Autres

guide-eu-mtld-1.pdf (2.34 MB)
