SPR

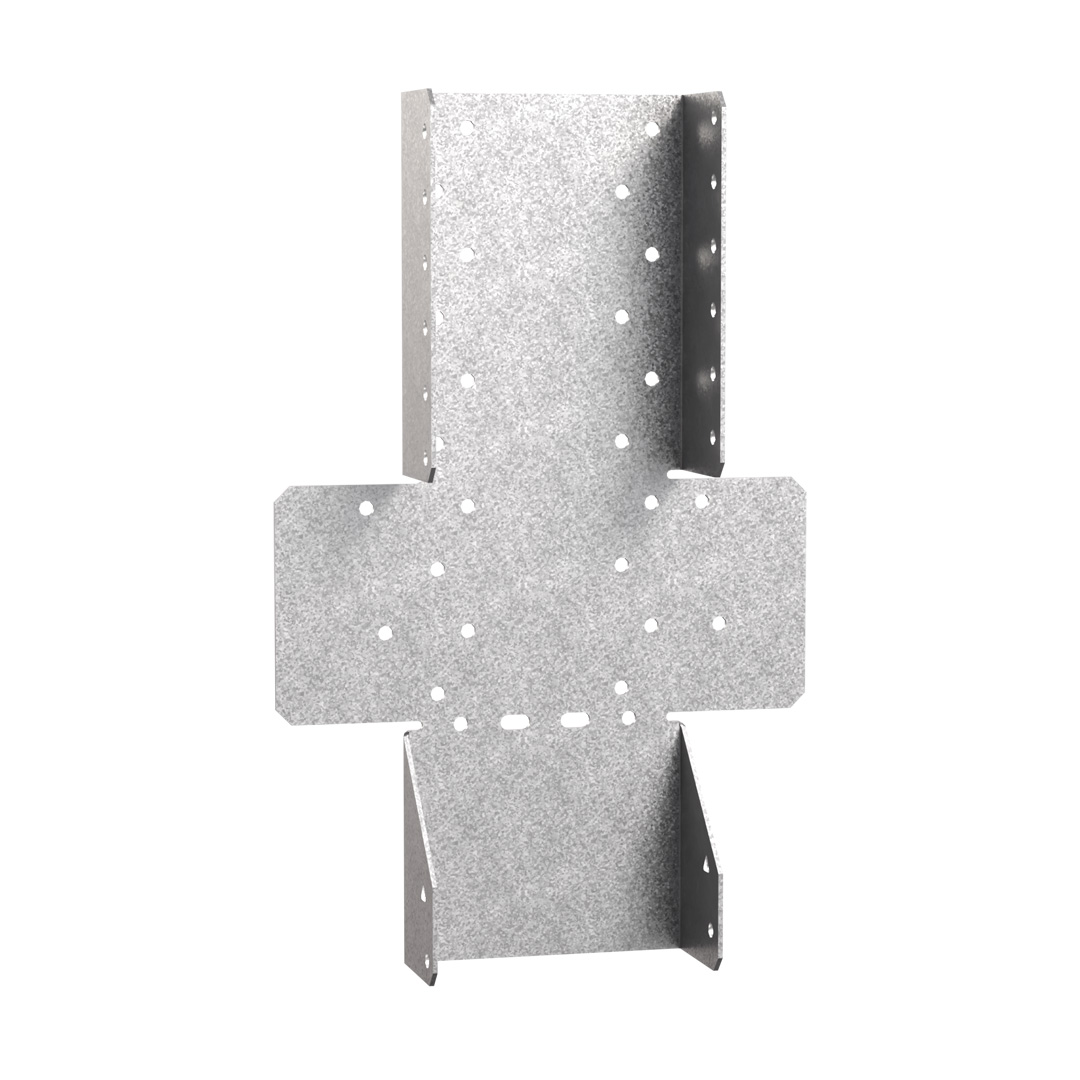

Palkkikenkä 45° asteen kulmassa
Tällä säädettävällä palkkikengällä voidaan kiinnittää palkkeja puuhun tai betoniin. Kulma voi olla enintään 45° alas- tai ylöspäin. Huomautus: kiinnike on säädettävä yhdellä kertaan oikeaan kulmaan.
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
EPD
Electrogalvanized steel 20 µm
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat ja ominaisarvot
Mitat
| Viite | Mitat | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat, SB[mm] | Mitat ja ominaisarvot[mm] | Reiät HB | Reiät, SB | ||||||||||
| Määrä laatikossa | Paino[kg] | Korkeus | Leveys | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | t[mm] | Pyöreä | Pyöreä | |||
| Minimi[mm] | Maksimi[mm] | Minimi[mm] | Maksimi[mm] | Ø5[mm] | Ø5[mm] | |||||||||

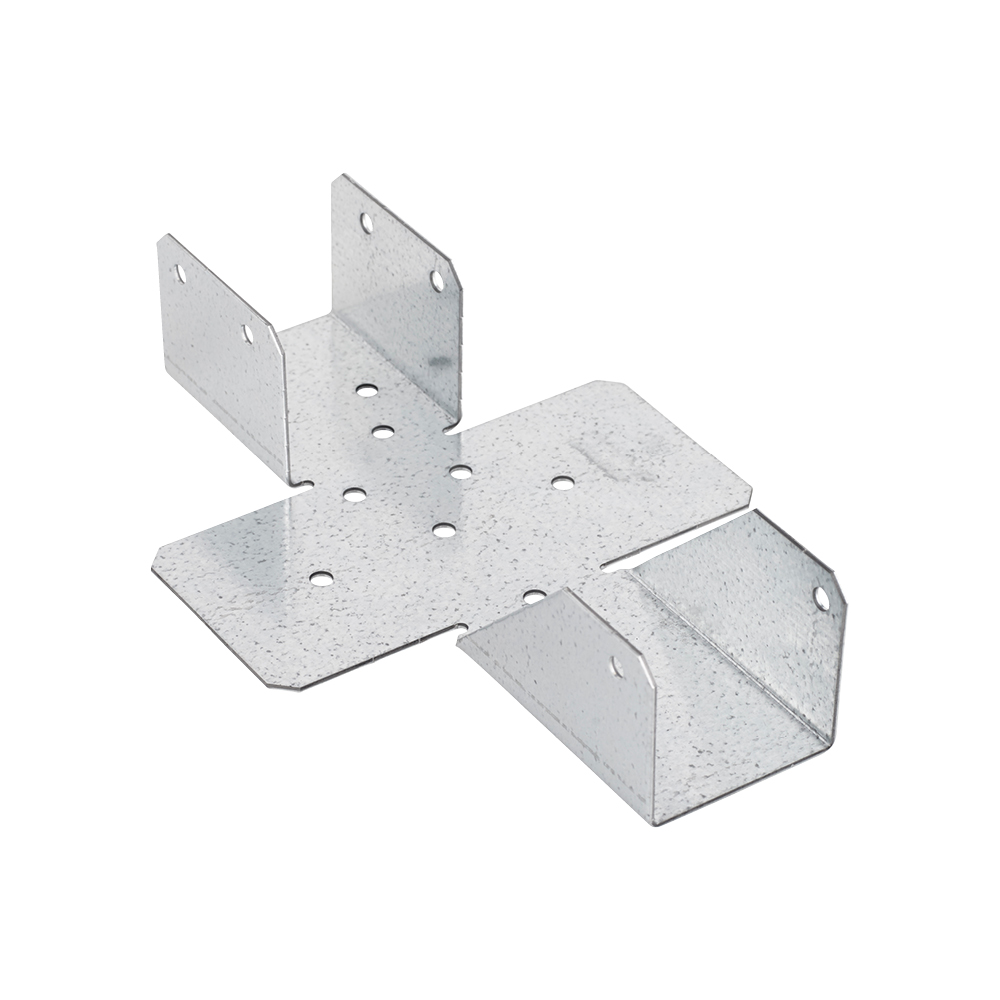

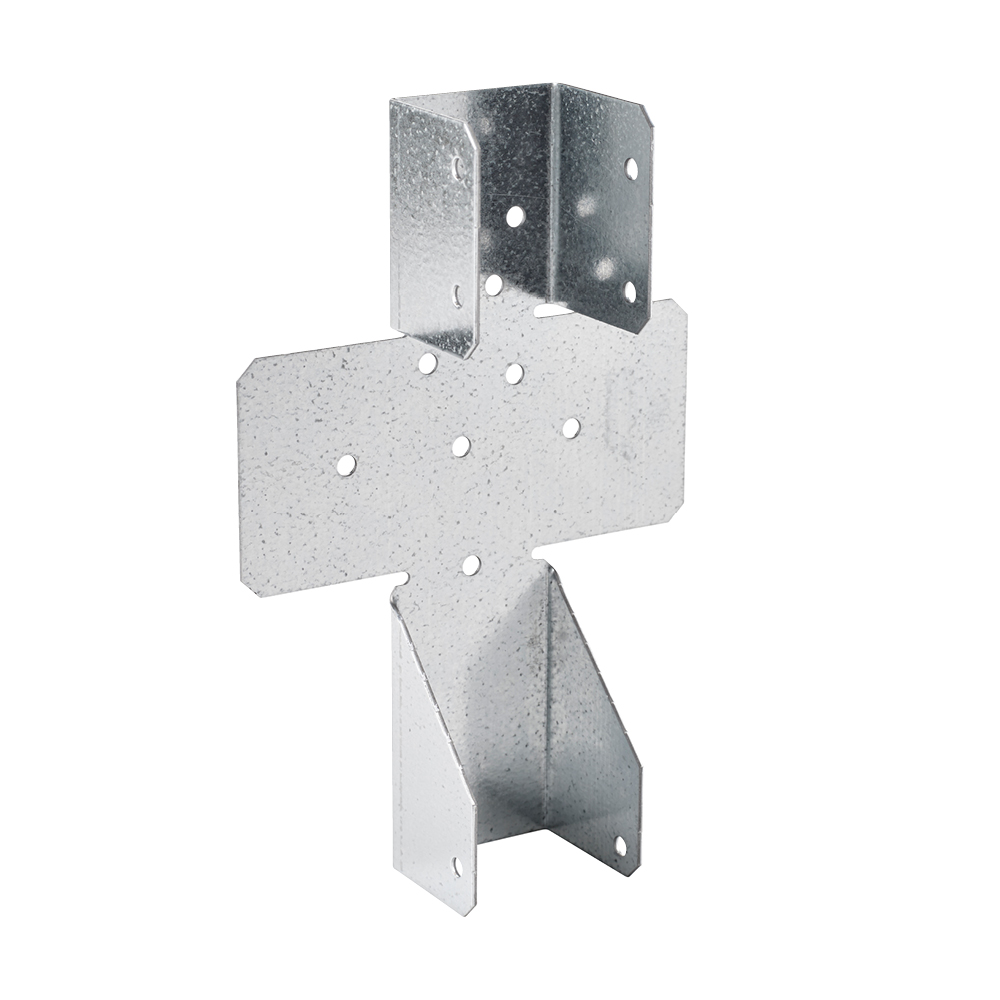

| SPR45/120 | 20 | 0.29 | - | - | 43 | 45 | 45 | 120 | 75 | 43 | 78 | 1.5 | 9 | 6 |
Palkkikengän alaosan saa taivuttaa haluttuun kulmaan α vain kerran.
HB = primääripalkki, SB = sekundääripalkki
Kestävyyden ominaisarvot - Palkki-palkkiliitos
Mitat
| Viite | Palkkikengän kapasiteetti | |||
|---|---|---|---|---|
| Kestävyyden ominaisarvot - Täysi kiinnitys | ||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot[kN] | |||
| Primääripalkki | SB | R₁,ₖ | R₂,ₖ | |

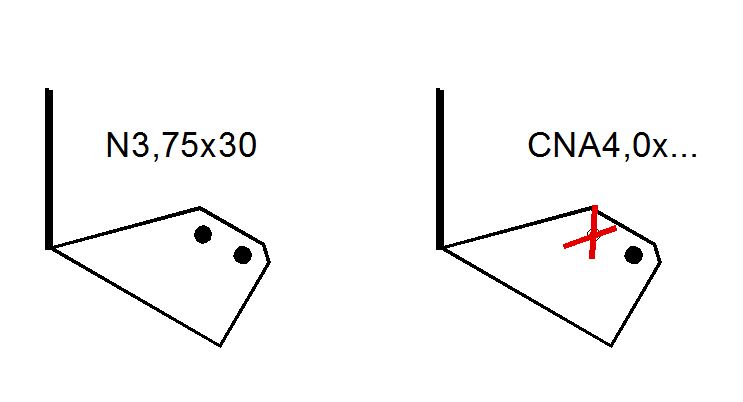

| Määrä | Määrä | CNA 4,0x40 | CNA 4,0x40 | |
| SPR45/120 | 9.0 | 6 | 5.4 | 3.3 |
Asennus
Asennus

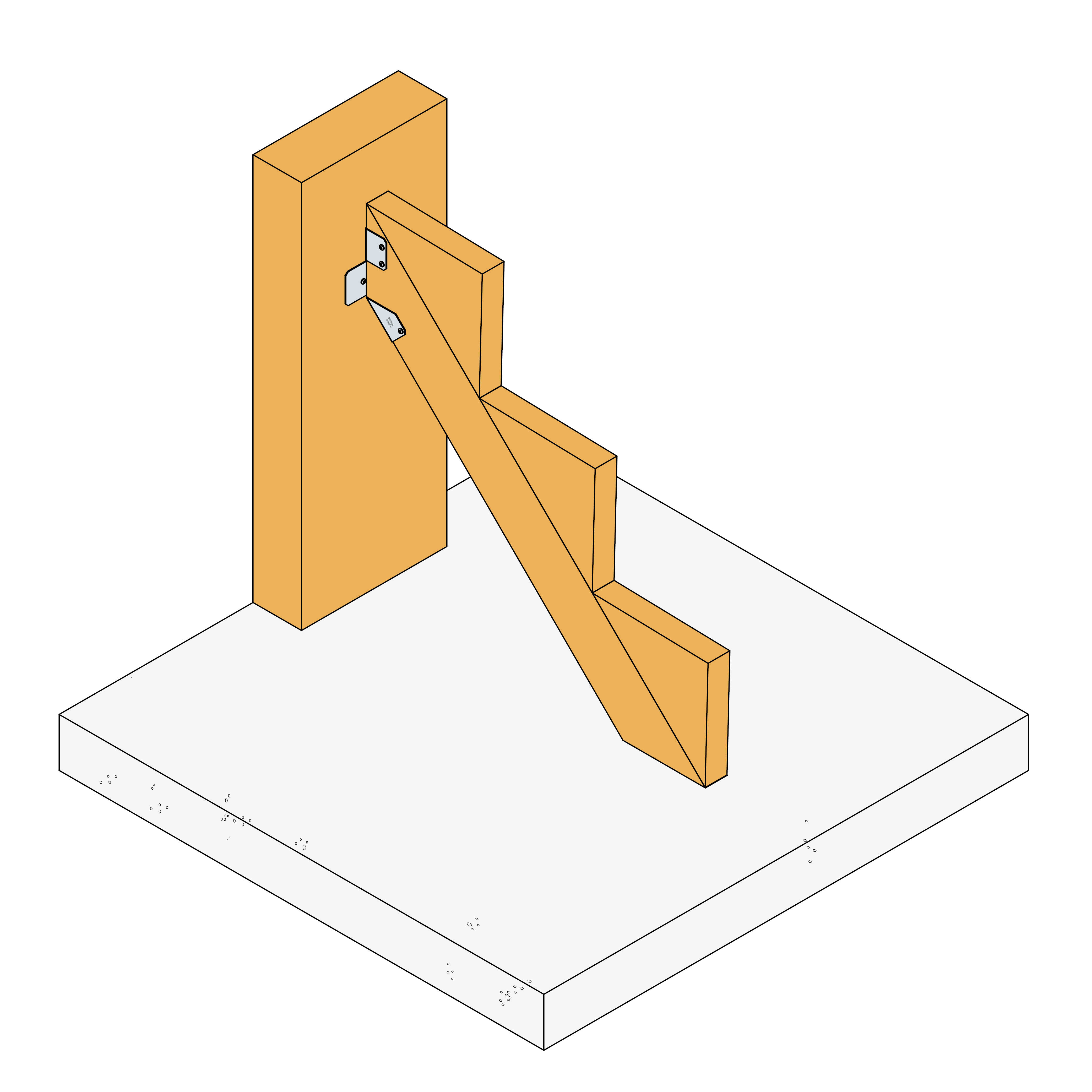

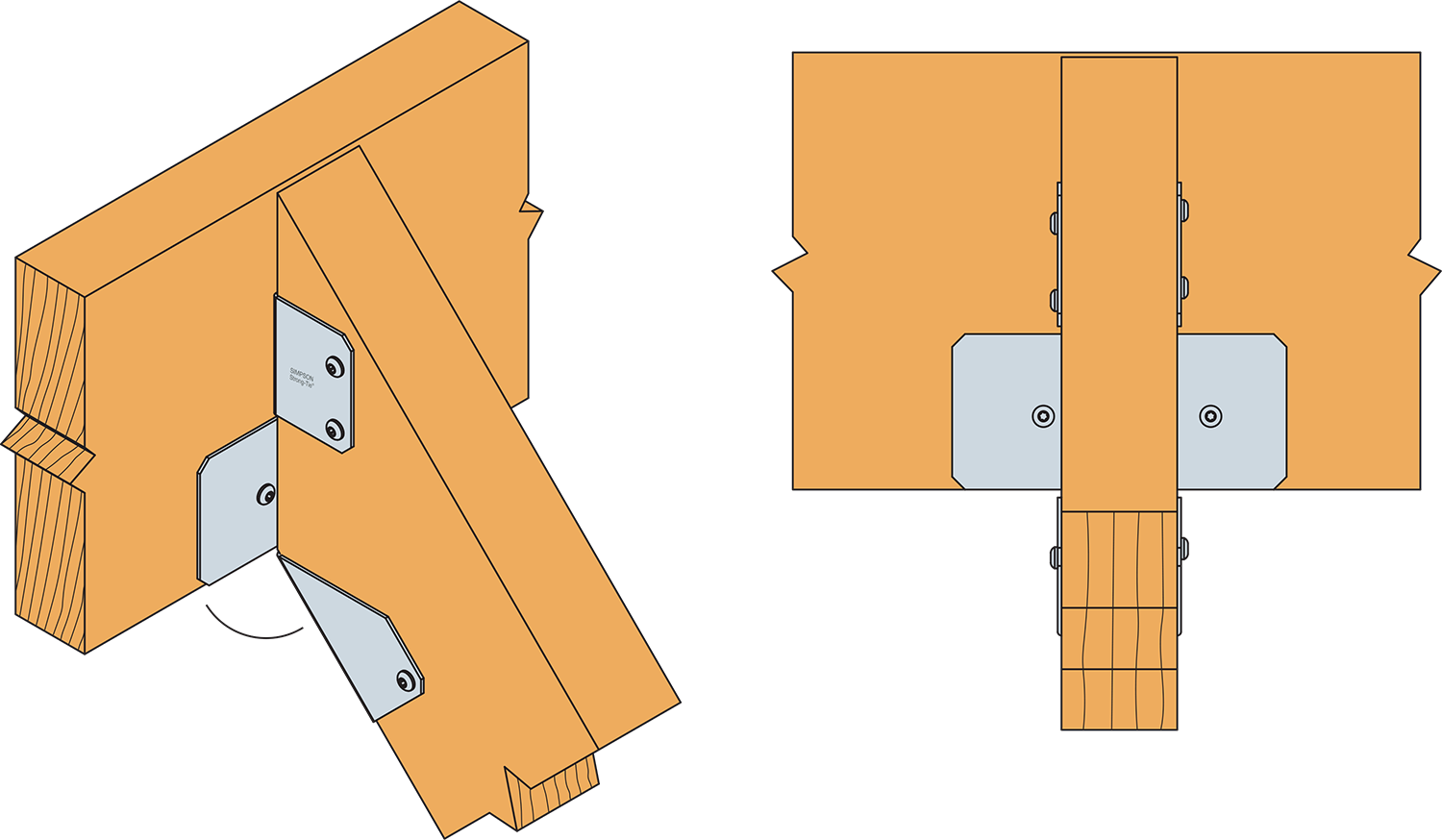

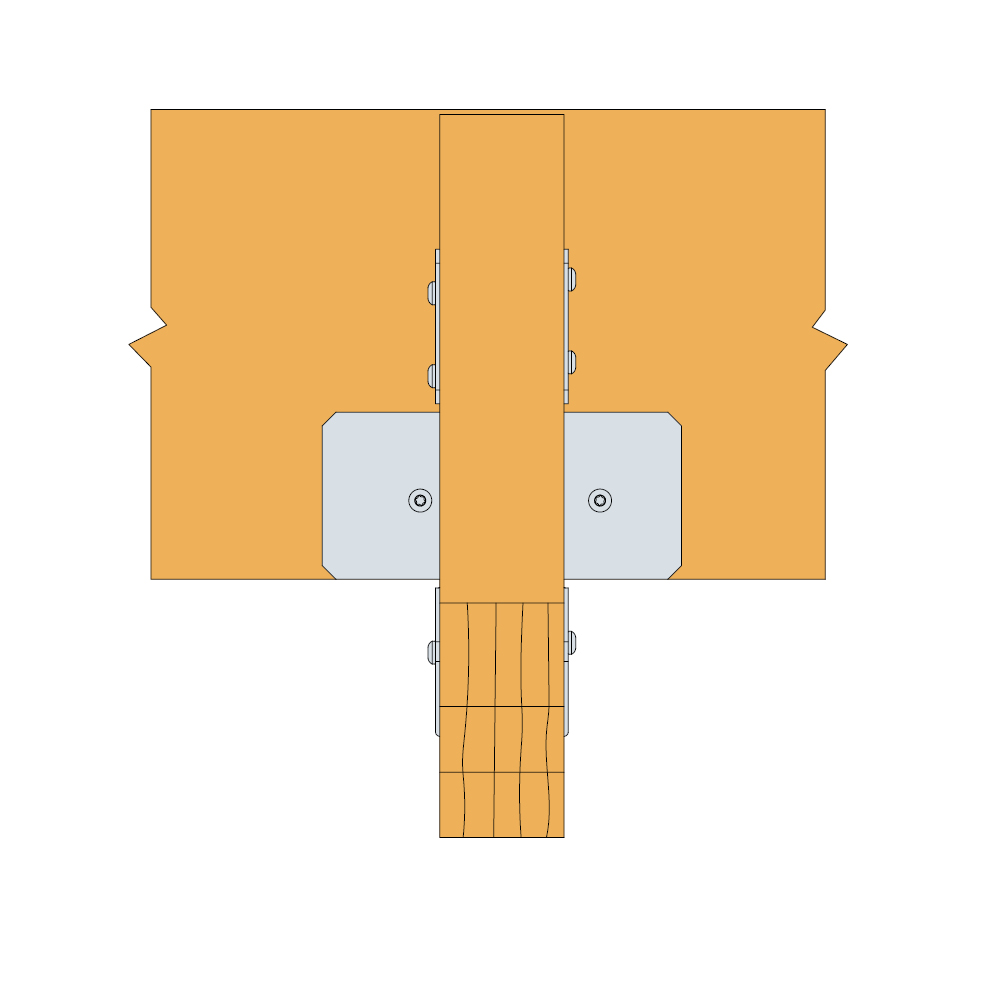

Typical Installation
CAD- ja BIM-kirjasto
2D
3D
3D Simplified
