PU

Pilarikengät

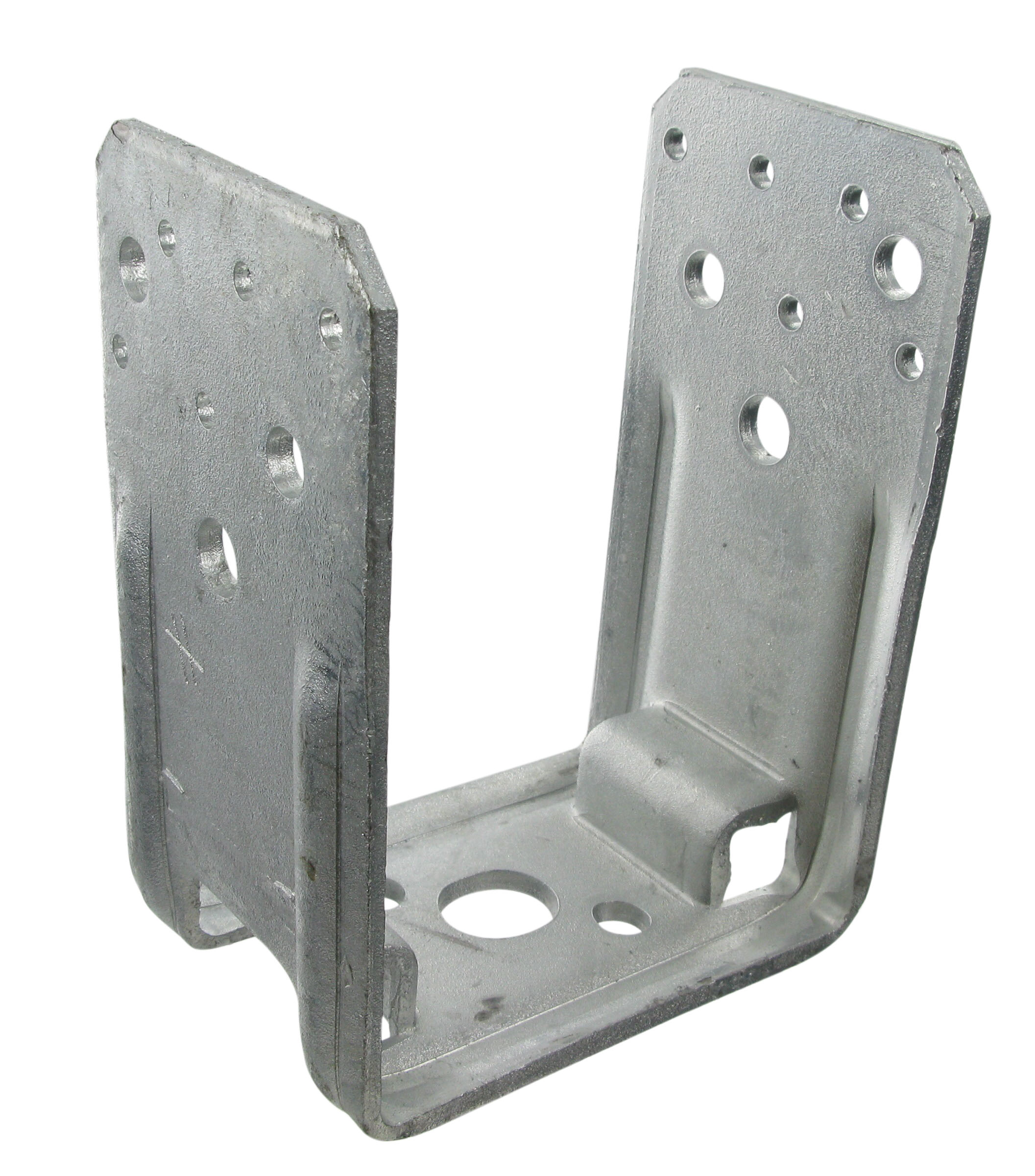

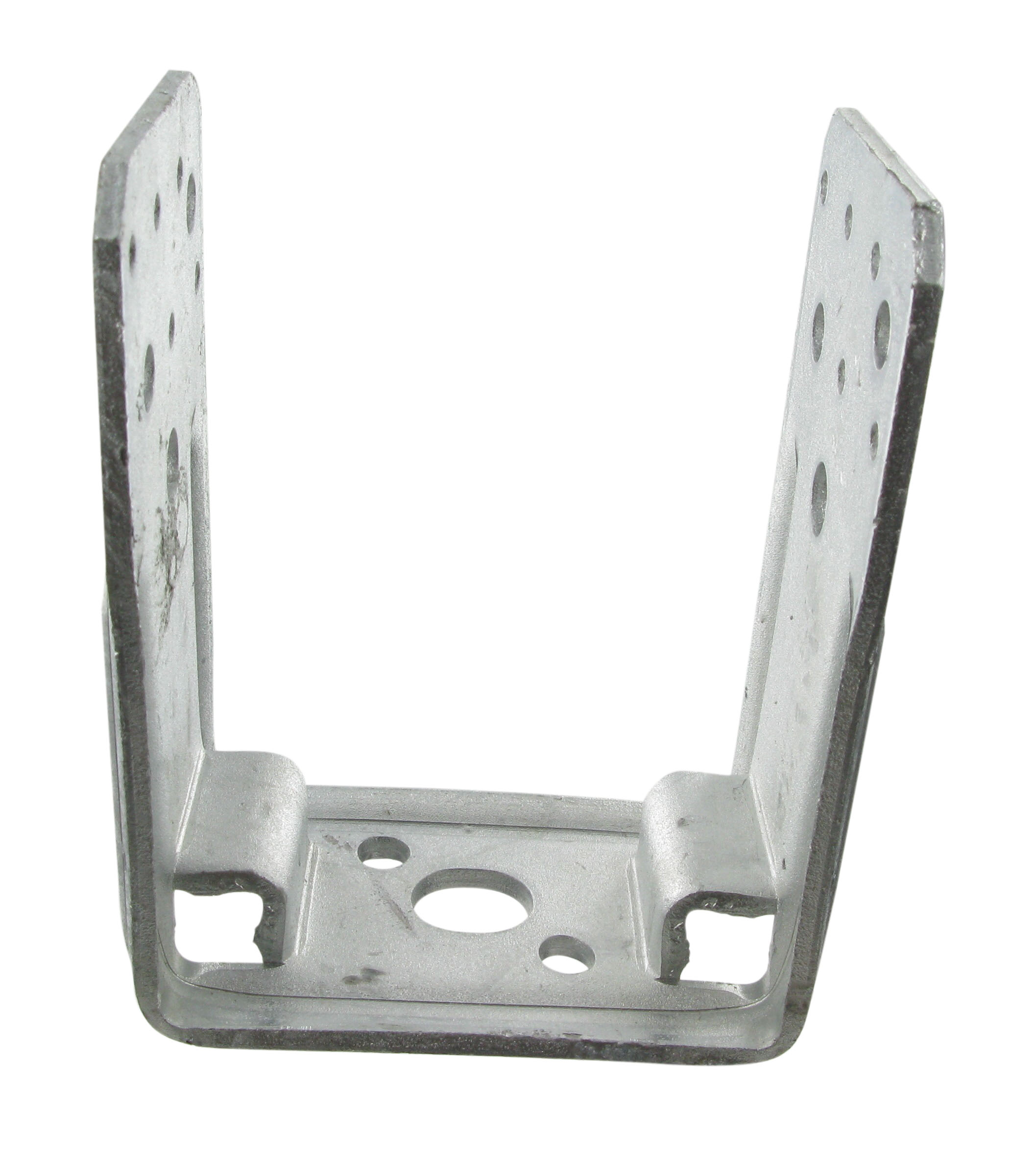

PU-pilarikengät tuetaan suoraan alustaan ja kiinnitetään ankkuripulteilla. Pilarikengässä on integroidut pilarin pään etäisyystuet.

Ei-kantaviin rakenteisiin.

CE-merkitty
CE-merkitty
Tekninen hyväksyntä
Tekninen hyväksyntä
Käyttöluokka 3
Käyttöluokka 3
Outdoor
Outdoor
EPD
EPD
Acier galvanisé à chaud
Acier galvanisé à chaud

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S235JR, EN 10025 mukaan
  • Korroosiosuoja:
    kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan

Hyödyt

  • PU-pilarikengän U-profiili profiili on vahvistettu, ja siinä on kaksi pilarin pään etäisyystukea

Sovellus

Liitos

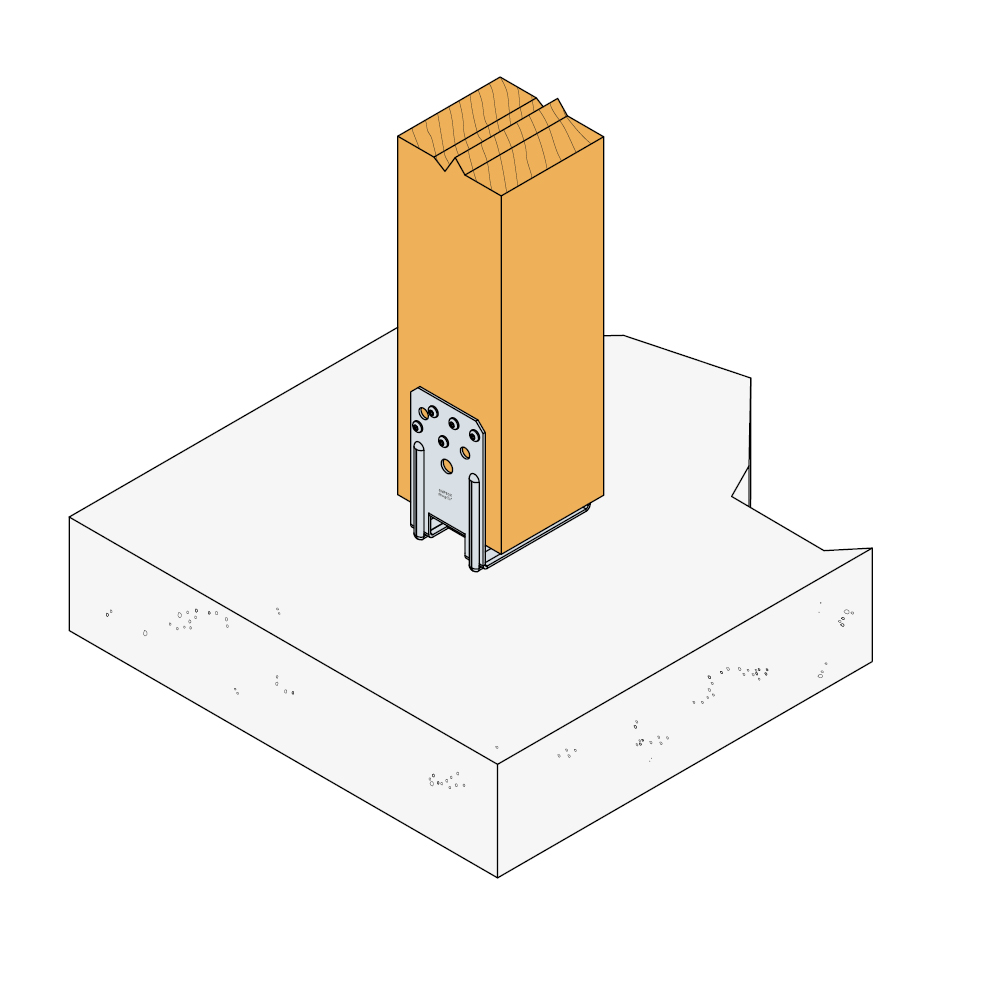

  • Puu-betoni liitos

Käyttötarkoitus

  • Sopii monenlaisiin käyttötarkoituksiin kotona ja puutarhassa
  • PU-pilarikenkiä käytetään esimerkiksi pilarien ja tolppien kiinnitykseen tai puurankaisten rakenteiden kiinnitykseen julkisivuun esimerkiksi lisäeristystä tehtäessä

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

ViiteMitat
Mitat ja ominaisarvot[mm]Ylälevyn reiätPohjalevyn reiätMuu
A[mm]B[mm]C[mm]F[mm]t[mm]PyöreäPyöreä PitkänomainenKpl/laatikkoPaino[kg]
Ø5[mm]Bolts[mm]Määrä17x20
PU100-B1017012624410421200.73

Kestävyyden ominaisarvot

Mitat

ViitePilarikengän kapasiteetti
Kestävyyden ominaisarvot - Puu-betoni liitos
LiitoskiinnikkeetKestävyyden ominaisarvot[kN]
PylväässäBetonissaR1,kR₂,ₖ
MääräTyyppiMääräTyyppi
PU100-BnCNA4,0x l1.0Ø16min (19.1 ; n x Rlat.k)min (n x Rlat.k ; 8.76/kmod)

Rlat.k = sivukapasiteetit käyttävät CNA-nauloja

Asennus

Asennus

Kiinnittäminen

  • PU-pilarikengissä on reiät CNA4,0xℓ-ankkurinauloille, Ø8 mm:n puuruuveille tai Ø10 mm:n pulteille
  • Pilarikenkien pohjassa on reikä Ø16 mm vaarnoille
