PPD

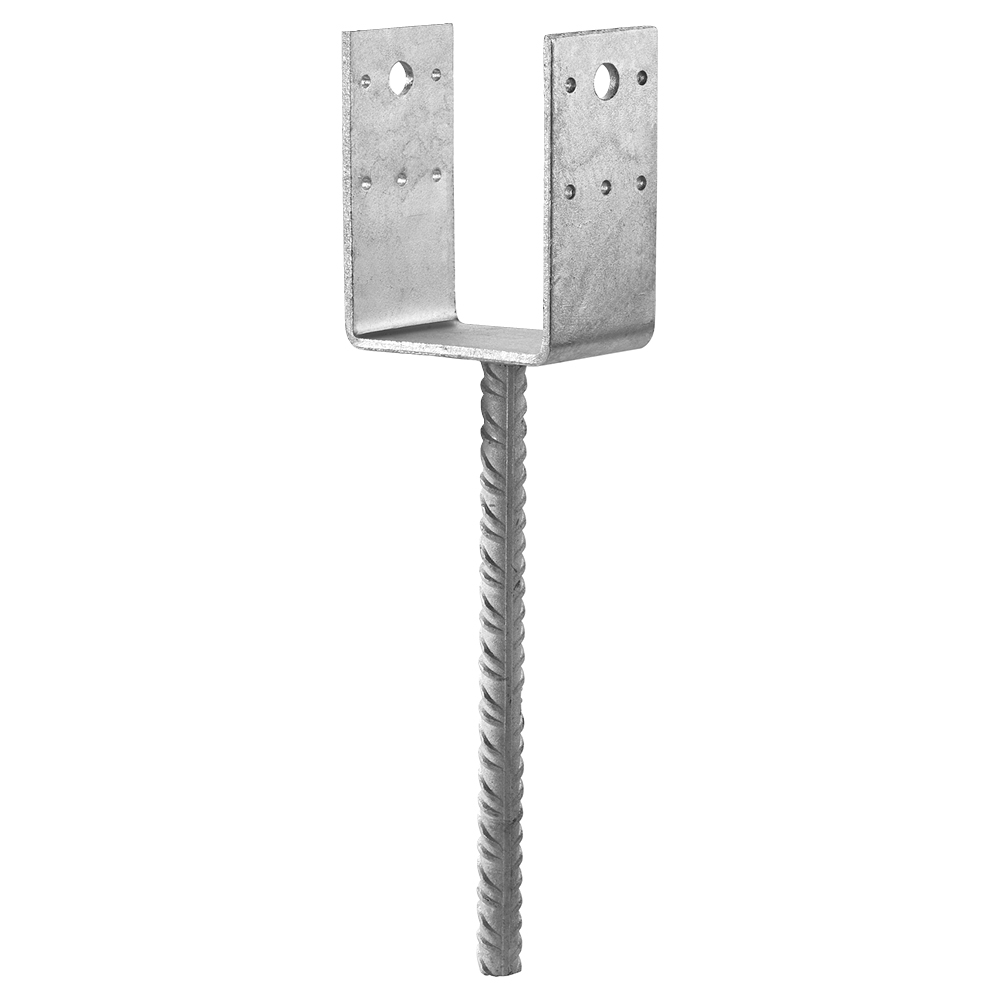

Pilarikenkä

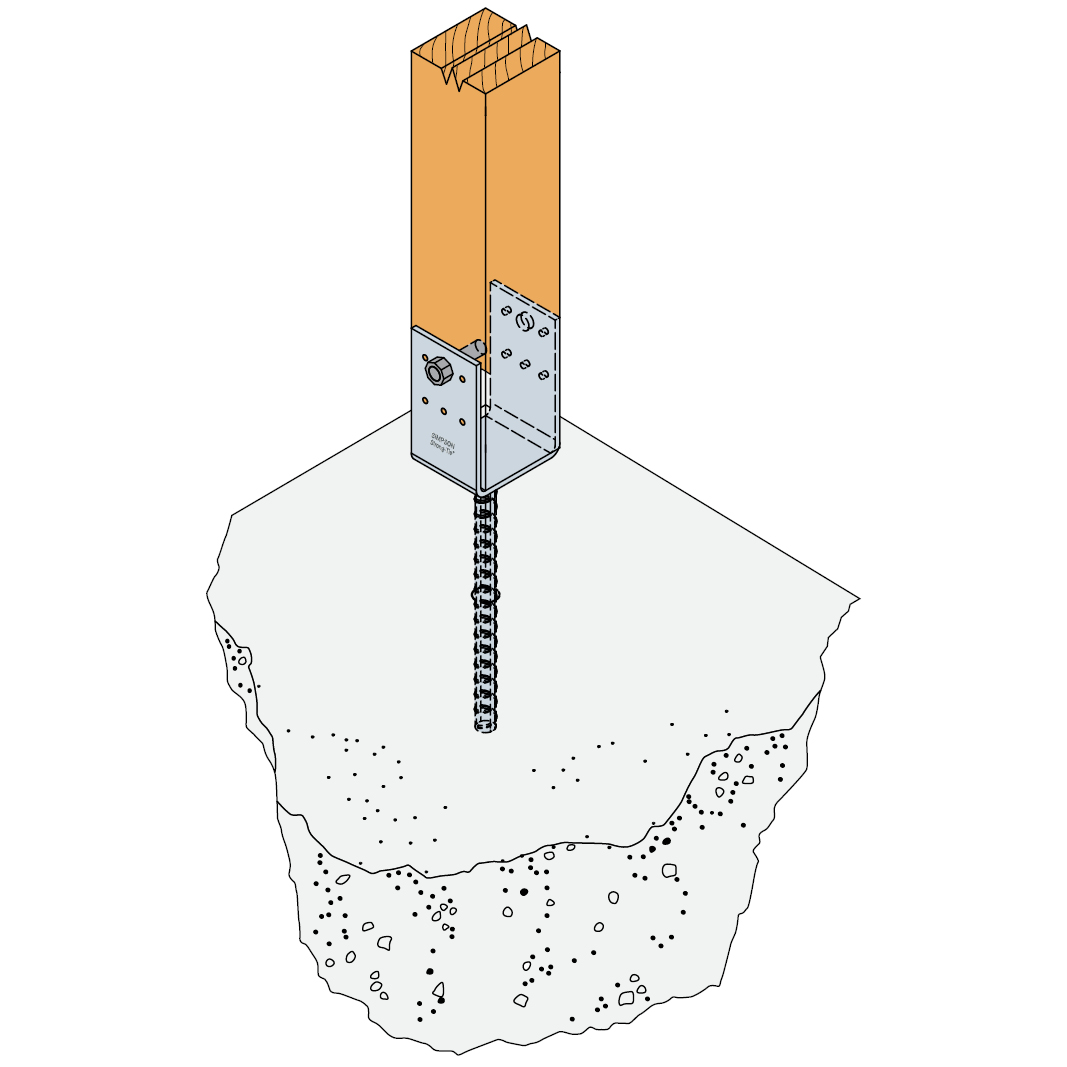

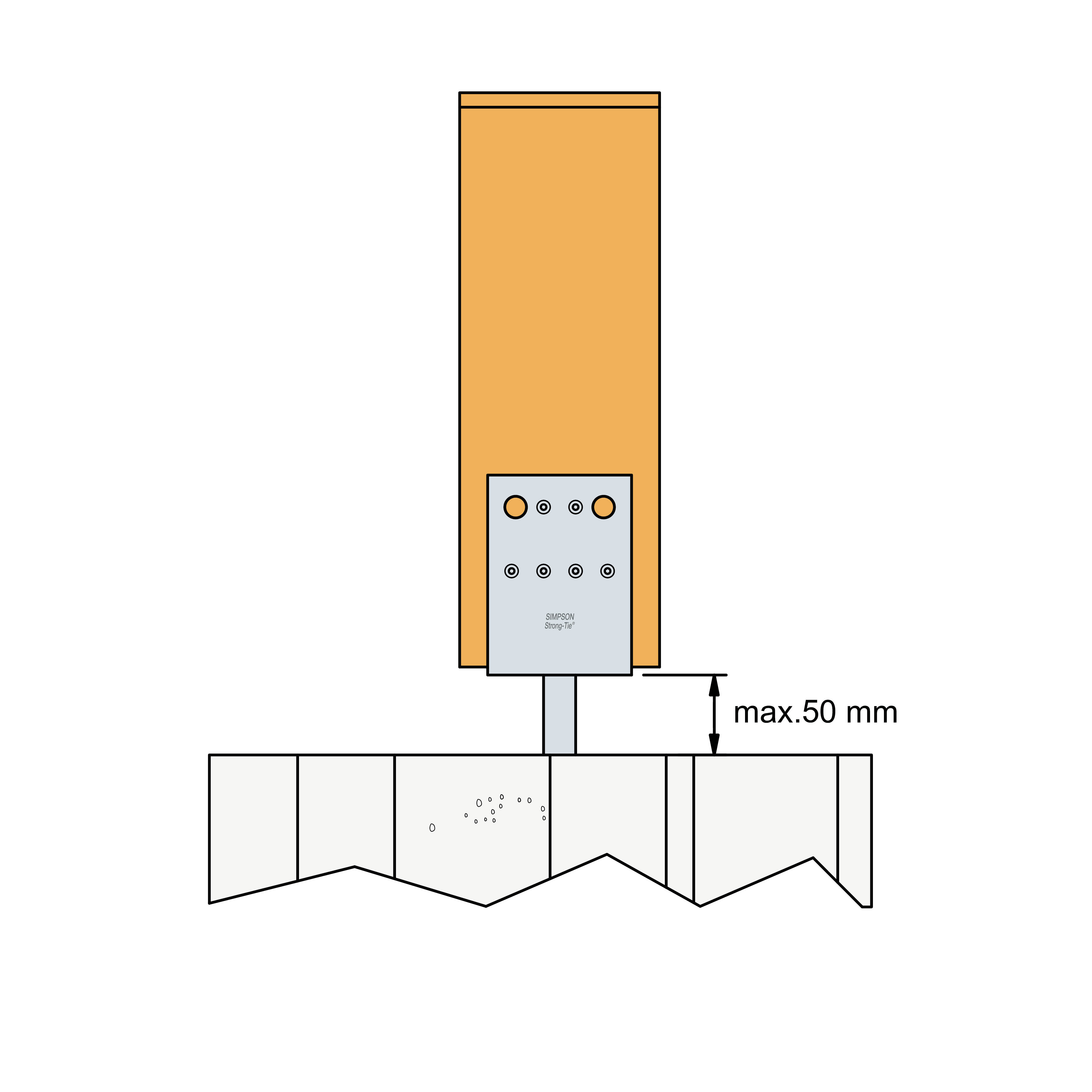

PPD-pilarikengän jalka valetaan betoniin. Vaakasuoran levyn ja betonin yläpinnan välinen etäisyys saa olla enintään 50 mm. Puuhun kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja, CSA5,0xℓ-ruuveja tai pultteja. Pilarikengät kestävät puristusta, vetoa ja vaakasuuntaista kuormitusta. Naulat/ruuvit /pultit on oltava kuumasinkittyjä.

CE-merkitty

Tekninen hyväksyntä
EPD

Käyttöluokka 3

Outdoor

Acier galvanisé à chaud
Tuotteen yksityiskohdat
Ominaisuudet
Materiaali
- Teräslaatu:
Teräslevystä: Kuumasinkitty teräs S235JR, EN 10025 mukaan
Levyosat: B550 BR+AC 10080:2006 - Korroosiosuoja:
kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan
Hyödyt
- Tolppajalt on valmistettu U-muotoisista teräslevyistä (37 St.), joissa on hitsattu terästanko ja ne on kuumasinkitty.
- Ne mahdollistavat turvallisen kiinnityksen ja ovat helppoja asentaa
Sovellus
Liitos

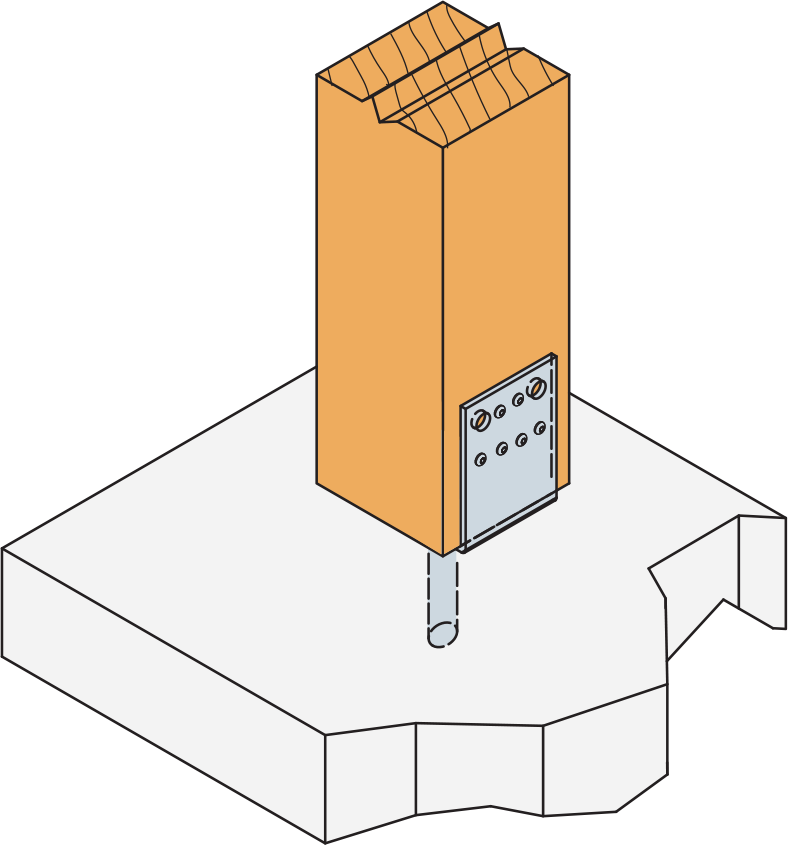

- Pilarikengän levyosat valetaan betoniin
Käyttötarkoitus
- Ne on tarkoitettu käytettäväksi pääasiassa kevyissä rakennuksissa, esim. pergoloissa ja terasseilla
Tekniset tiedot
Mitat
| Viite | Mitat | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Ylälevyn reiät | ||||||||
| Kpl/laatikko | Paino[kg] | A[mm] | B[mm] | C[mm] | F[mm] | G[mm] | t[mm] | Pyöreä | ||
| Ø5[mm] | Ø13.5 | |||||||||
| PPD48/40G-R | 20 | 0.85 | 48 | 40 | 121.5 | 250 | 16 | 5 | 8 | 2 |
| PPD50/40G | 20 | 0.85 | 50 | 40 | 120.5 | 250 | 16 | 5 | 8 | 2 |
| PPD73/40G-R | 14 | 0.93 | 73 | 40 | 121.5 | 250 | 16 | 5 | 8 | 2 |
| PPD73/70G | 15 | 1.3 | 73 | 70 | 125 | 250 | 16 | 5 | 10 | 2 |
| PPD90/90G | 10 | 1.9 | 90 | 90 | 136.5 | 250 | 20 | 5 | 12 | 4 |
| PPD98/60G-R | 6 | 1.2 | 98 | 60 | 122.5 | 250 | 16 | 5 | 10 | 2 |
| PPD100/70G | 10 | 1.4 | 100 | 70 | 121.5 | 250 | 16 | 5 | 10 | 2 |
| PPD100/90G-R | 10 | 1.9 | 100 | 90 | 131.5 | 250 | 20 | 5 | 12 | 4 |
| PPD115/90G-R | 8 | 1.9 | 115 | 90 | 124 | 250 | 20 | 5 | 12 | 4 |
| PPD120/90G-FR | 10 | 1.9 | 120 | 90 | 121.5 | 250 | 20 | 5 | 12 | 4 |
| PPD123/90G-R | 4 | 1.9 | 123 | 90 | 120 | 250 | 20 | 5 | 12 | 4 |
| PPD140/90G-R | 10 | 2 | 140 | 90 | 121.5 | 250 | 20 | 5 | 12 | 4 |
| PPD148/90G-R | 6 | 2 | 148 | 90 | 117.5 | 250 | 20 | 5 | 12 | 4 |
Kestävyyden ominaisarvot
| Viite | Pilarikengän kapasiteetti | ||||||
|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Puu-betoni liitos | |||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot[kN] | ||||||

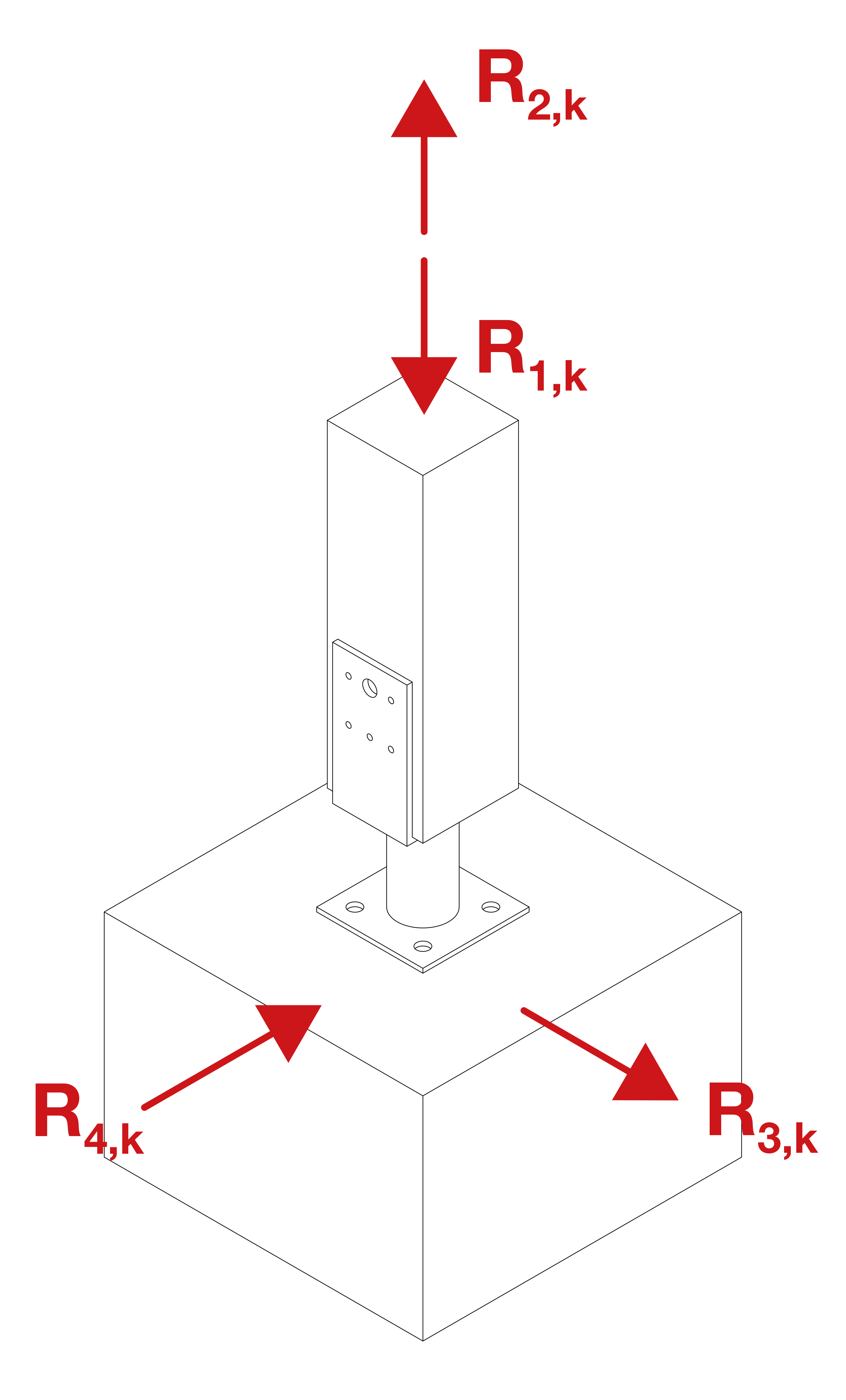

| Pylväässä | R₂,ₖ | R₃.ₖ | R₄.ₖ | R₁,ₖ | |||
| Määrä | Tyyppi | Concrete strength class | |||||
| C12/15 | C20/25 | ||||||
| PPD48/40G-R | 8 | CNA Ø4,0x40 | min (14.7 ; 13.0/kmod) | 3.4/kmod | min (8.3 ; 5.8/kmod) | min (40.3 ; 28.0/kmod) | min (40.3 ; 40.9/kmod) |
| PPD50/40G | 8 | CNA Ø4,0x40 | min (14.7 ; 12.2/kmod) | 3.4/kmod | min (8.3 ; 5.8/kmod) | min (42.0 ; 28.0/kmod) | 40.9/kmod |
| PPD73/40G-R | 8 | CNA Ø4,0x40 | 7.3/kmod | 3.4/kmod | 5.8/kmod | min (50.8 ; 28.0/kmod) | 38.6/kmod |
| PPD73/70G | 10 | CNA Ø4,0x40 | min (18.4 ; 12.8/kmod) | 3.5/kmod | min (10.9 ; 5.8/kmod) | 28.0/kmod | min (69.7 ; 40.9/kmod) |
| PPD90/90G | 12 | CNA Ø4,0x40 | min (22.0 ; 13.4/kmod) | 6.4/kmod | min (18.7 ; 11.4/kmod) | 36.9/kmod | min (78.4; 54.5/kmod) |
| PPD98/60G-R | 10 | CNA Ø4,0x40 | 7.6/kmod | 3.6/kmod | 5.8/kmod | 28.0/kmod | min (73.7 ; 40.9/kmod) |
| PPD100/70G | 10 | CNA Ø4,0x40 | 8.7/kmod | 3.7/kmod | 5.8/kmod | 28.0/kmod | 40.9/kmod |
| PPD100/90G-R | 12 | CNA Ø4,0x40 | min (22.0 ; 11.7/kmod) | 6.6/kmod | min (18.7 ; 11.4/kmod) | 36.9/kmod | min (99.4 ; 54.5/kmod) |
| PPD115/90G-R | 12 | CNA Ø4,0x40 | 9.9/kmod | 7.0/kmod | 11.4/kmod | 36.9/kmod | 54.5/kmod |
| PPD120/90G-FR | 12 | CNA Ø4,0x40 | 9.4/kmod | 7.2/kmod | 11.4/kmod | 36.9/kmod | 54.5/kmod |
| PPD123/90G-R | 12 | CNA Ø4,0x40 | 9.1/kmod | 7.2/kmod | 11.4/kmod | 36.9/kmod | 54.5/kmod |
| PPD140/90G-R | 12 | CNA Ø4,0x40 | 7.8/kmod | 7.2/kmod | 11.4/kmod | 36.9/kmod | min (102.2 ; 54.5/kmod) |
| PPD148/90G-R | 12 | CNA Ø4,0x40 | 7.3/kmod | 7.3/kmod | 11.4/kmod | 36.9/kmod | min (99.9 ; 54.5/kmod) |
