ABR

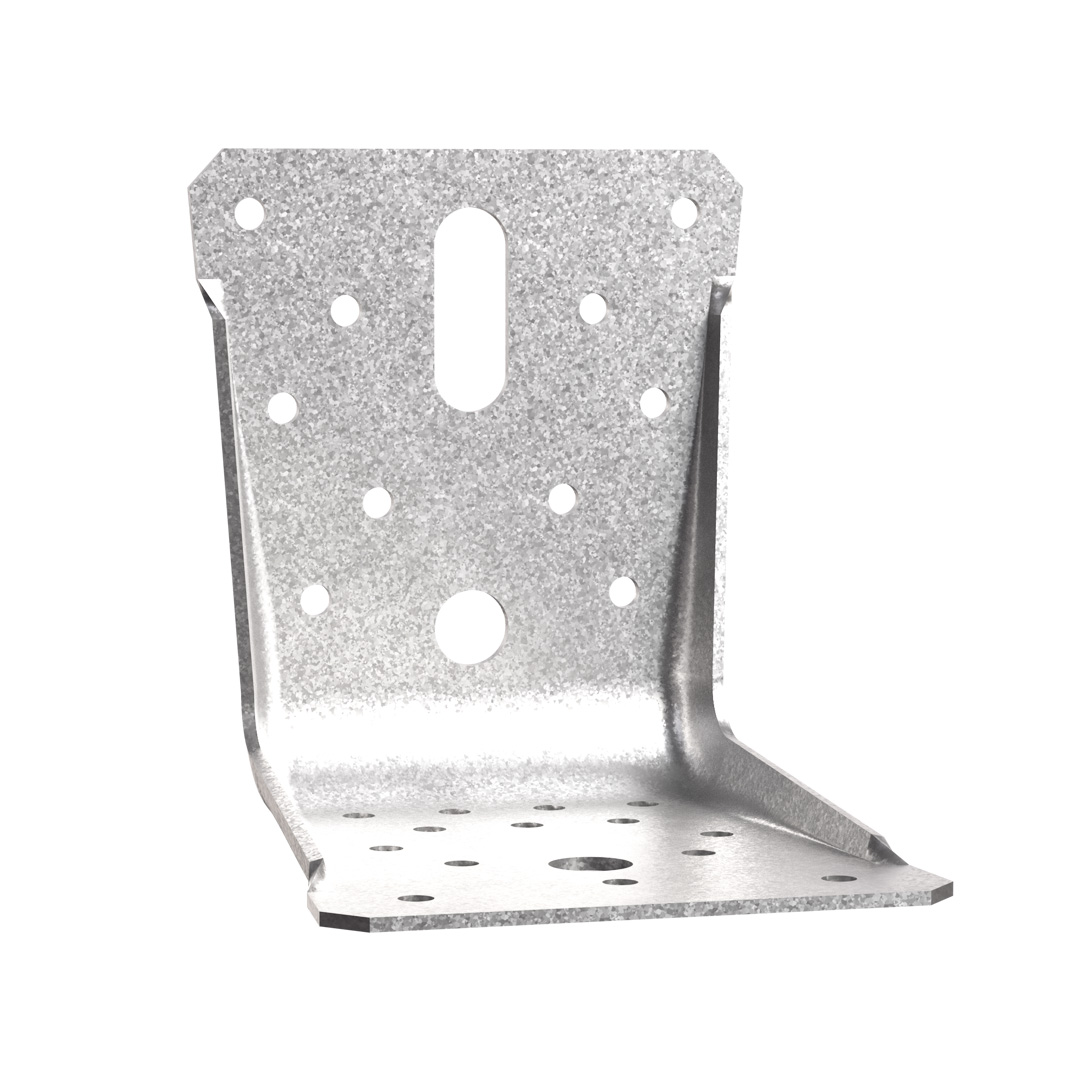

Kulmalevy reunavahvistuksella (9015 100)

ABR-kulmalevyjä käytetään kantavien puurakenteiden liitoksissa.
Näissä kiinnikkeissä on vahvat keski- tai reunavahvistukset.

CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 2
Indoor
Electrogalvanized steel Z275

Tuotteen yksityiskohdat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

  • Kulmalevy reunavahvistuksilla, kestävä ja materiaalitehokas
  • Pienempi materiaalin kulutus, joten ympäristöystävällisempi
  • Optimaalinen materiaalin käyttö

Sovellus

Liitos

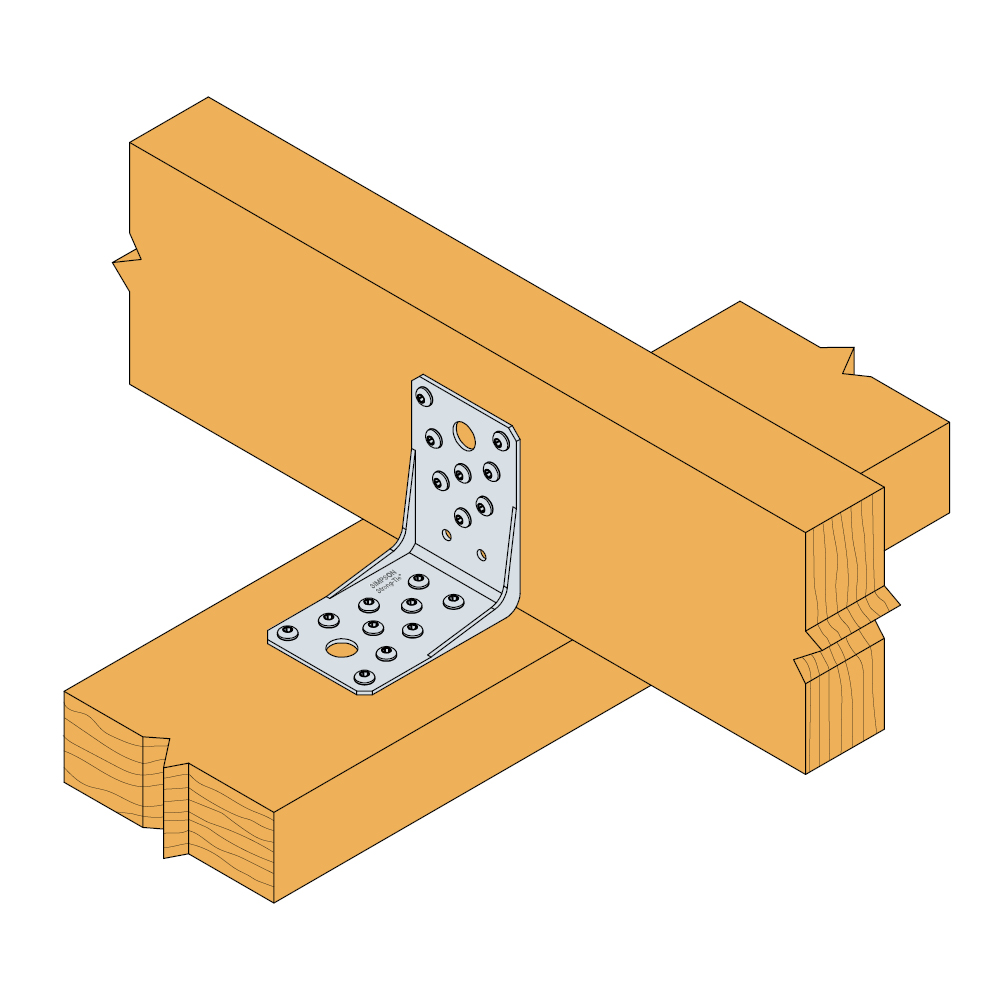

  • Puu puuhun

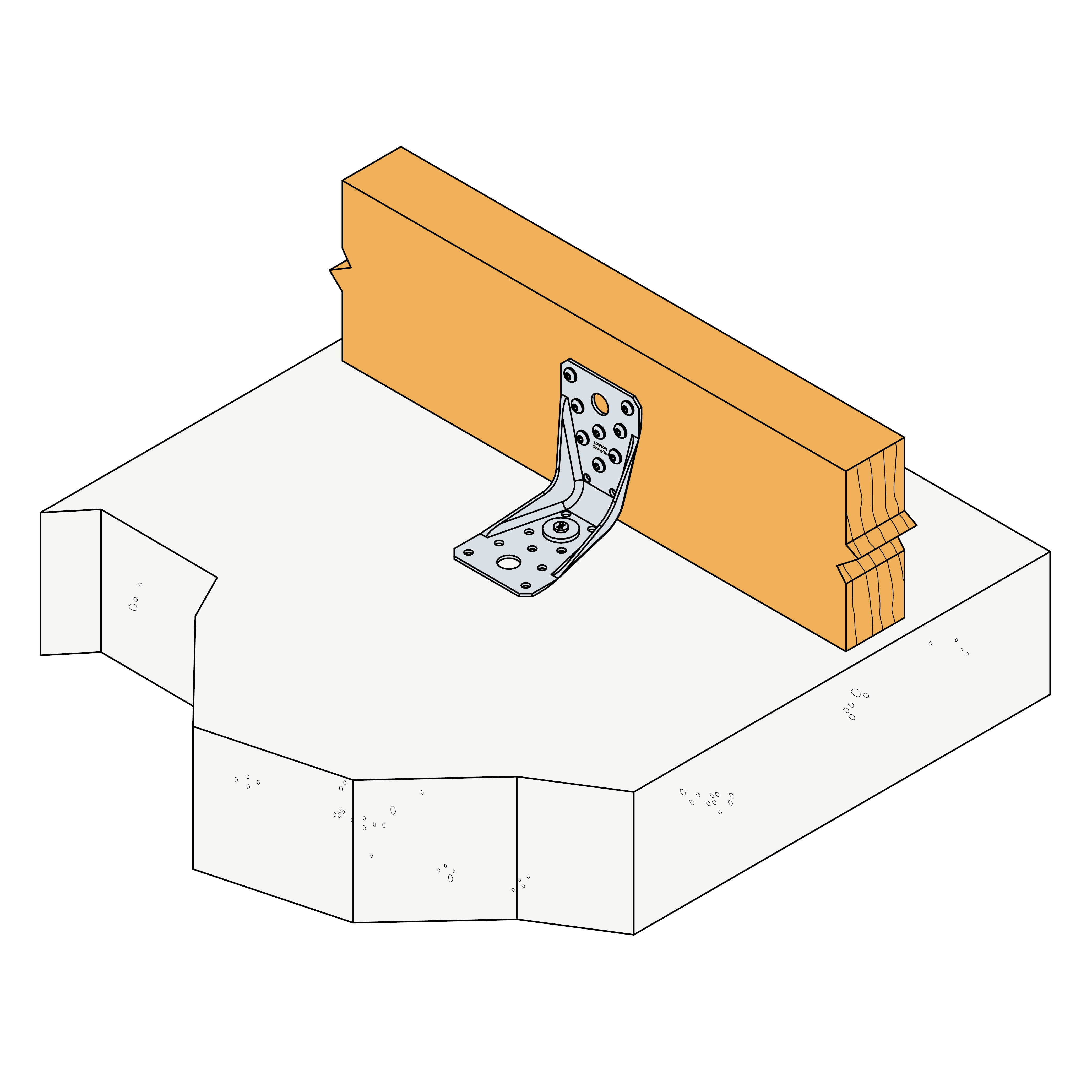

  • Puu betoniin

Käyttötarkoitus

  • Palkki palkkiin
  • Palkki (puu betoniin)

Tekniset tiedot

Mitat

Mitat ja ominaisarvot

Tuotenro Mitat ja ominaisarvot [mm] Reiät, sivu A [mm] Reiät, sivu B [mm]
A B C t Ø5 Ø12 Ø13 Ø12x32 Ø5 Ø12 Ø13
ABR9015 89 89 60 1.5 10 - 1 - 10 - 1
ABR100 103 103 90 2 10 1 - 1 14 1 -

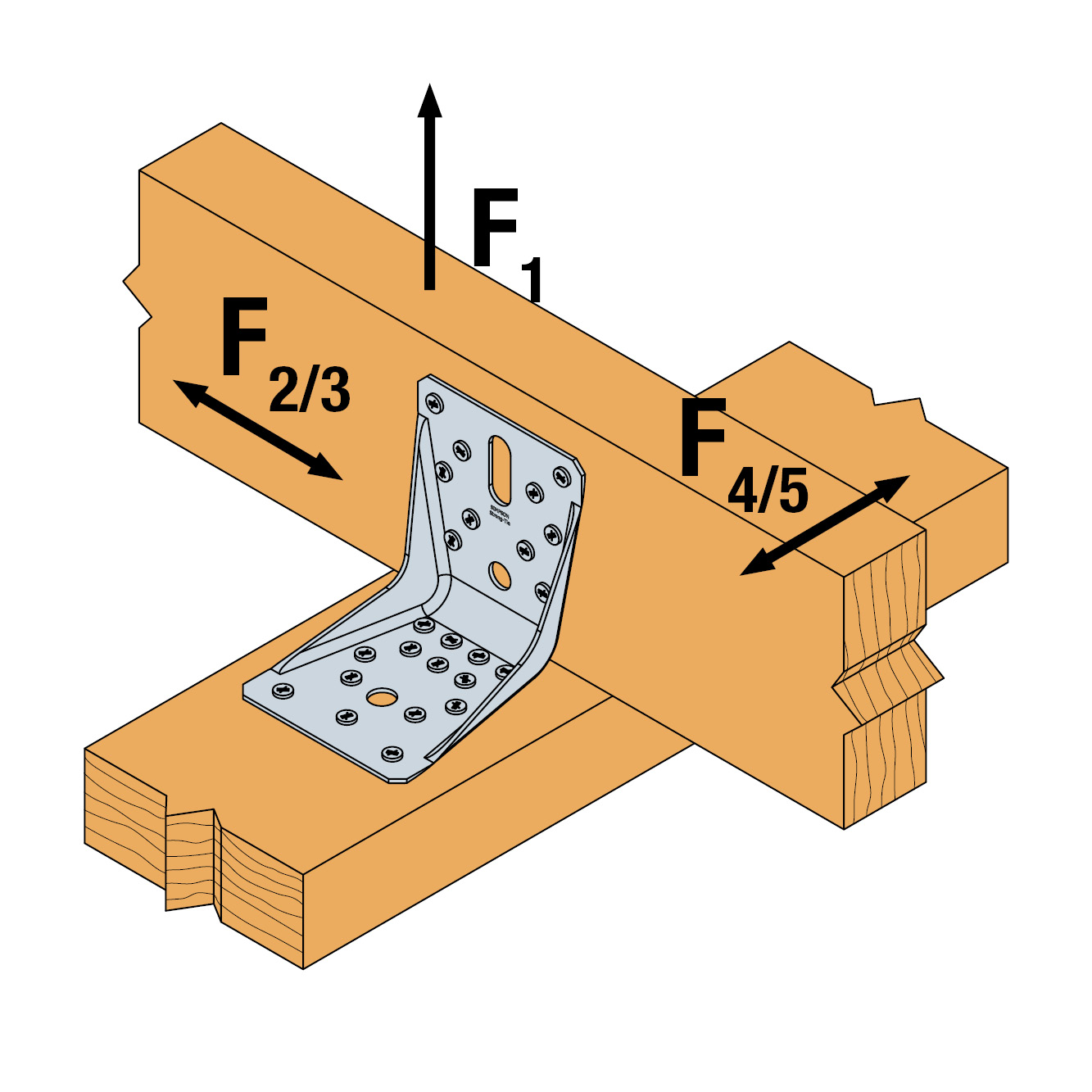

Kestävyyden ominaisarvot - Puu-puu liitos - 2 kulmalevyä liitosta kohden

Tuotenro Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
Liitoskiinnikkeet Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
Sivu A Sivu B R1.k R2.k = R3.k R4.k = R5.k(1)
Määrä Määrä CNA4.0x35 CNA4.0x40 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x60 CSA5.0x40
ABR9015 8 10 3.45 4.1 6.6 13.2 6.3 7.1 9.6 10.5 - - - 5 /kmod^0,4
ABR100 10 14 9.7 11.7 19.7 min (26,7/kmod^0,2 ; 27 /kmod) 9.6 12.8 16.7 20.3 2.4 4.2 5.1 5.1

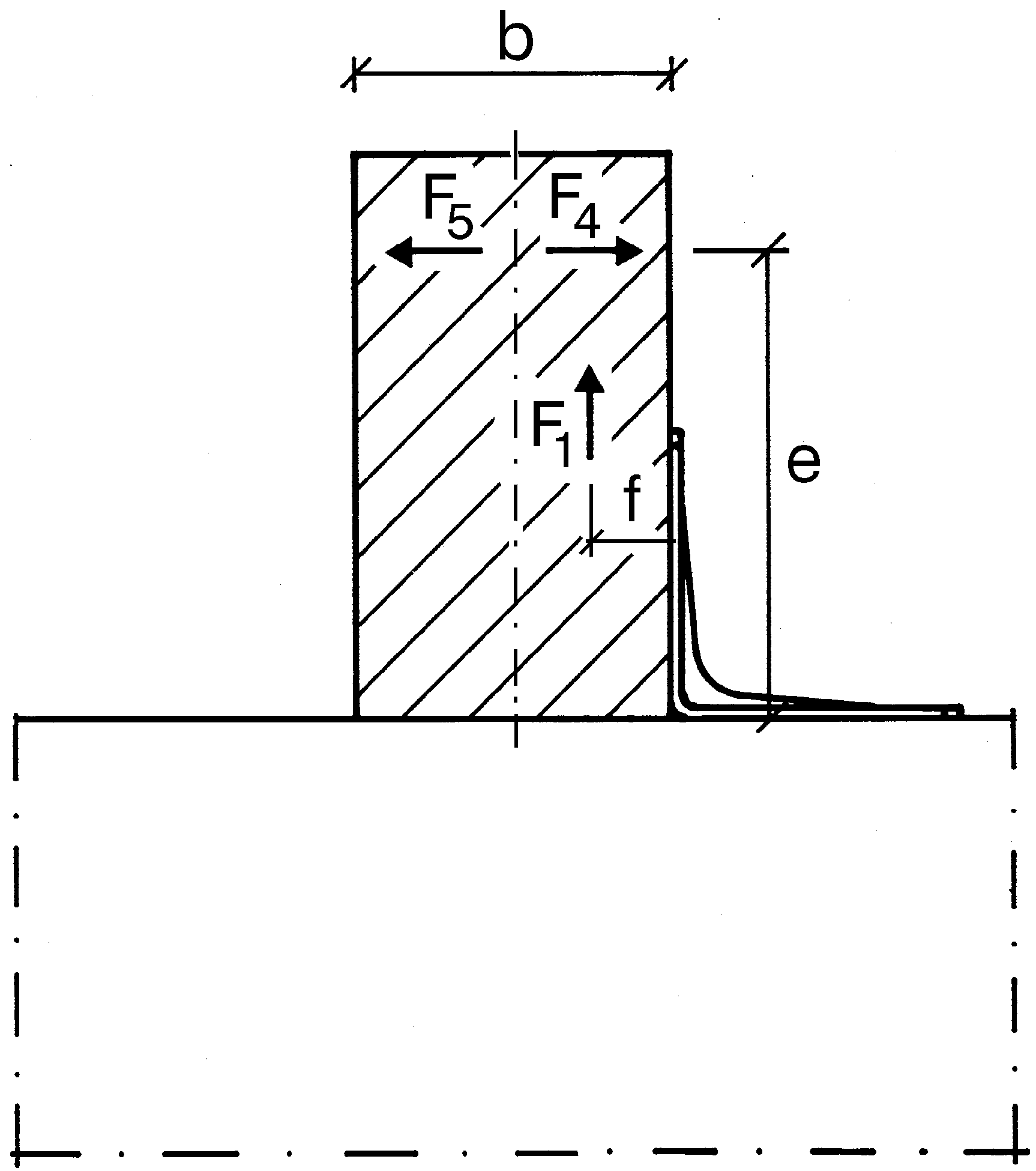

* Palkin leveys b = 75 mm ja epäkeskisyys e = 130 mm

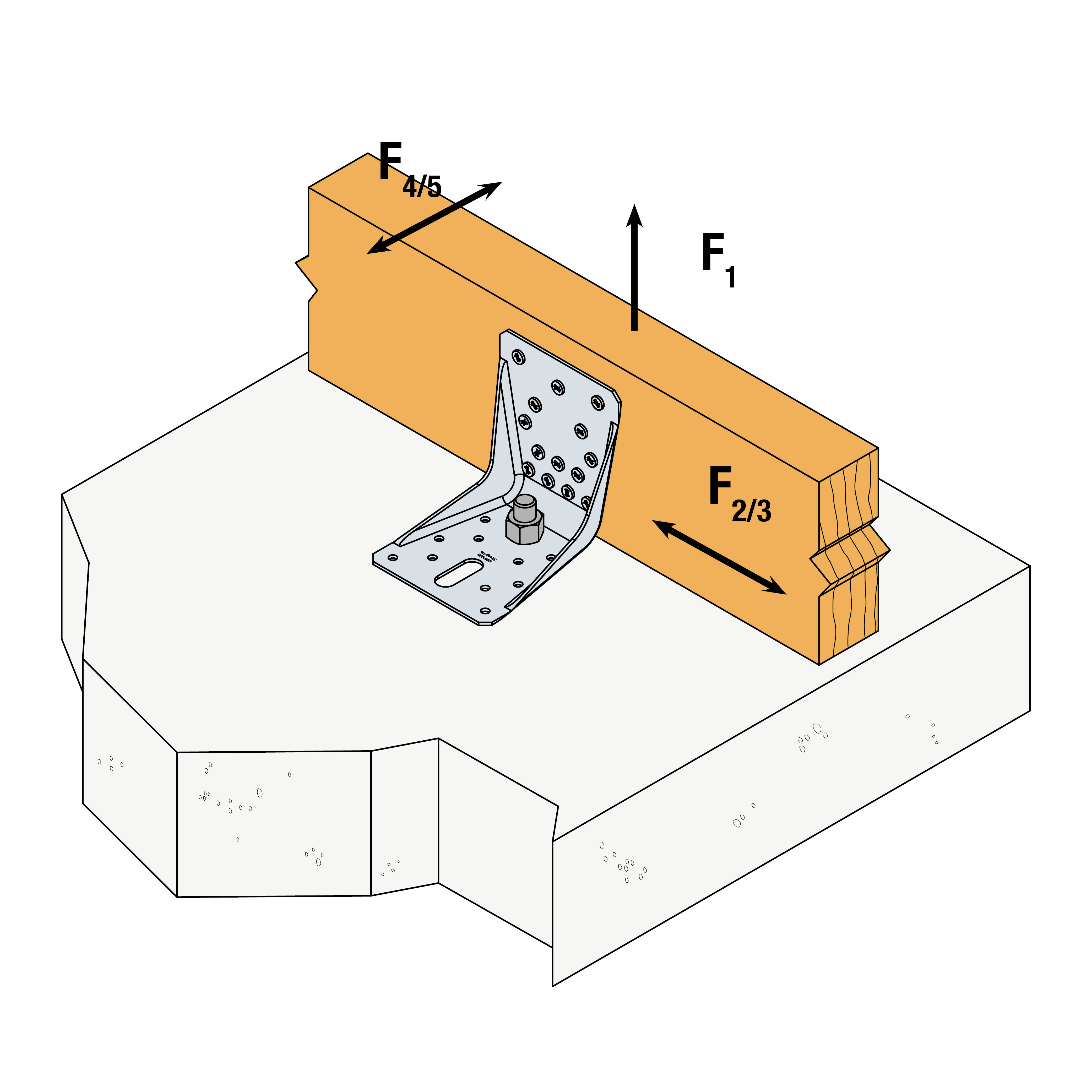

Kestävyyden ominaisarvot - Palkki betoniin liitos - 2 kulmalevyä liitosta kohden

Tuotenro Kestävyyden ominaisarvot - Puu-betoni liitos
Liitoskiinnikkeet Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
Sivu A Sivu B R1.k R2.k = R3.k R4.k = R5.k
Määrä Tyyppi Määrä Tyyppi CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40
ABR100 1 Ø10 10 CNA* min (20,6; 21,6 /kmod) min (26,6; 21,6 /kmod) 8.7 10.9 10.4

* Kiila-ankkurit, esim. WA, BOAX II ja vastaavat, tulee tarkastaa erikseen

Yhdistetty kuormitus:

Kestävyyden ominaisarvot - Puupalkki teräkseen - 2 kulmalevyä liitosta kohden

Tuotenro Kestävyyden ominaisarvot - Puupilarit
Liitoskiinnikkeet Kestävyyden ominaisarvot - 2 kulmalevyä liitosta kohden [kN]
Sivu A Sivu B R1.k
Määrä Tyyppi Määrä Tyyppi CNA4.0x60
ABR100 10 CNA* 4 PDPA-75 21.5

Teräs S355 6 mm

Asennus

Asennus

Kiinnittäminen

  • Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
