BAN

Sidevanne

BAN-sidevannetta käytetään ankkuroitaessa ja jäykistettäessä kattorakenteita. Lisätietoja on tuulijäykisteluettelossamme (strongtie.fi). Tuulijäykistejärjestelmissämme käytetään vannetta, jonka leveydet ovat 25, 40 ja 60 mm. Jos vanteelta vaaditaan suurta vetolujuutta, voidaan käyttää 80x2,0-sidevannetta.
Valmiissa rakennuksessa sidevanteiden tulee olla kireällä.

CE-merkitty
Käyttöluokka 2
Electrogalvanized steel 20 µm
Indoor

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

BAN202510, BAN202525, BAN206050 ja BAN208025:

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

BAN154025 ja BAN154050:

  • Teräslaatu:
    Kuumasinkitty teräs S350GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Saatavissa myös haponkestävänä: BAN204025S

Hyödyt

  • Voidaan käyttää kattorakenteiden ankkurointiin ja jäykistämiseen

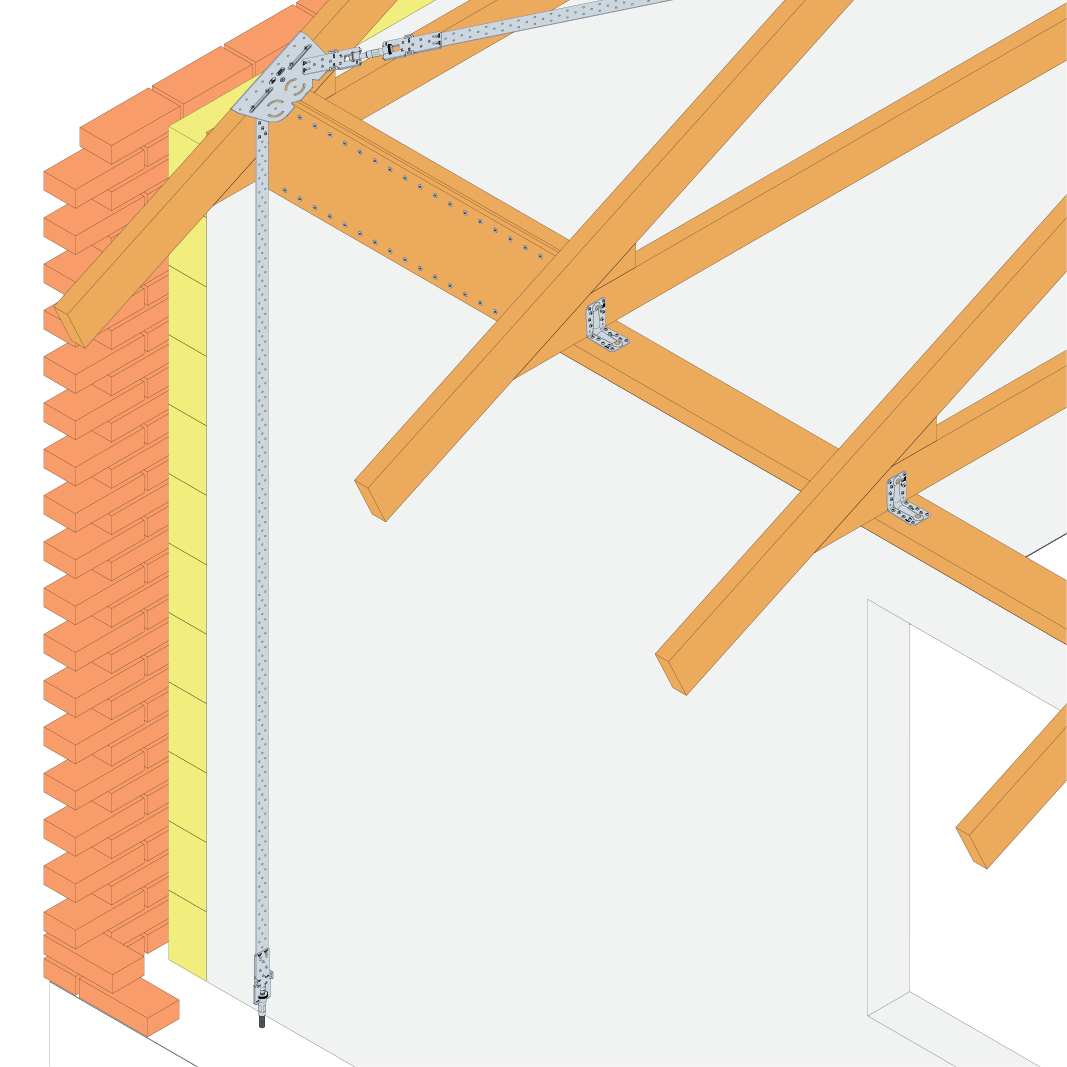

Sovellus

Liitos

  • Kattorakenteiden ankkurointi
  • Kattorakenteiden jäykistäminen

Käyttötarkoitus

  • BAN-sidevannetta käytetään kattorakenteiden ankkurointiin ja jäykistämiseen

Tekniset tiedot

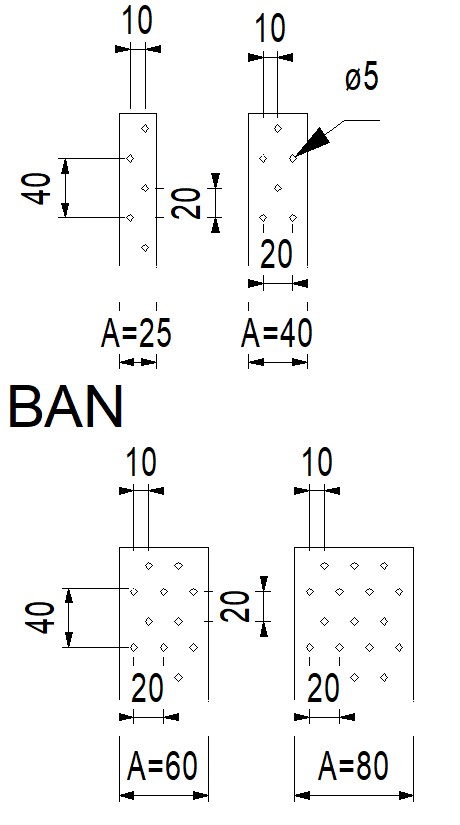

Mitat

Mitat

Tuotenro Mitat Reiät
A [mm] B [m] t [mm] Ø [mm]
BAN202510251025
BAN202525252525
BAN154025 * **40251.55
BAN204025 *402525
BAN154050 * **40501.55
BAN204050 *405025
BAN206050605025
BAN208025802525

* Sidevanteita on saatavana haluttuina pituuksina ½ m:n tarkkuudella
** Suurlujuusteräs S350GD

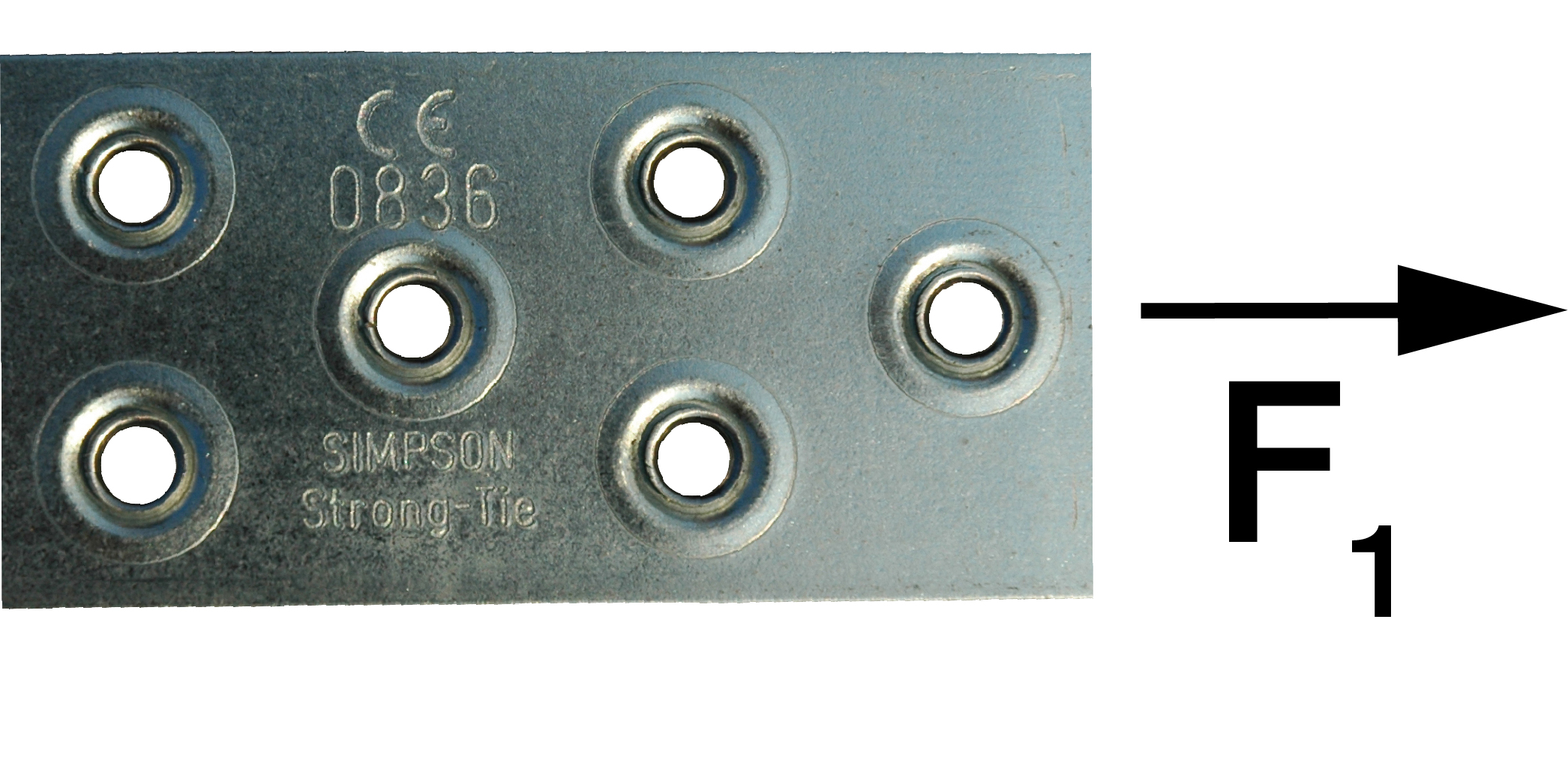

Kestävyyden ominaisarvot

Tuotenro Kestävyyden ominaisarvot R1,k [kN], min
Teräs Puu - käytettäessä naulauslevynauloja CNA4,0x
35 40 50 60
BAN20251011.91,66 x n1,85 x n2,22 x n2,36 x n
BAN20252511.91,66 x n1,85 x n2,22 x n2,36 x n
BAN154025 * **171,66 x n1,85 x n2,22 x n2,36 x n
BAN204025 *17.81,66 x n1,85 x n2,22 x n2,36 x n
BAN154050 * **171,66 x n1,85 x n2,22 x n2,36 x n
BAN204050 *17.81,66 x n1,85 x n2,22 x n2,36 x n
BAN20605026.71,66 x n1,85 x n2,22 x n2,36 x n
BAN20802535.61,66 x n1,85 x n2,22 x n2,36 x n

n = naulauslevynaulojen määrä

Characteric capacities

Tuotenro R1,k [kN]
CNA4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x60
BAN154025 * **min (17/kmod ; 1,66 x n)min (17/kmod ; 1,85 x n)min (17/kmod ; 2,22 x n)min (17/kmod ; 2,36 x n)
BAN204025 *min (17.8/kmod ; 1,66 x n)min (17.8/kmod ; 1,85 x n)min (17.8/kmod ; 2,22 x n)min (17.8/kmod ; 2,36 x n)
BAN154050 * **min (17/kmod ; 1,66 x n)min (17/kmod ; 1,85 x n)min (17/kmod ; 2,22 x n)min (17/kmod ; 2,36 x n)
BAN204050 *min (17.8/kmod ; 1,66 x n)min (17.8/kmod ; 1,85 x n)min (17.8/kmod ; 2,22 x n)min (17.8/kmod ; 2,36 x n)
BAN206050min (26.7/kmod ; 1,66 x n )min (26.7/kmod ; 1,85 x n)min (26.7/kmod ; 2,22 x n)min (26.7/kmod ; 2,36 x n)
BAN208025min (35.6/kmod ; 1,66 x n )min (35.6/kmod ; 1,85 x n)min (35.6/kmod ; 2,22 x n)min (35.6/kmod ; 2,36 x n)

Asennus

Asennus

Kiinnittäminen

  • Kiinnitettäessä sidevannetta puurakenteeseen käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
  • On suositeltavaa käyttää aina liitoskappaleita, jotta rakenteesta tulee riittävän vahva
  • Tarvittava ankkuroinnin upotussyvyys valitaan betonilaadun ja kestävyysvaatimusten mukaisesti

Sertifiointi

Suorituskykyvakuutus (DoP)
