WSP
Wind Secure™ tuulijäykiste yläpuoliseen kiinnitykseen

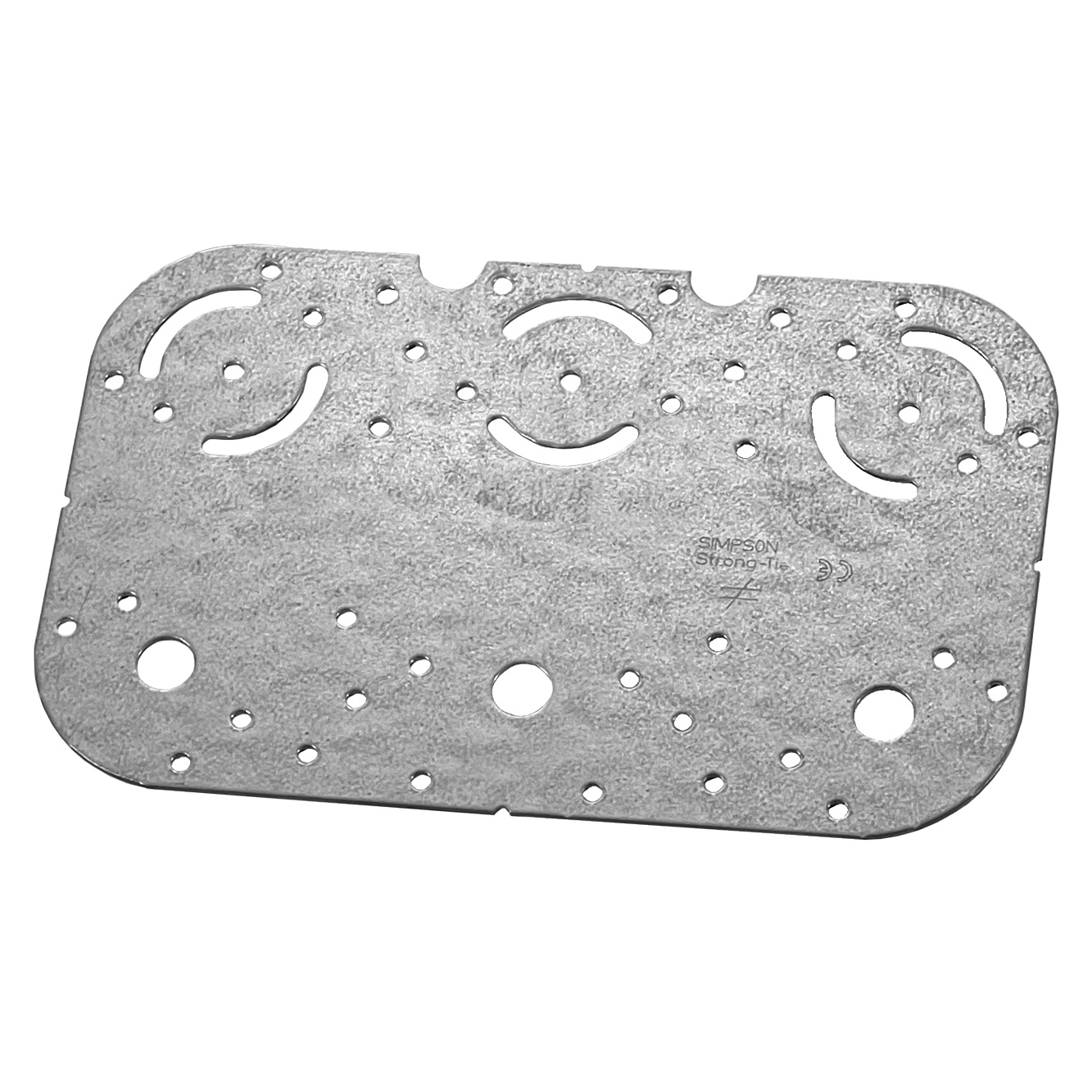

WSP-kiinnikettä käytetään suurten kattopintojen jäykistämiseen silloin, kun orsirakenteessa on jostakin syystä tarpeen käyttää enemmän jäykisteitä. Litteä WSP-kiinnike voidaan sijoittaa paikkoihin, joissa WSB- tai WSD-kiinnikkeen käyttö ei ole mahdollista.
Yksi tai kaksi BAN40-sidevannetta voidaan asentaa suoraan kiinnikkeeseen ilman erillistä liitososaa. Myös vanteen kiristin voidaan tietenkin asentaa suoraan kiinnikkeeseen. Katso järjestelmien mukana toimitettavat asennusohjeet.

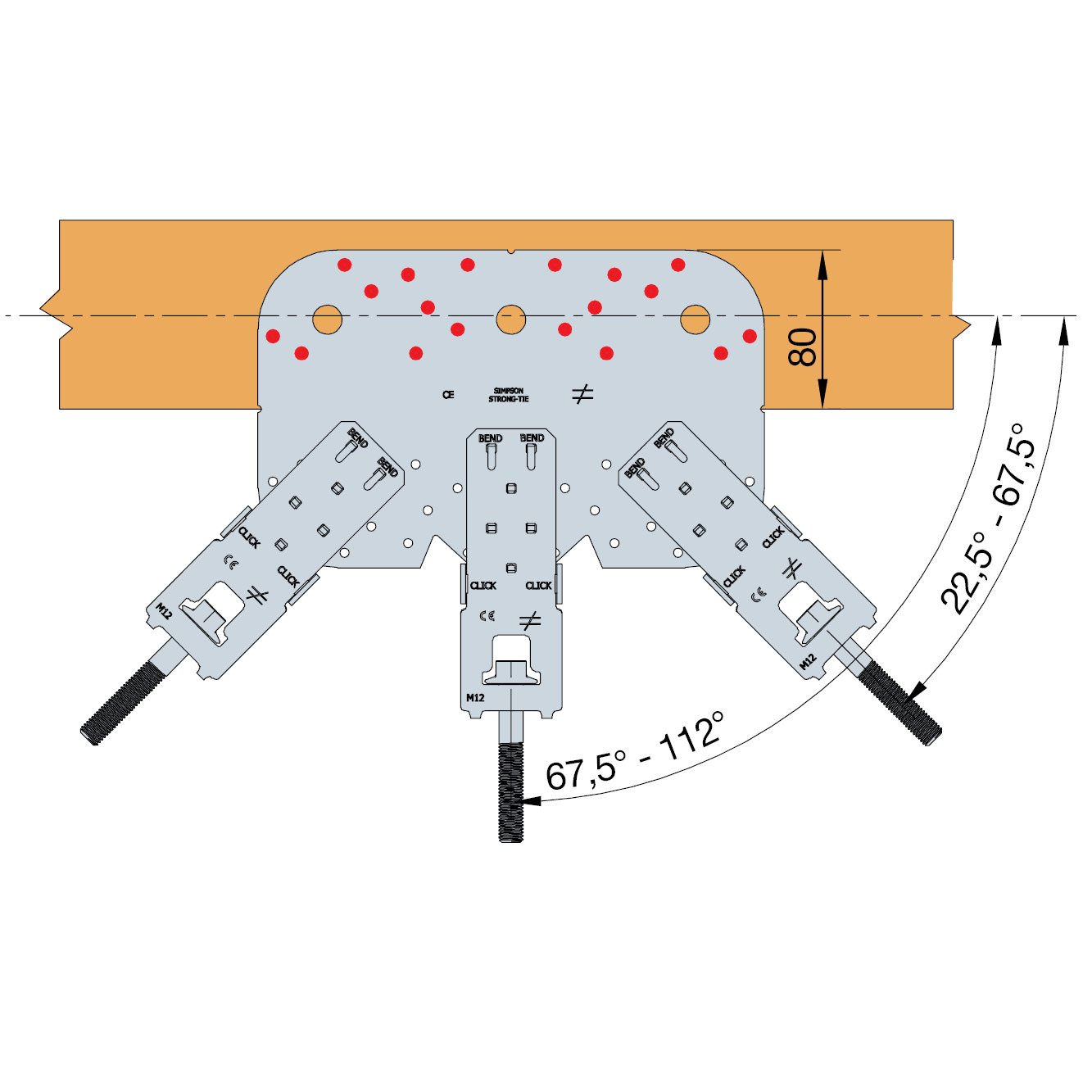

Sidevanteen ja orren/riman välinen kulma vaihtelee, mutta ihanteelliset kaltevuudet ovat 30° ja 60°. Silloin vannetta ei ole mahdollista asentaa väärään kulmaan.

CE-merkitty

Tekninen hyväksyntä

Käyttöluokka 2
Tuotteen yksityiskohdat
Ominaisuudet
Materiaali
- Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan - Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta
Hyödyt
- Soveltuu ihanteellisesti BAN40-sidevanteen kanssa käytettäväksi
- Sidevanne voidaan asentaa suoraan kiinnikkeeseen ilman erillistä liitososaa
Sovellus
Käyttötarkoitus
- Käytetään tuulijäykisteenä
Tekniset tiedot
Kestävyyden ominaisarvot
| Viite | Mitat | Bracing capacity | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Puutavaran mitat[mm] | Liitoskiinnikkeet | Liitoskiinnikkeet - Naulauskuvio 1 | |||||||||
| Korkeus | Leveys | CSA 5,0x40 | Kestävyyden ominaisarvot[kN] | ||||||||
| Sidevanne | Orren ja nauhan välinen kulma | ||||||||||
| 2x25 | 2x40 | 60° | 45° | 30° | 15° | 0° | 30°-90° | ||||
| WSP | Min. 45 | Min. 95 | 18 | 11.9 | 17.8 | 19.7 | 19.4 | 19.2 | 19.1 | 19.1 | 19.1 |
Asennus
Asennus
Kiinnittäminen
- Käytä CSA 5,0x40-ruuvejapakkauksen asennusohjeen mukaisesti
Sertifiointi
Suoritustasoilmoitus (DoP)
product.doc.history.show
Eurooppalainen tekninen arviointi (ETA)
product.doc.history.show
CAD- ja BIM-kirjasto
2D
3D
WSP
-
-
-
-
-
3D Simplified
