SDE

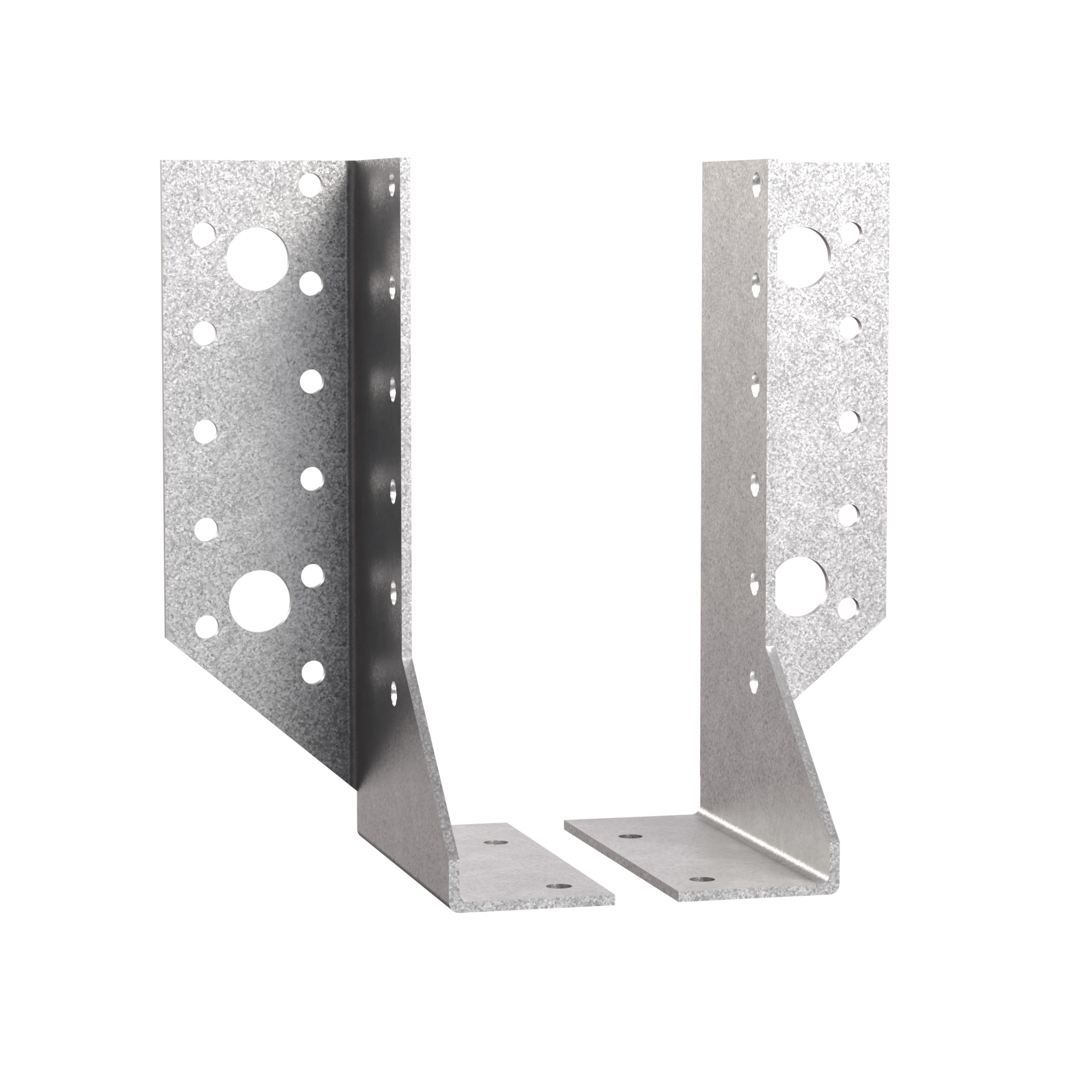

Width adjustable face fix joist hanger

Two-piece joist hangers can be adapted to wood sections with widths between 60 and 250 mm. It is essential to install nails in the base of the joist hanger to ensure a solid assembly.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

EPD

Käyttöluokka 2

Electrogalvanized steel Z275

Tuotteen yksityiskohdat

Kuvat

Installation Timber to timber

Ominaisuudet

Materiaali

Galvanized steel S250GD + Z275 according to NF EN 10346.

Hyödyt

Great flexibility in use in new and refurbished condition.

Sovellus

Liitos

Supporting member: wood, concrete, steel.
Supported member: solid wood, composite lumber.

Käyttötarkoitus

Joists.
Refurbishment of existing assemblies.

Tekniset tiedot

Mitat ja ominaisarvot

Mitat

Viite	Mitat
	Mitat, SB[mm]				Mitat ja ominaisarvot[mm]						Reiät HB		Reiät, SB	Muu
	Korkeus		Leveys		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	t[mm]	Pyöreä		Pyöreä	Paino[kg]
	Minimi[mm]	Maksimi[mm]	Minimi[mm]	Maksimi[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	t[mm]	Ø5[mm]	Ø13[mm]	Ø5[mm]	Paino[kg]
SDED300/30	120	177	60	250	60	118	84	41.5	86	2	9	2	5	0.18
SDED340/30	140	207	60	250	60	138	84	41.5	86	2	11	2	6	0.2
SDED380/30	160	237	60	250	60	158	84	41.5	86	2	11	2	6	0.26
SDED440/30	190	282	60	250	60	188	84	41.5	86	2	14	2	7	0.29

Kestävyyden ominaisarvot - Palkki-palkkiliitos - Täysi kiinnitys

Viite	Palkkikengän kapasiteetti
	Kestävyyden ominaisarvot - Täysi kiinnitys
	Liitoskiinnikkeet		Kestävyyden ominaisarvot[kN]
	Primääripalkki	SB	R₁,ₖ	R₂,ₖ	R₃,ₖ
	Määrä	Määrä	CNA 4,0x50	CNA 4,0x50	CNA 4,0x50
SDED300/30	9.0	5	20.3	17.6	14.6
SDED340/30	11.0	6	26.6	24	15.8
SDED380/30	11.0	6	26.6	24	13.9
SDED440/30	14.0	7	33.2	33.2	14

Capacities are given for a pair of SDE (SDEG + SDED)

Combined Load:

$\left(\frac{F_{1/2,d}} {R_{1/2,d}}\right)^2+\left(\frac{F_{3,d}} {R_{3,d}}\right)^2\le1$

Product Capacities - Timber to Timber - Full nailing Br36

Taulukkoa "Product Capacities - Timber to Timber - Full nailing Br36" ei voida näyttää: viitteitä ei ole saatavilla.

Asennus

Kiinnittäminen

On wood:

CNA annular ring-shank nails dia. 4.0 x 50 mm.
Lag screws and bolts dia. 10 or dia. 12 mm.

On concrete:
Concrete substrate:

Mechanical anchor: WA M12-104/5 pin.
Chemical anchor: AT-HP resin + LMAS M12-150/35 threaded rod.

Hollow masonry substrate: (check the load bearing capacity of the anchors)

Chemical anchor: AT-HP or POLY-GP resin + LMAS M12-150/35 + SH M16-130 screen.

Kiinnittäminen

Sur Bois :

Tracer l’emplacement de la poutre portée sur le porteur,
Présenter le sabot et préfixer les ailes de chaque côté,
Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
Finaliser la fixation sur chaque aile,
Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Installation Timber to timber

Sertifiointi

Eurooppalainen tekninen arviointi (ETA)

eta-060270-sst-rev-9-2024.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
