EBCN
Kulmakannatin verhoukseen

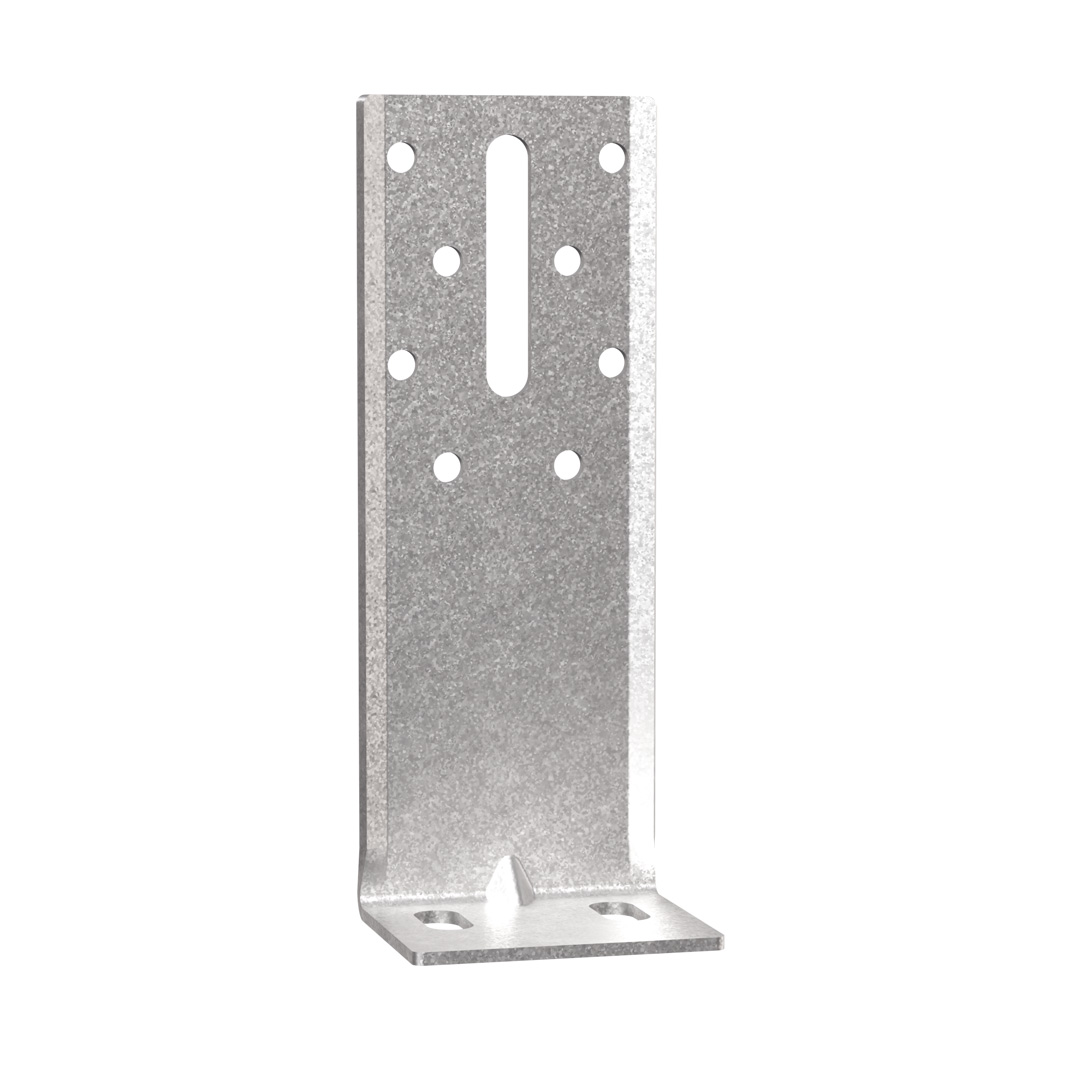

The EBCN (previously EBC) angle bracket has been designed to fix vertical battens of facades directly to the supporting structure without the need for additonal battens, it creates a zone for insulation and/or ventilation between the wall and the cladding.
Uusi
Acier galvanisé Z450
Käyttöluokka 2
Tuotteen yksityiskohdat
Kuvat
ABC

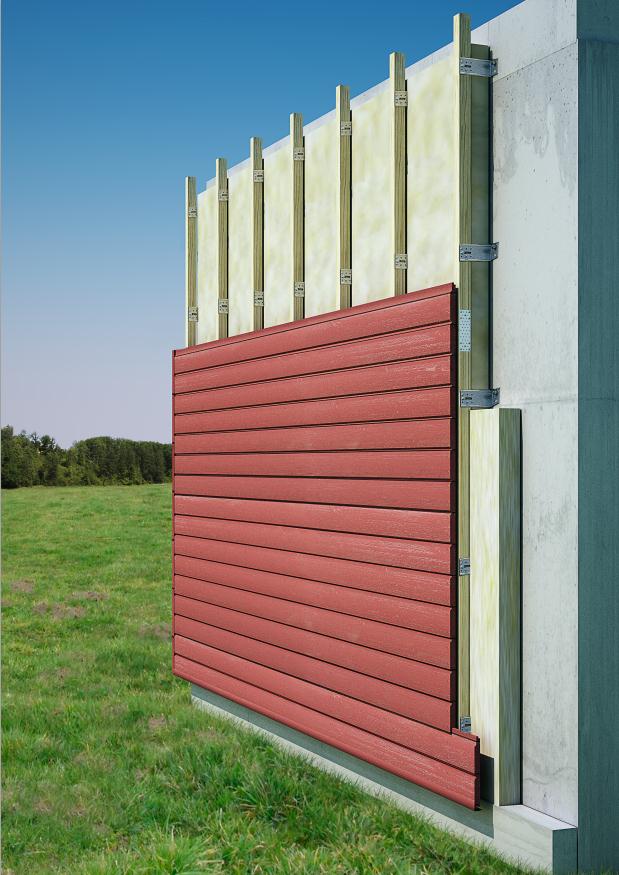

Cladding installation
Liitos NP-naulauslevyllä
Ominaisuudet
Material
- Esisinkitty pehmeä teräs. S250GD, Z450-pinnoite (EN10346-standardin mukainen)
- Paksuus 2,5 mm
Benefits
- Kiinnitä pystysuora puurima tai teräsprofiili suoraan kantavaan rakenteeseen.
- Luo tilan eristykselle tai ilmanvaihdolle.
- Vähentää asennusaikaa, materiaalinkulutusta ja kustannuksia.
- Päällyste (Z450) soveltuu ulkokäyttöön, kun se on suojassa suorasta sateesta, tuuletetussa ympäristössä yli 200 m etäisyydellä rannikosta
- Soikea reikä mahdollistaa tuen suuntauksen säätämisen.
- Soikea reikä mahdollistaa rimaprofiilin pystysuoruuden säätämisen.
Sovellus
Header member
- Tukielementti: betoni, muuraus jne.
- Tuettu osa: massiivipuu jne.
For Use With
- Puulankkujen tai teräsprofiilien kiinnitys ulkoverhouksen (ETICS) tukemiseksi.
Tekniset tiedot
Product dimensions
| Viite | Mitat | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Muu | Mitat ja ominaisarvot[mm] | Reiät, sivu A | Reiät, sivu B | ||||||
| DB nr. | Paino[kg] | A[mm] | B[mm] | C[mm] | Paksuus[mm] | Pyöreä | Pitkänomainen | Pitkänomainen | |
| Ø6 | Pitkänomaisten reikien mitat | Ø9.0x20[mm] | |||||||
| EBCN100/2.5 | 2408465 | 0.19 | 100 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN110/2.5 | 2408467 | 0.2 | 110 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN120/2.5 | 2408469 | 0.22 | 120 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN130/2.5 | 2408470 | 0.23 | 130 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN140/2.5 | 2408471 | 0.24 | 140 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN150/2.5 | 2408472 | 0.25 | 150 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN160/2.5 | 2408473 | 0.26 | 160 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN170/2.5 | 2408475 | 0.28 | 170 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN180/2.5 | 2408476 | 0.29 | 180 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN190/2.5 | 2408477 | 0.3 | 190 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN200/2.5 | 2408478 | 0.31 | 200 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN210/2.5 | 2408479 | 0.32 | 210 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN220/2.5 | 2408480 | 0.34 | 220 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN230/2.5 | 2408481 | 0.35 | 230 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN240/2.5 | 2408483 | 0.36 | 240 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
| EBCN250/2.5 | 2408484 | 0.37 | 250 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |

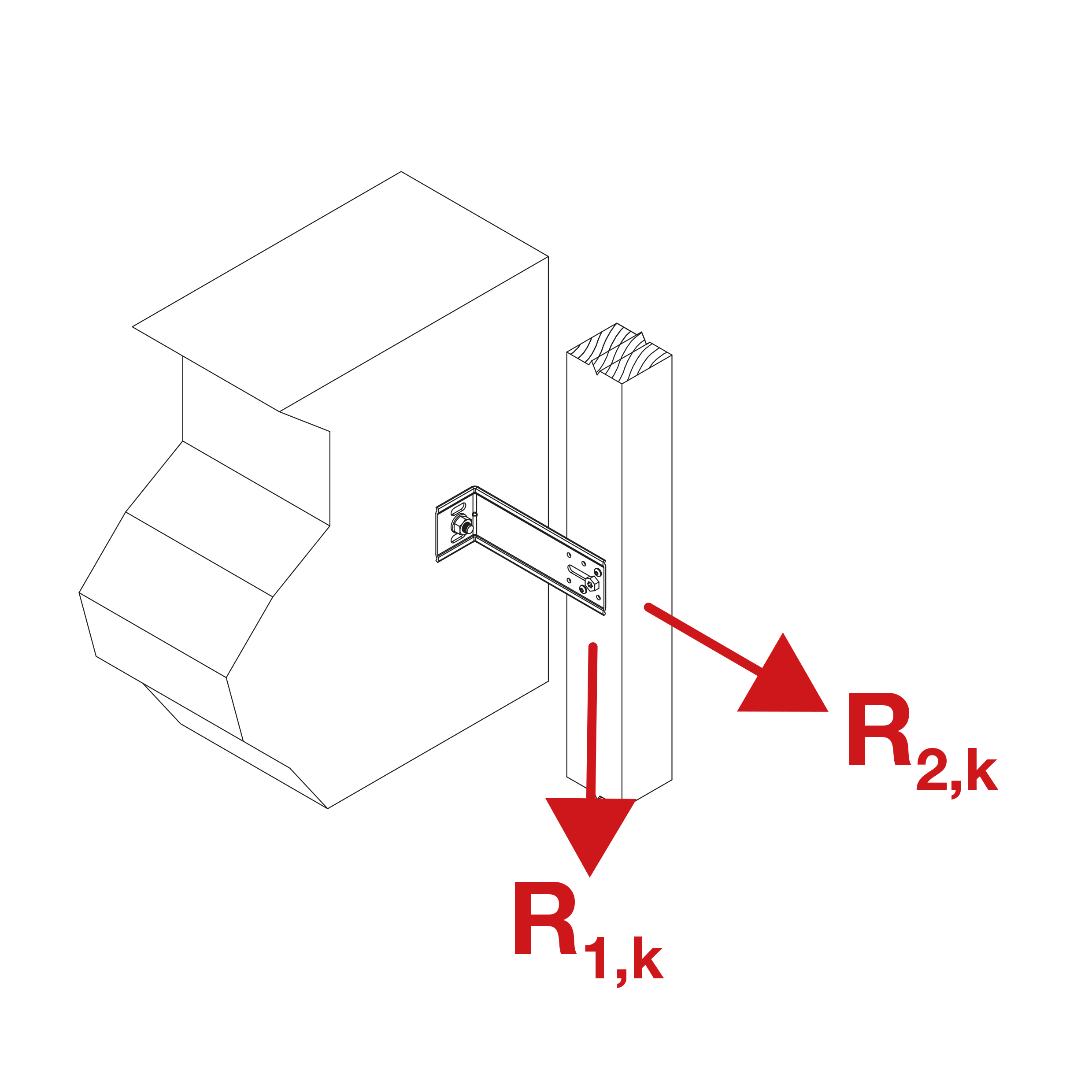

Product characteristic capacities - Timber to concrete - 1 angle bracket per connection
| Viite | Kulmakiinnikkeen kapasiteetti | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Kestävyyden ominaisarvot - Pilari betoniin - 1 kulmalevy liitosta kohden | |||||||||
| Liitoskiinnikkeet | Kestävyyden ominaisarvot - 1 kulmalevy liitosta kohden[kN] | ||||||||
| - | Sivu A[kN] | R₂.ₖ[kN] | R1,k[kN] | ||||||
| Määrä | Tyyppi | Määrä | Tyyppi | Määrä | Tyyppi | 1 mm slip | 3 mm slip | ||
| EBCN100/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.75 | 0.75 |
| EBCN110/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.65 | 0.72 |
| EBCN120/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.54 | 0.69 |
| EBCN130/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.47 | 0.67 |
| EBCN140/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.44 | 0.63 |
| EBCN150/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.38 | 0.58 |
| EBCN160/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.35 | 0.55 |
| EBCN170/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.3 | 0.51 |
| EBCN180/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.26 | 0.48 |
| EBCN190/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.24 | 0.46 |
| EBCN200/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.2 | 0.42 |
| EBCN210/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.19 | 0.41 |
| EBCN220/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.17 | 0.38 |
| EBCN230/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.15 | 0.36 |
| EBCN240/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.14 | 0.33 |
| EBCN250/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.13 | 0.31 |
Note - Slip under load measured at extremety of bracket
Asennus
Asennus
Fixing
Porausreiät: Lukumäärä ja halkaisija, katso mitat taulukosta.
- Puukattotuet :
- 1 LAG-ruuvi, halkaisija 8-50 + 2 kierronestoruuvia 5 x 40 mm. (voi olla TTUFS-, TTZNFS- tai SSH-ruuveja)
- 1 SSH Ø 8 x 40 mm + 2 ruuvia pyörimisen estävät Ø 5 x 40 mm (voi olla joko TTUFS-, TTZNFS- tai SSH-ruuveja)
- Betonialusta: FM 753 EVO M8-68/5 ankkuri tai FM-X5 8-80/10 nylonpistoke
- Ontto muurausalusta :FM-X5 8-80/10 nylonpistoke tai kemiallinen ankkuri: AT-HP tai POLY-GP hartsi + LMAS M8-95/20 kierretanko + SH M16-130 suojus.
Installation
- Merkitse kannakkeiden sijainti vuorottelevasti molemmille puolille koolauksen/profiilin sijaintia. Vähintään 3 kannaketta per koolaus/profiili. Alle 80cm koolaukselle/profiilille: vähintään 2 kannaketta. Kannakkeiden väli riippuu kannakkeen ja ankkurin kapasiteetista, enintään 1m käytettäessä "L"-profiileja tai seismisten määräysten mukaan, ja enintään 1,35m muissa tapauksissa. Jos kannakkeita ei voida asentaa vuorottelevasti, suurin sallittu väli on 0,8m. Koolauksen/profiilin ulkonema ei saa ylittää 0,25m.
- Kiinnitä kannake alustaan sopivalla ankkurilla, joka asetetaan yläpuolisen pitkänomaisen reiän läpi.
- Aseta eristekerros
- Kiinnitä koolaus/profiili yhdellä Ø8mm ruuvilla pitkänomaiseen reikään, säädä koolauksen/profiilin pystysuoruus, ja aseta sitten 2 lisä Ø5mm ruuvia paikan varmistamiseksi.
- Asenna verhous/julkisivu sopivalla kiinnikkeellä.
Connect timber battens.
Cladding installation
ABC
Top view
CAD- ja BIM-kirjasto
2D
EBCN200/2.5
EBCN130/2.5
EBCN190/2.5
EBCN210/2.5
EBCN250/2.5
EBCN230/2.5
EBCN180/2.5
EBCN240/2.5
EBCN220/2.5
EBCN100/2.5
EBCN120/2.5
EBCN110/2.5
EBCN150/2.5
EBCN160/2.5
EBCN170/2.5
3D
3D Simplified
EBCN200/2.5
EBCN130/2.5
EBCN190/2.5
EBCN210/2.5
EBCN250/2.5
EBCN230/2.5
EBCN180/2.5
EBCN240/2.5
EBCN220/2.5
EBCN100/2.5
EBCN120/2.5
EBCN110/2.5
EBCN150/2.5
EBCN160/2.5
EBCN170/2.5
ZIP-paketit
-
3D/3D yksinkertaistettu
IFC ZIP
