Liittimet

CLT

AB255SSH

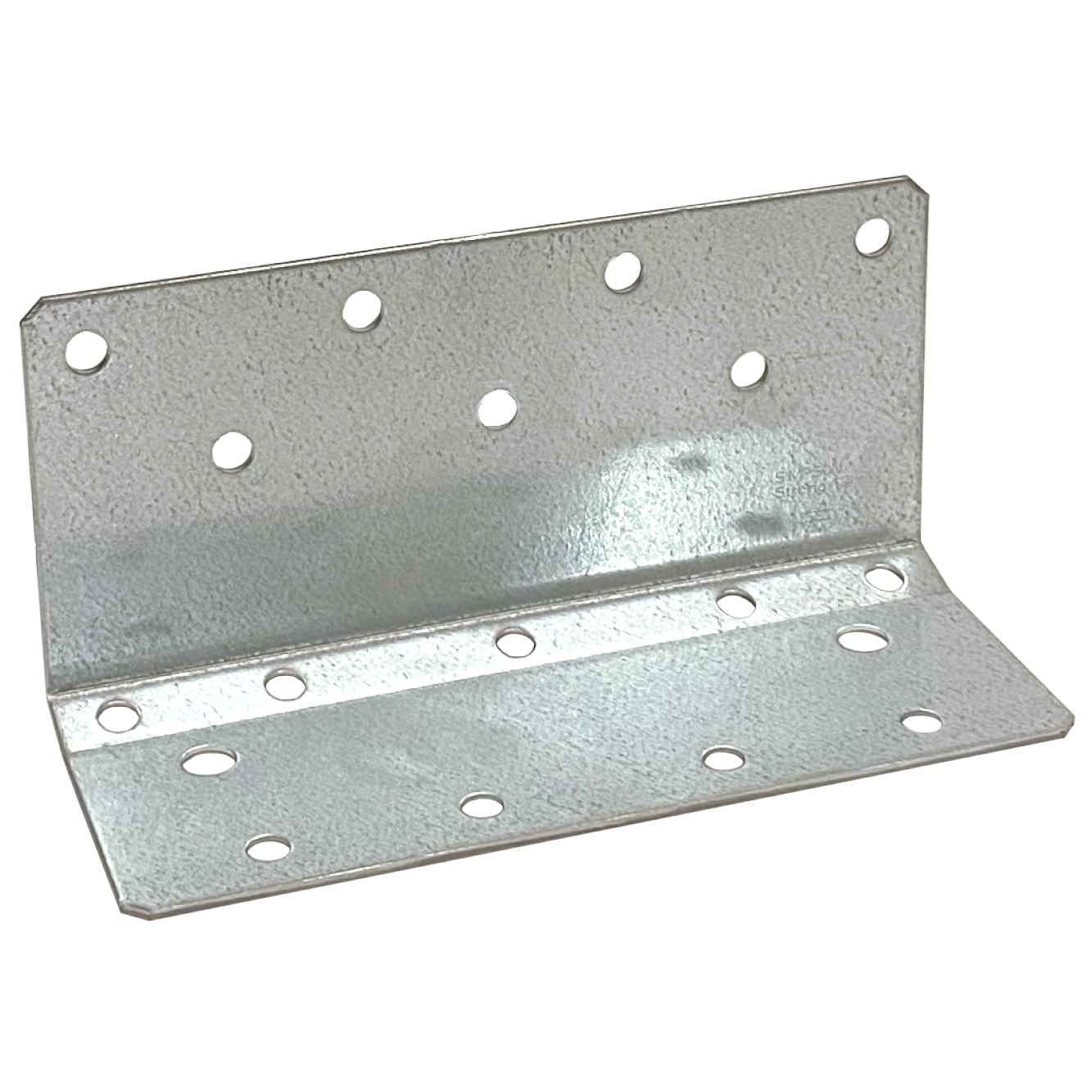

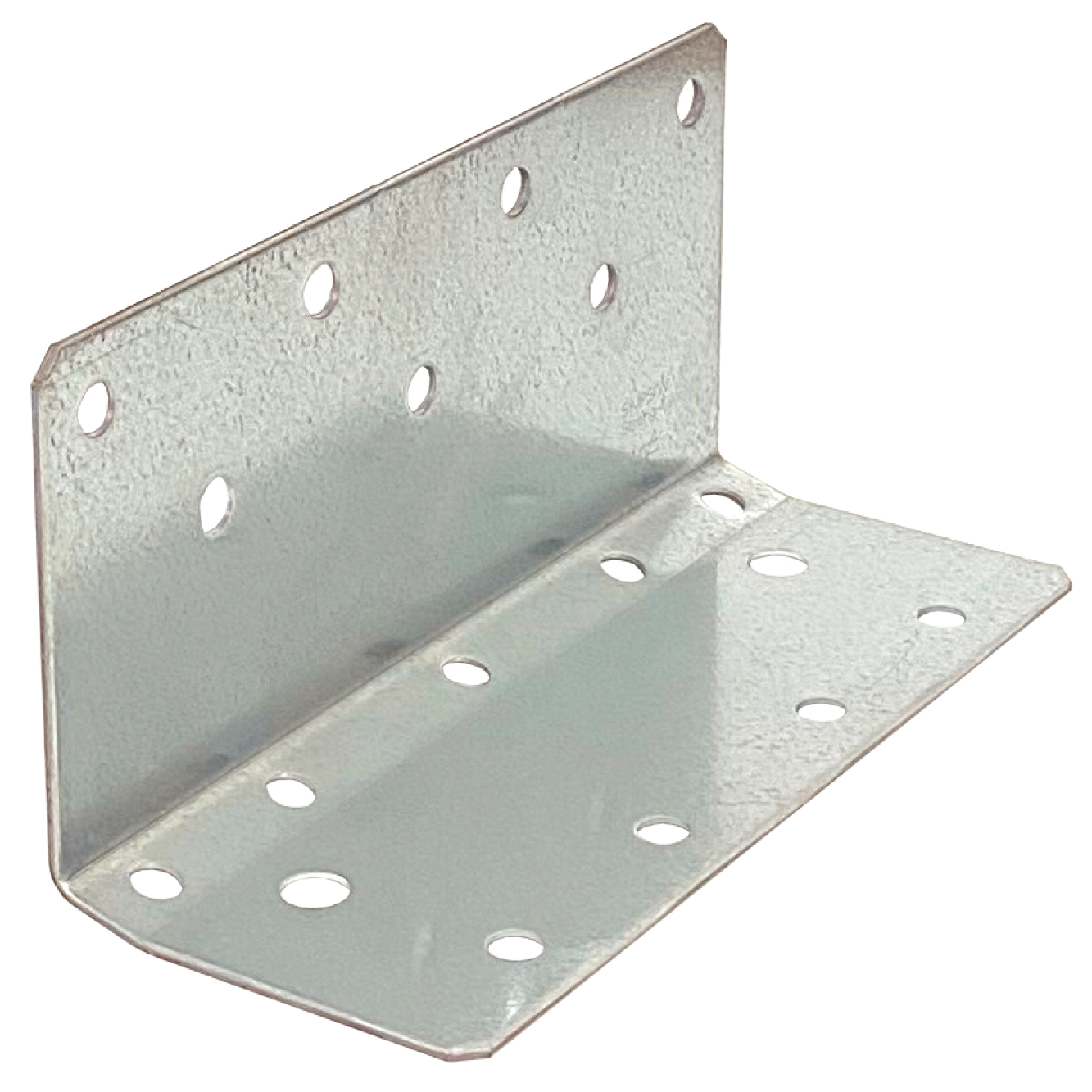

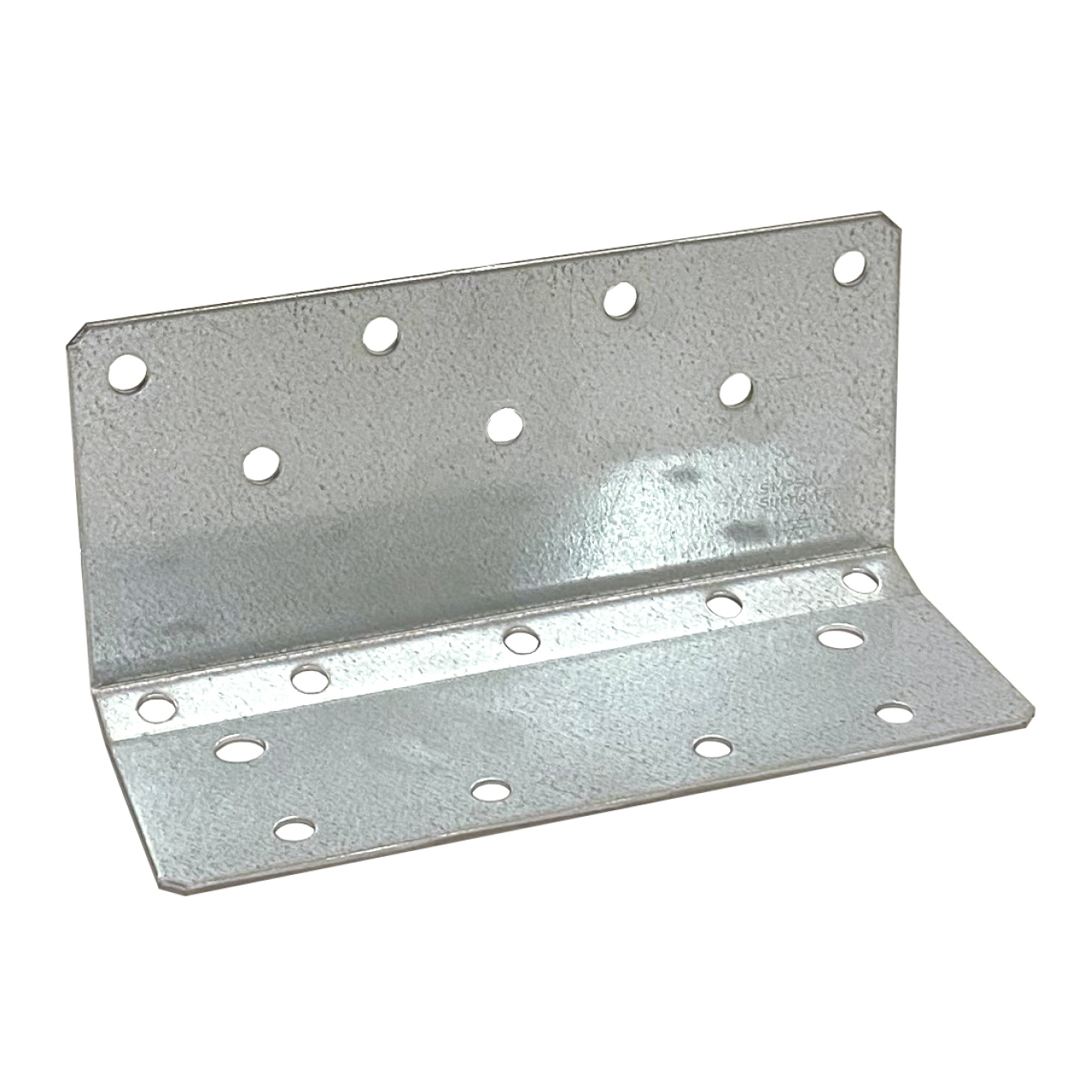

Erikoisvahvistettu kulmalevy CLT-rakenteisiin

AB255SSH-kulmalevy on kehitetty erityisesti CLT-rakenteita varten. Se on suunniteltu sekä leikkaus- että pystykuormituksiin. Suurilla SSH-liitosruuveilla ja vinoilla ruuveilla asennettuna se mahdollistaa suuren kantokyvyn ja nopean asennuksen.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Uusi

Käyttöluokka 2

Electrogalvanized steel Z275

Indoor

EPD

AB255SSH_SSTBP_homepage_FI_fi

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

Täydellinen CLT-rakentamiseen,
Erittäin nopea asennus
Voidaan piilottaa betonilaattaan

Sovellus

Liitos

Tukielementti: massiivipuu, liimapuupalkit, CLT jne.
Tuettu osa: massiivipuu, komposiittipuu, liimapuupalkit, CLT

Käyttötarkoitus

Solid timber panels,
CLT panels.

Tekniset tiedot

Mitat

Viite	Mitat
	Muu			Mitat ja ominaisarvot[mm]				Reiät, sivu A[mm]	Reiät, sivu B[mm]
	DB nr.	NOBB nr.	Määrä laatikossa	A[mm]	B[mm]	C[mm]	Paksuus[mm]	Pyöreä	Pyöreä
	DB nr.	NOBB nr.	Määrä laatikossa	A[mm]	B[mm]	C[mm]	Paksuus[mm]	Pultti[mm]	Pultti[mm]	Ø13[mm]
AB255SSH	2121743	60010436	10.0	123	100	255	3	7	9	2

Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
	Liitoskiinnikkeet				Kestävyyden ominaisarvot - 1 kulmalevy liitosta kohden[kN]
	Sivu A		Sivu B		R2,k = R3,k					R₁,ₖ					R4,k (2)					R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7.0	SSH10.0xL	9.0	SSH10.0xL	17.4	24.7	35	42.6	48.5	8.56 * kmod^0.25	19.3 * kmod^0.12	26.36 * kmod^0.09	42.6	56.2	min(13.7 ; 13.92/kmod^0.76)	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	4.21/kmod^0.24	5.02/kmod^0.24	5.22/kmod^0.24	5.28/kmod^0.24	5.32/kmod^0.24

Yllä olevan taulukon arvoa voidaan käyttää, jos paneeli ei voi pyöriä.
Arvot muilla SSH-pituuksilla ovat saatavilla ETA:ssa.

Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys
	Liitoskiinnikkeet				Kestävyyden ominaisarvot - 1 kulmalevy liitosta kohden[kN]
	Sivu A		Sivu B		R₁,ₖ					R2,k = R3,k					R5,k					R4,k
	Määrä	Tyyppi	Määrä	Tyyppi	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4.0	SSH10.0xL	5.0	SSH10.0xL	4.12 * kmod^0.5	10.9 * kmod^0.2	15.36 * kmod^0.15	25.64 * kmod^0.1	25.4 * kmod^0.1	10.8	15.4	21.8	26.5	30.1	1.68/kmod	1.97/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	min(8.7 ; 13.92/kmod^0.76)	min(13.9 ; 13.9/kmod^0.76)	min(14.6 ; 13.9/kmod^0.76)	min(18.8 ; 13.9/kmod^0.76)	13.9/kmod^0.76

Yllä olevan taulukon arvoa voidaan käyttää, jos paneeli ei voi pyöriä.
Arvot muilla SSH-pituuksilla ovat saatavilla ETA:ssa.

Yksinkertaistetut tuotteen ominaiskapasiteetit - Puu puuhun - 1 kulmakannatin - Täysi naulaus

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys
	Liitoskiinnikkeet				Yksinkertaistetut ominaiskapasiteetit - Puu C24 - 1 kulmarauta per liitos[kN]
	Sivu A		Sivu B		R2,k = R3,k					R₁,ₖ					R4,k					R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7.0	SSH10.0xL	9.0	SSH10.0xL	17.4	24.7	35	42.6	48.5	8.3	19.1	26.1	42.6	56.2	13.7	15.1	15.1	15.1	15.1	4.3	5.1	5.4	5.4	5.5

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – k_mod = 0.9.

For other load duration and service class, please refer to the above tables or the ETA.

The value in the above table can be used if the panel can't rotate.

Yksinkertaistetut tuotteen ominaiskapasiteetit - Puu puuhun - 1 kulmakannatin - Osittainen naulaus

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys
	Liitoskiinnikkeet				Yksinkertaistetut ominaiskapasiteetit - Puu C24 - 1 kulmarauta per liitos[kN]
	Sivu A		Sivu B		R2,k = R3,k					R₁,ₖ					R4,k					R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4.0	SSH10.0xL	5.0	SSH10.0xL	10.8	15.4	21.8	26.5	30.1	3.9	10.7	15.1	25.4	25.1	8.7	13.9	14.6	15.1	15.1	1.9	2.1	2.3	2.3	2.3

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0.9.

For other load duration and service class, please refer to the above tables or the ETA.

The value in the above table can be used if the panel can't rotate.

Asennus

Liitoskiinnikkeet

Puulla:

SSH10.0xℓ (eri pituudet sallitaan vaadittavasta kantokyvystä riippuen)

Asennus

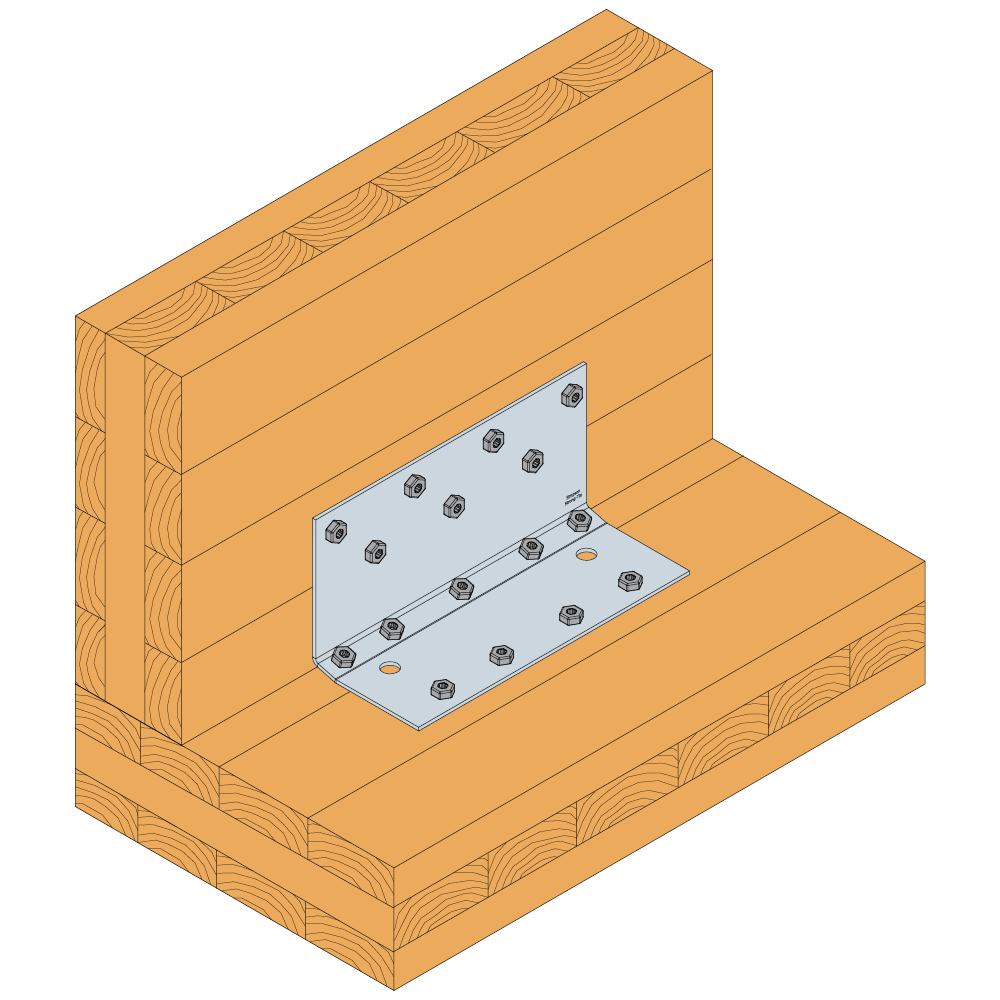

Aloita asentamalla ensin vaaka- ja pystysuuntaiset SSH-ruuvit ja asenna sitten vinot ruuvit noin 70° kulmassa

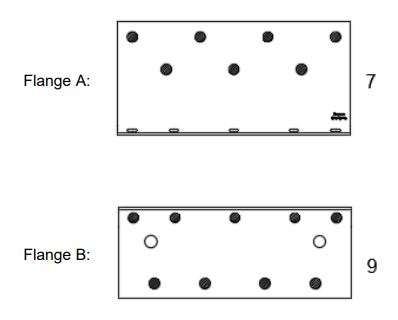

Täysi kiinnitys

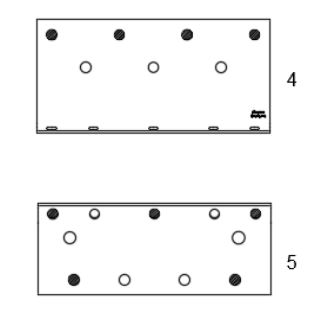

Osittainen kiinnitys

Valitse yksi verkkosivustoistamme

Liittimet

Kiinnikkeet

Ankkurit ja kiinnikkeet

Muut

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

Hyödyt

Sovellus

Liitos

Käyttötarkoitus

Tekniset tiedot

Mitat

Mitat

Kestävyyden ominaisarvot - Puu-puu liitos - Täysi kiinnitys

Kestävyyden ominaisarvot - Puu-puu liitos - Osittainen kiinnitys

Yksinkertaistetut tuotteen ominaiskapasiteetit - Puu puuhun - 1 kulmakannatin - Täysi naulaus

Yksinkertaistetut tuotteen ominaiskapasiteetit - Puu puuhun - 1 kulmakannatin - Osittainen naulaus

Asennus

Asennus

Liitoskiinnikkeet

Asennus

Sertifiointi

Suoritustasoilmoitus (DoP)

Eurooppalainen tekninen arviointi (ETA)

Environmental Product Declarations (EPD)

Aiheeseen liittyvät tuotteet

Erikoisvahvistettu kulmalevy CLT -rakenteisiin

Erikoisvahvistettu kulmalevy CLT -rakenteisiin

Nail plate for CLT

Kuusiokantainen liitosruuvi Impreg®+

AB255SSH

AB255SSH

2D

3D/3D yksinkertaistettu
