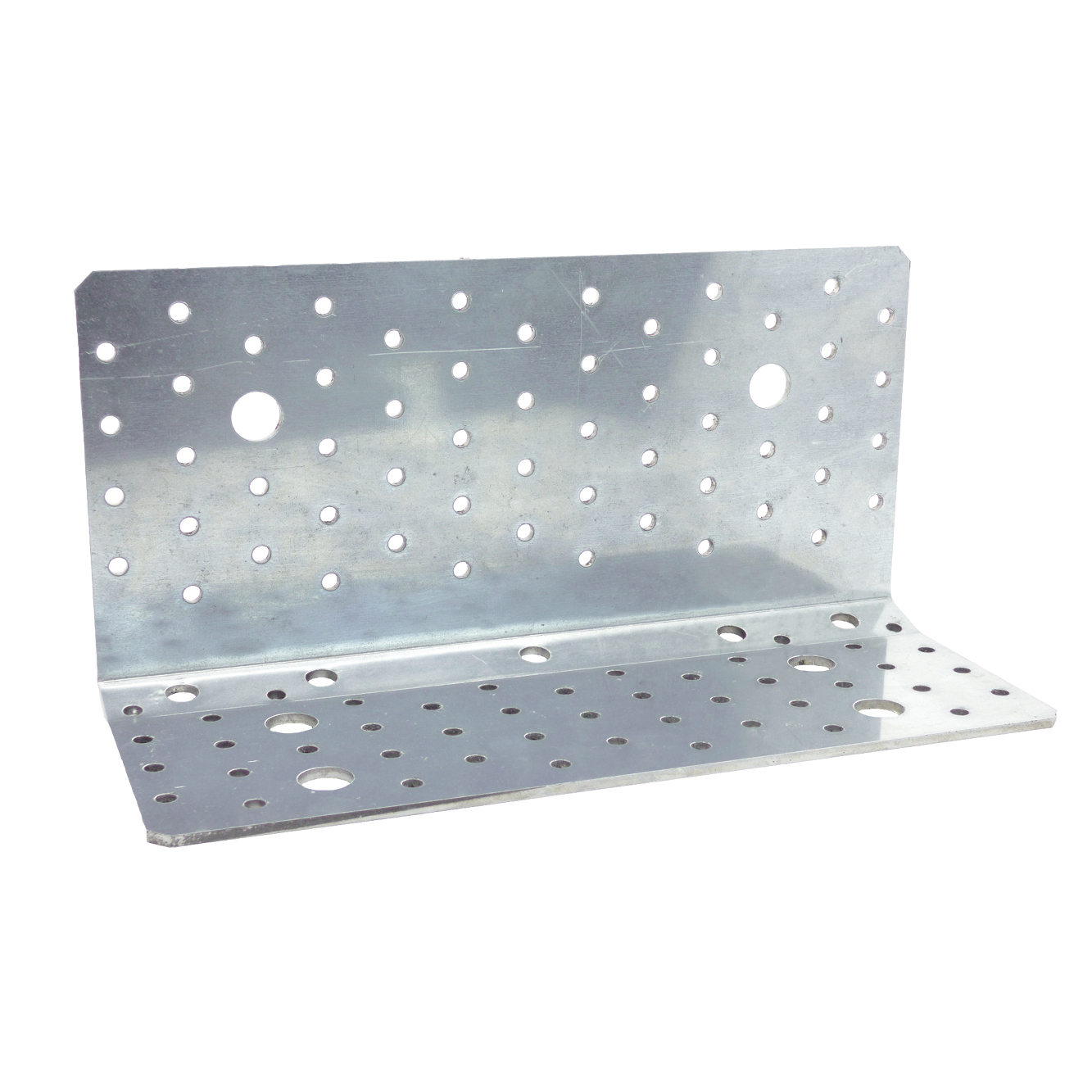

AB255HD

Erikoisvahvistettu kulmalevy CLT -rakenteisiin

ABR255-kiinnikettä käytetään ensisijaisesti CLT-rakenteissa, joissa voi esiintyä suuria vaakasuuntaisia voimia.

Tekniset tiedot

CE-merkitty

Tekninen hyväksyntä

Uusi

Käyttöluokka 2

Indoor

Electrogalvanized steel Z275

EPD

AB255HD_SSTBP_homepage_NO_no

AB255HD_SSTBP_homepage_SE_sv

AB255HD_SSTBP_homepage_DK_da

Tuotteen yksityiskohdat

Kuvat


Ominaisuudet

Materiaali

Teräslaatu:
Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
Korroosiosuoja:
275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Hyödyt

Soveltuu erityisesti CLT-rakenteisiin
Voidaan kiinnittää sekä puuhun että betoniin

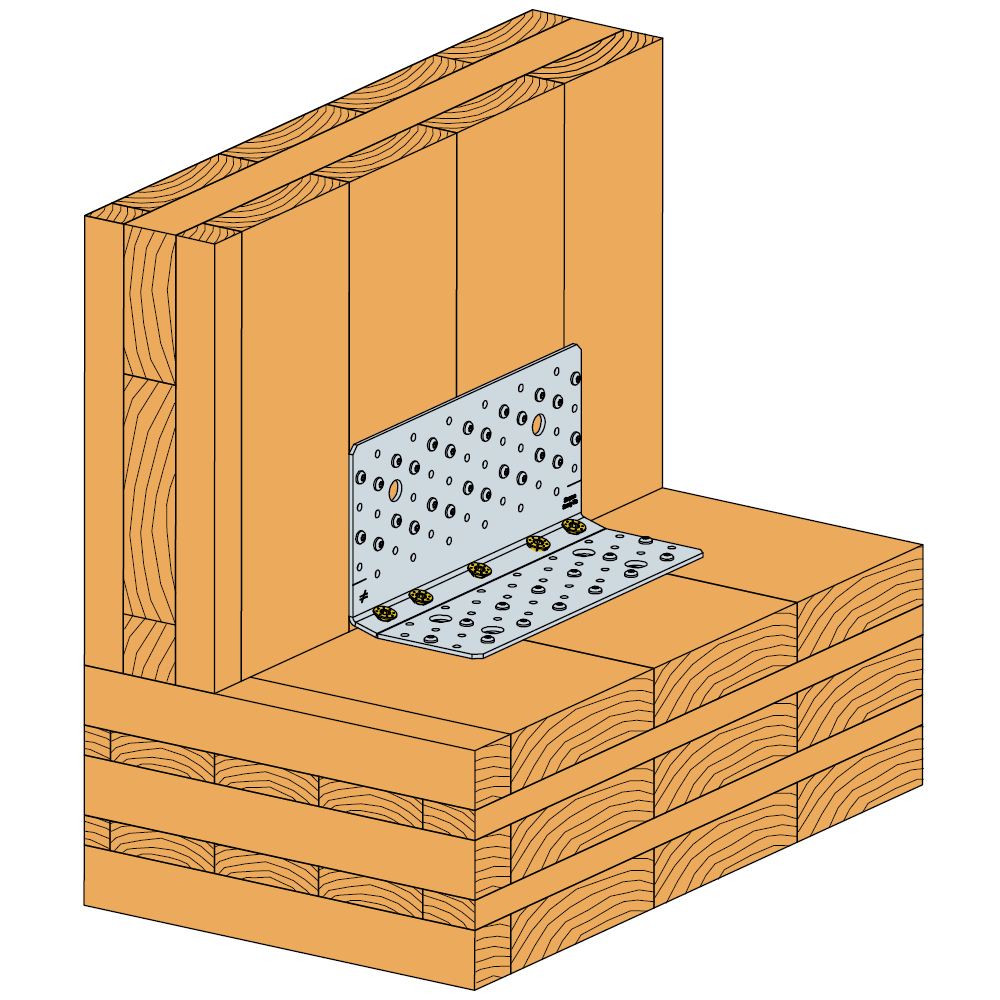

Sovellus

Liitos

CLT-levystä valmistetut seinä-, katto- ja lattiaelementit
CLT-elementit betonin päällä

Käyttötarkoitus

CLT-elementit

Tekniset tiedot

Mitat

Viite	Mitat
	Muu				Mitat ja ominaisarvot[mm]				Reiät, sivu A[mm]		Reiät, sivu B[mm]
	DB nr.	NOBB nr.	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	Paksuus[mm]	Pyöreä		Pyöreä
	DB nr.	NOBB nr.	Määrä laatikossa	Paino[kg]	A[mm]	B[mm]	C[mm]	Paksuus[mm]	Ø5[mm]	Ø13[mm]	Ø5[mm]	Ø9	Ø13[mm]
AB255HD	2112421	57294576	10.0	1.2	123	100	255	3	56	2	41	5	4

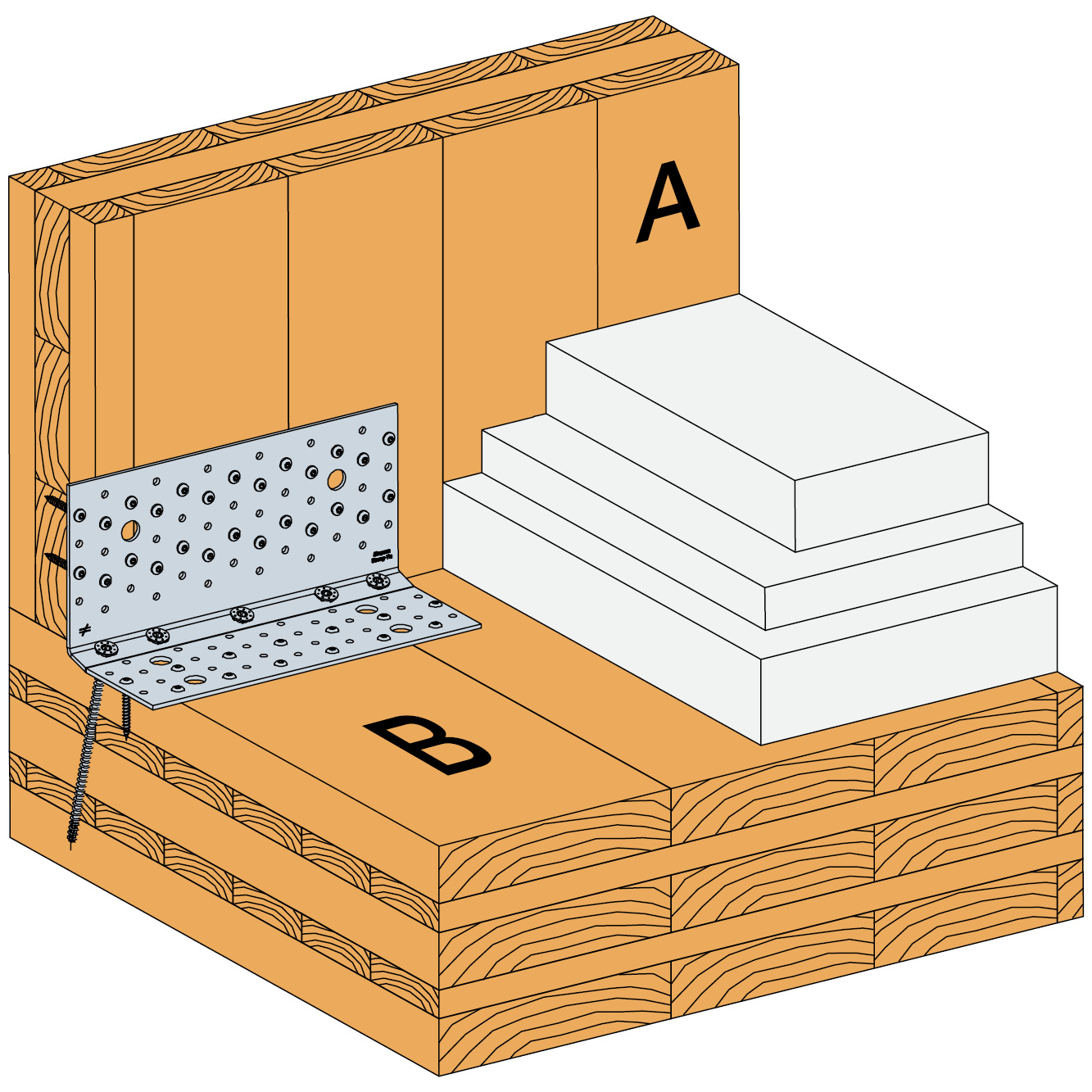

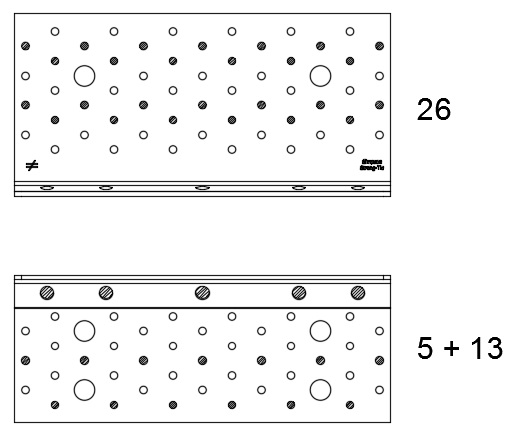

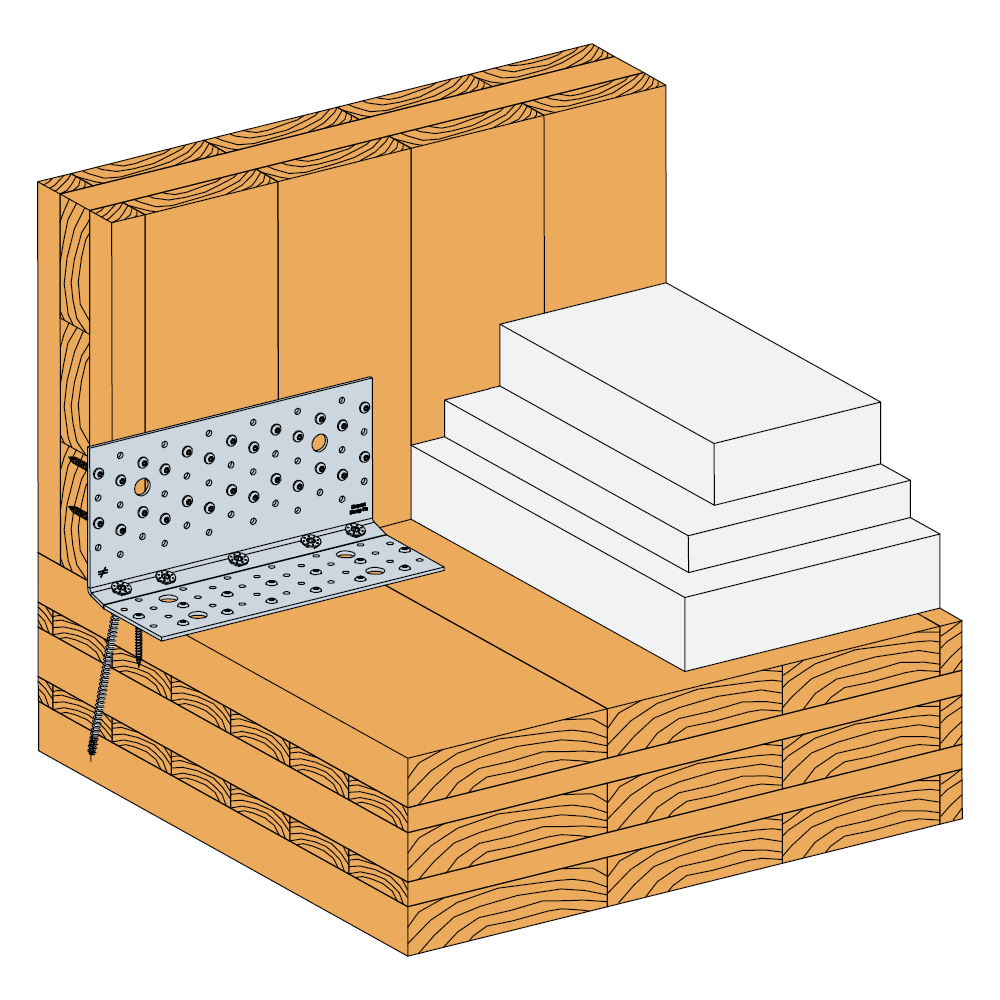

Kestävyyden ominaisarvot - Puu-puu liitos - 1 kulmalevy - Naulauskuvio 1

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-puu liitos - Nailing pattern 1
	Liitoskiinnikkeet						Kestävyyden ominaisarvot - 1 kulmalevy liitosta kohden[kN]
	Sivu A		Sivu B				R₁,ₖ				R₂,ₖ=R₃,ₖ				R4,k				R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50
AB255HD	26.0	CNA/CSA	5.0	ESCRFTC8.0x140	13.0	CNA/CSA	min (47.0 ; 56/kmod)	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	35	42.9	45.7	46	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	min (6.6 ; 9.2/kmod)	min (8.7 ; 9.2/kmod)	min (10.9 ; 9.2/kmod)	9.2/kmod

Yllä olevan taulukon arvoa voidaan käyttää, jos paneeli ei voi pyöriä.
R_1,k-arvot ovat voimassa kaikille laipan B CNA/CSA-kiinnittimille.
Arvot muilla ESCRFTC-pituuksilla ovat saatavilla ETA:ssa.

Yksinkertaistetut ominaiskapasiteetit – Puu puuhun – 1 kulmakannatin – Naulauskuvio 1

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Yksinkertaistetut tuotekapasiteetit - Puu puuhun – Naulakuvio 1
	Liitoskiinnikkeet						-[kN]
	Sivu A		Sivu B				R₂,ₖ=R₃,ₖ				R₁,ₖ				R4,k				R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50
AB255HD	26.0	CNA/CSA	5.0	ESCRFTC8.0x140	13.0	CNA/CSA	35	42.9	45.7	46	47	51	51	51	15.1	15.1	15.1	15.1	6.6	8.7	10.2	10.2

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities.

The value in the table above can be used if the panel can't rotate.

The R_1.k values are valid for any quantity of CNA/CSA fasteners on flange B.

Values with other ESCRFTC length are availables in ETA.

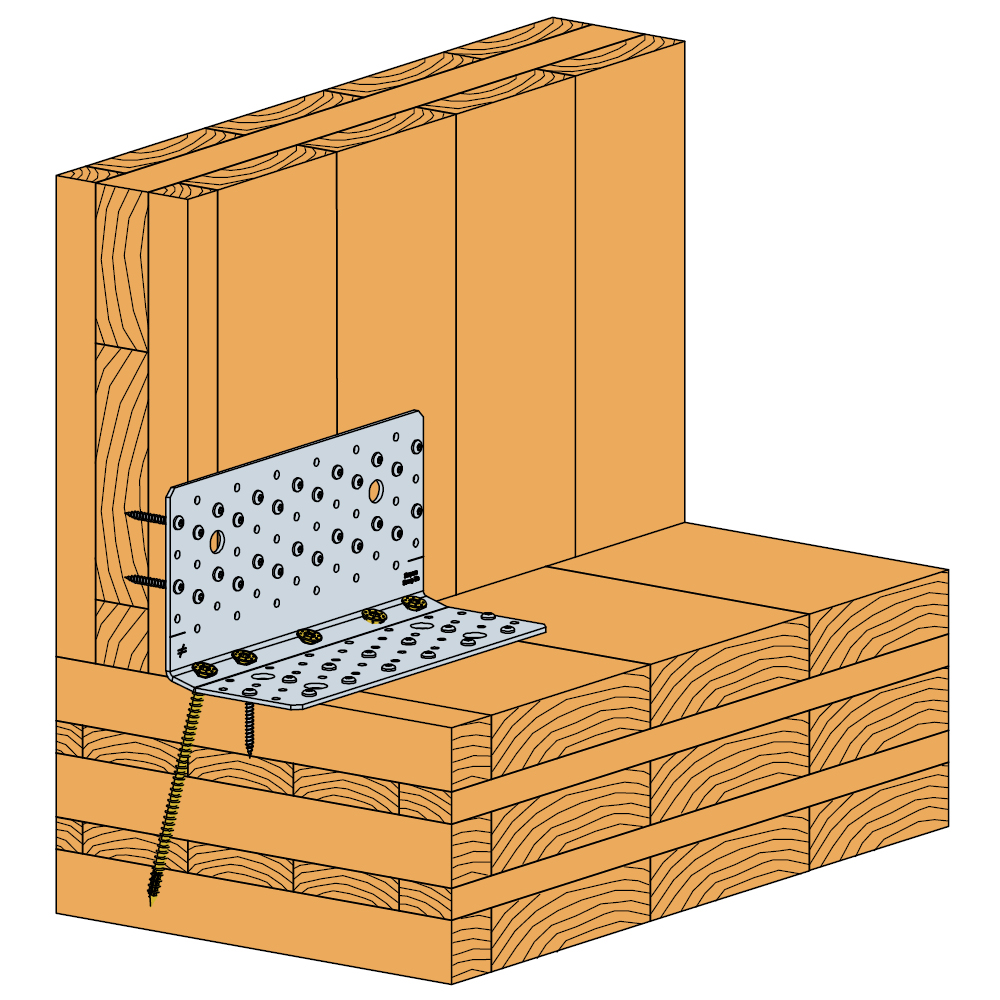

Kestävyyden ominaisarvot - Puu-puu liitos - 1 kulmalevy - Naulauskuvio 2

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-puu liitos - Nailing pattern 2
	Liitoskiinnikkeet						Kestävyyden ominaisarvot - 1 kulmalevy liitosta kohden[kN]
	Sivu A		Sivu B				R₁,ₖ				R₂,ₖ=R₃,ₖ				R5,k				R4,k
	Määrä	Tyyppi	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50
AB255HD	30.0	CNA/CSA	5.0	ESCRFTC8.0x200	13.0	CNA/CSA	min (54.2 ; 56/kmod)	min (66.4 ; 56/kmod)	min (70.8 ; 56/kmod)	min (72.4 ; 56/kmod)	37.7	46.5	49.7	53.5	min (10.2 ; 9.2/kmod)	min (13.5 ; 9.2/kmod)	min (16.8 ; 9.2/kmod)	9.2/kmod	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8

Yksinkertaistetut ominaiskapasiteetit – Puu puuhun – 1 kulmakannatin – Naulauskuvio 2

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Yksinkertaistetut tuotekapasiteetit - Puu puuhun – Naulakuvio 2
	Liitoskiinnikkeet						-[kN]
	Sivu A		Sivu B				R₂,ₖ=R₃,ₖ				R4,k				R₁,ₖ				R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50
AB255HD	30.0	CNA/CSA	5.0	ESCRFTC8.0x200	13.0	CNA/CSA	37.7	46.5	49.7	53.5	15.1	15.1	15.1	15.1	54.2	62.2	62.2	62.2	10.2	10.2	10.2	10.2

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – k_mod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities.

The value in the table above can be used if the panel can't rotate.

The R_1.k values are valid for any quantity of CNA/CSA fasteners on flange B.

Values with other ESCRFTC length are availables in ETA.

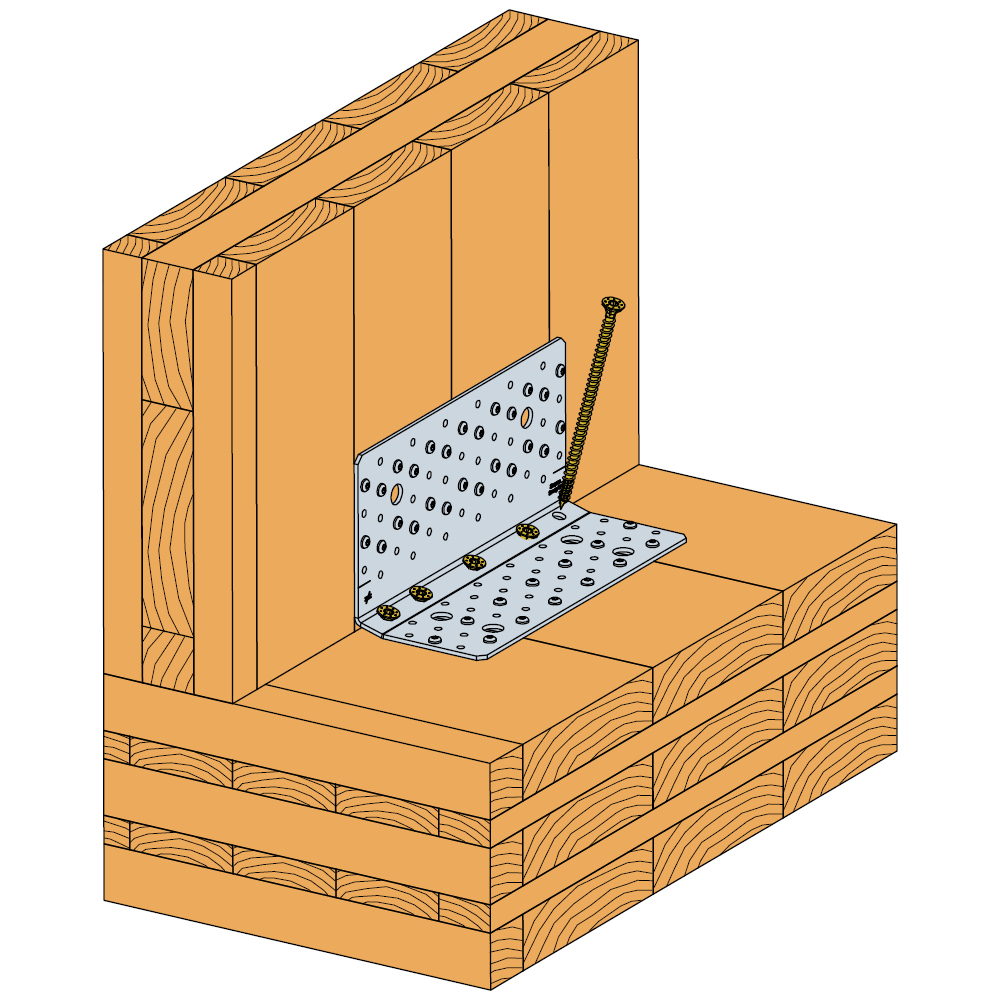

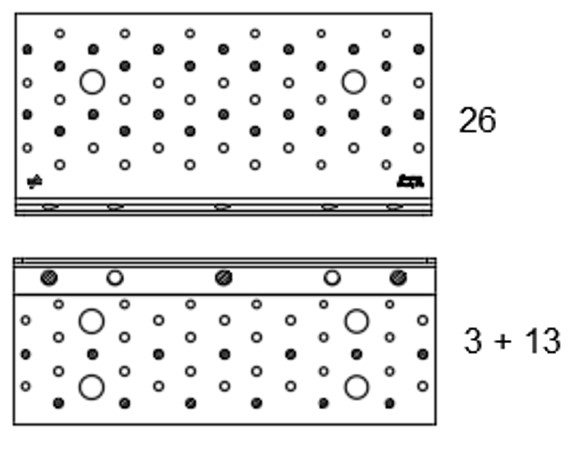

Kestävyyden ominaisarvot - Puu-puu liitos - 1 kulmalevy - Naulauskuvio 3

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Kestävyyden ominaisarvot - Puu-puu liitos - Nailing pattern 3
	Liitoskiinnikkeet						Kestävyyden ominaisarvot - 1 kulmalevy liitosta kohden[kN]
	Sivu A		Sivu B				R₁,ₖ				R4,k				R₂,ₖ=R₃,ₖ				R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50
AB255HD	26.0	CNA/CSA	3.0	ESCRFTC8.0x200	13.0	CNA/CSA	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	13.9/kmod^0.8	28.3	32.4	32.4	43.4	min (6.5 ; 9.2/kmod)	min (8.7 ; 9.2/kmod)	min (10.8 ; 9.2/kmod)	9.25/kmod

Yllä olevan taulukon arvoa voidaan käyttää, jos paneeli ei voi pyöriä.
R_1.k-arvot ovat voimassa kaikille laipan B CNA/CSA-kiinnittimille.
Arvot muilla ESCRFTC-pituuksilla ovat saatavilla ETA:ssa.

Yksinkertaistetut ominaiskapasiteetit – Puu puuhun – 1 kulmakannatin – Naulauskuvio 3

Mitat

Viite	Kulmakiinnikkeen kapasiteetti
	Yksinkertaistetut tuotekapasiteetit - Puu puuhun – Naulakuvio 3
	Liitoskiinnikkeet						-[kN]
	Sivu A		Sivu B				R4,k				R₂,ₖ=R₃,ₖ				R₁,ₖ				R5,k
	Määrä	Tyyppi	Määrä	Tyyppi	Määrä	Tyyppi	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50	CNA 4,0x40	CNA 4,0x50	CNA 4,0x60	CSA 5,0x50
AB255HD	26.0	CNA/CSA	3.0	ESCRFTC8.0x200	13.0	CNA/CSA	15.1	15.1	15.1	15.1	28.3	32.4	32.4	43.4	46.8	46.8	46.8	46.8	6.5	8.7	10.2	10.2
